Profibus DP转Profinet协议转换网关工业级
HT3S-PNS-DPS是一款PROFINET从站功能的通讯网关。该产品主要功能是将PROFIBUS DP接入到PROFINET网络中。

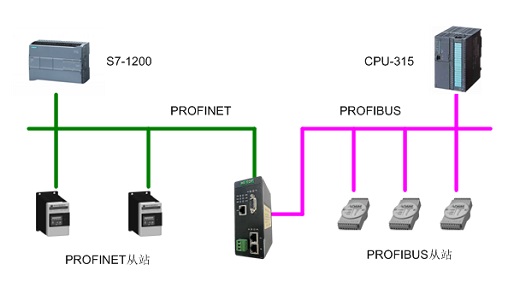

HT3S-PNS-DPS网关连接到PROFINET总线中作为从站使用，连接到PROFIBUS DP总线中作为从站使用。
技术参数
PROFIBUS-DP 技术参数
● 网关协议符合 GB/T 20540-2006：测量和控制数字数据通信工业控制系统用
现场总线第 3 部分： PROFIBUS 规范。
● 网关作为 PROFIBUS 网络从站，支持的波特率： 9.6Kbps~12Mbps。
●支持的数据长度：输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。
●支持的插槽数量：最大 20 条。
PROFINET 技术参数
● 网关作为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100BASE-TX， MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
●适应 PROFINETV2.3 协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》， IEC 61158-5-10：2007， IDT。
●支持的数据长度：输入≤1400 字节，输出≤1400 字节，输入+输出≤2800 字节。
●支持的插槽数量：最大 62 条。
电气参数
◆ 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
◆ 环境温度： 运输和存储：-40℃～+85℃ , 工作温度：-40℃～+75℃
◆ 工作相对湿度：-25～55℃， 湿度≤95%
◆ 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
◆ 防护等级：IP20
◆ 安装方式：35mm导轨
◆ 重量：500g
Profibus DP 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-DPM-PNS | Profibus Master / Profinet Slave |
| 2 | HT3S-DPS-ECS | Profibus Slave / EtherCAT Slave |
| 3 | HT3S-DPM-MTP | Modbus TCP/ Profibus Master |
| 4 | HT3S-DPM-MDN | Modbus RTU（RS232/RS485）/ Profibus Master |
| 5 | HT3S-DPM-ECS | Profibus Master / EtherCAT Slave |
| 6 | HT3S-DPM-EIS | Profibus Master/ EtherNet/IP Slave |
| 7 | HT3S-DPM-CCS | Profibus Master / CC-Link Slave |
| 8 | HT3S-DPM-CIS | Profibus Master / CC-Link IEFB Slave |
| 9 | HT3S-DPS-MTP | Modbus TCP/ Profibus Slave |
| 10 | HT3S-DPS-MDN | Modbus RTU（RS232/RS485）/ Profibus Slave |
| 11 | HT3S-DPS-RSE | RS232/RS485自由协议/ Profibus Slave |
| 12 | HT3S-DPS-CCS | Profibus Slave / CC-Link Slave |
| 13 | HT3S-DPS-CIS | Profibus Slave / CC-Link IEFB Slave |
| 14 | HT3S-DPS-EIS | Profibus Slave / EtherNet/IP Slave |
| 15 | HT3S-DPS-CAN | Profibus Slave / CAN |
| 16 | HT3S-DPS-COP | Profibus Slave / CANopen |
| 17 | HT3S-PNS-DPS | Profibus Slave /Profinet Slave |
Profinet 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-PNS-MTP | Modbus TCP / Profinet Slave |
| 2 | HT3S-PNS-MDN | Modbus RTU/RS232/RS485/ Profinet Slave |
| 3 | HT3S-PNS-RSE | RS232/RS485自由协议/ Profinet Slave |
| 4 | HT3S-PNS-RTP | TCP/IP自由协议 / Profinet Slave |
| 5 | HT3S-PNS-CAN | Profinet Slave / CAN Master |
| 6 | HT3S-PNS-COP | Profinet Slave / CANopen Master |
| 7 | HT3S-PNS-CCS | Profinet Slave / CC-Link Slave |
| 8 | HT3S-PNS-CIS | Profinet Slave / CC-Link IEFB Slave |
| 9 | HT3S-PNS-DNS | Profinet Slave / DeviceNet Slave |
| 10 | HT3S-PNS-ECS | Profinet Slave / EtherCAT Slave |
| 11 | HT3S-PNS-EIS | Profinet Slave / EtherNet/IP Slave |
| 12 | HT3S-PNS-DPS | Profinet Slave / Profibus DP Slave |
