工业以太网EtherNet/IP 转EtherCAT 协议转换网关网桥 HT3S-EIS-ECS

HT3S-EIS-ECS是一款ETHERNET/IP从站功能的通讯网关。该产品主要功能是将ETHERNET/IP网络和ETHERCAT网络连接起来。

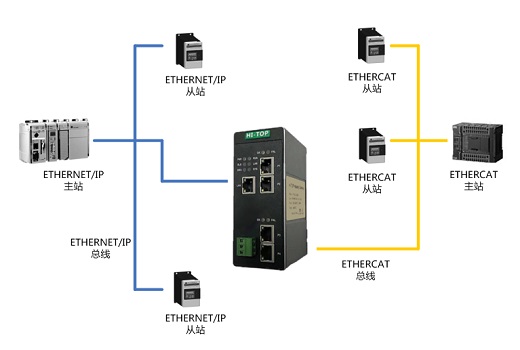

HT3S-EIS-ECS网关连接到ETHERNET/IP总线中作为从站使用，连接到ETHERCAT总线中作为从站使用。

本网关实现EtherCAT转EtherNet/IP功能，能够实现连接EtherCAT主站PLC的设备如仪表、变频器、伺服等接入到倍福、欧姆龙、基恩士等厂家PLC的EtherNet/IP网络系统，实现EtherNet/IP网络与EtherCAT网络的数据交互。

技术指标

EtherNet/IP 技术参数

• 网关作为EtherNet/IP 网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。
• 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
• 支持 ODVA 标准 EtherNet/IP 通信协议。
• 输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。

EtherCAT 技术参数

• 网关作为EtherCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
• 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
• 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
