4K MTP ROM的触摸型8位微控制器

介绍

简介 Introduction

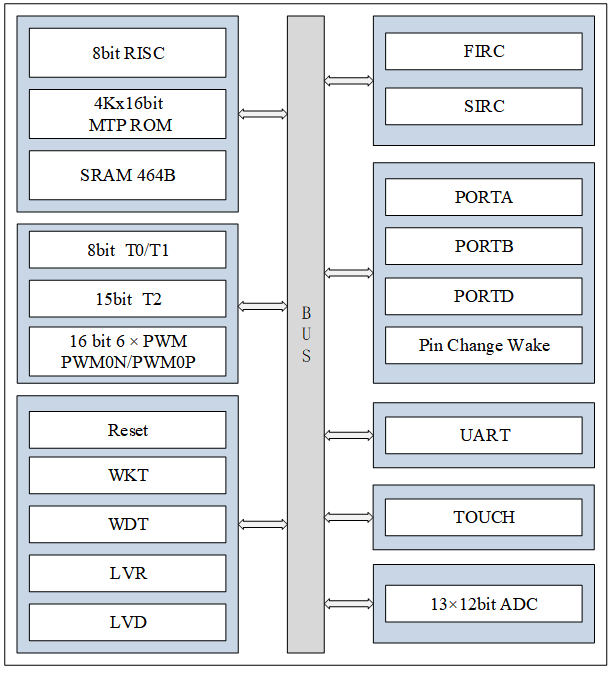

AiP9M362是一款触摸型RISC内核MCU，内置4K x 16 bit MTP ROM、464 x 8 bit RAM，内部集成Timer0/1/2、UART、WKT、WDT、PWM、CRC、TOUCH、ADC

主要特点 Main features

内核：8-bit RISC
工作电压范围：Fsys=18MHz,LVR~5.5V,LVR>2.3V;
Fsys=9MHz,LVR~5.5V,LVR>1.7V;
工作模式：快速模式、慢速模式、空闲模式、停止模式
存储器：464×8bit RAM、4K×16bit MTP ROM
时钟：内部18.432MHz高速振荡、内部50KHz/60KHz低速振荡、外部32.768KHz晶振
低电压复位：16 level选择（1.6V~3.5V）
低电压检测：15 level选择（1.87V~4.3V）
中断：9个中断源
GPIO：22个可编程I/O引脚，支持CMOS推挽输出、内置上拉电阻，所有引脚变化唤醒和中断；
定时器：2个8位通用计时器T0/1，1个15位通用定时器T2；
PWM：6路单独占空比可调PWM，支持互补输出；
唤醒定时器（WKT）：结合SIRC档位8个可调中断时间可设置
看门狗定时器（WDT）：结合SIRC档位8个可调复位时间可设置，在停止模式下可以关闭/使能WDT
CRC校验模块
通信接口：1路UART
触摸模块：支持13个触摸通道
ADC：12位分辨率A/D转换器，最多支持19外部输入通道，2个内部电压通道VBG、1/4VDD；参考电压VDD、VBG（1.18V）、VBG（2.5V）、VBG（2V）、VBG（3V）
工作温度：-40~+105℃

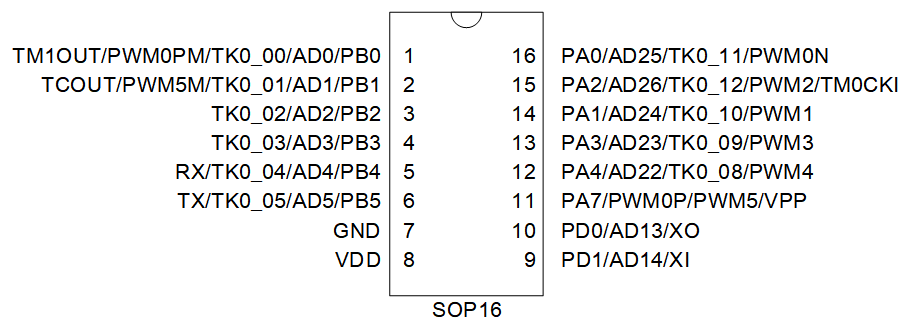

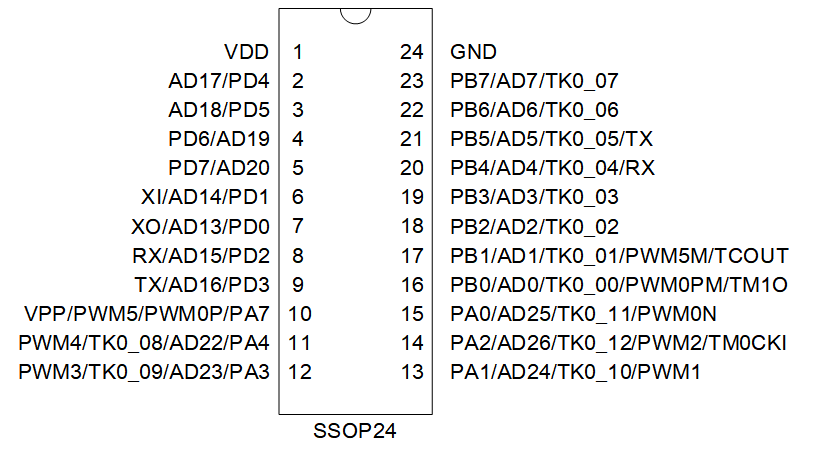

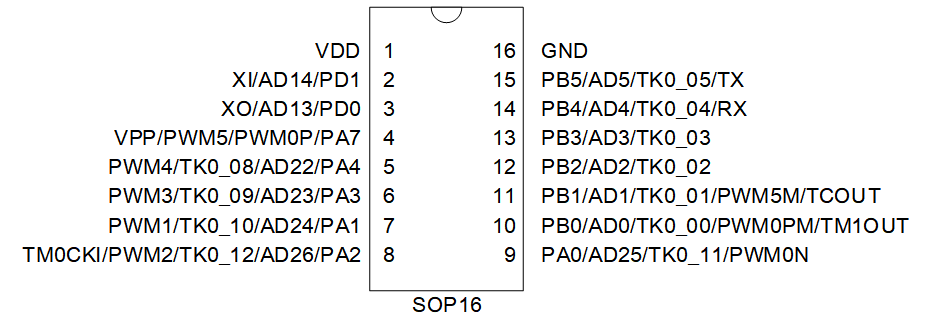

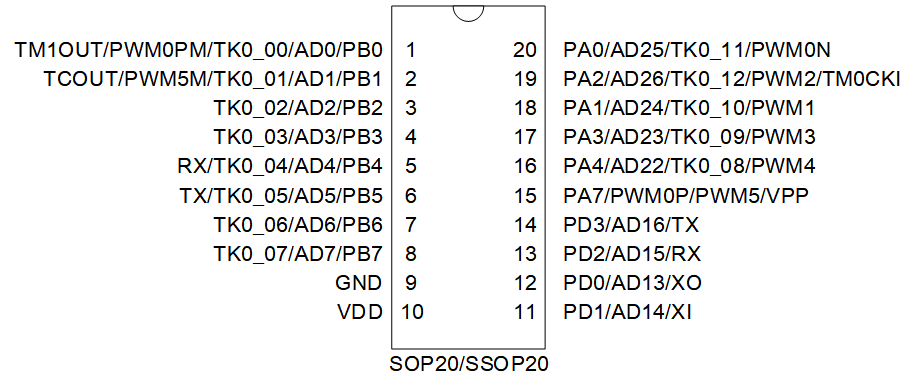

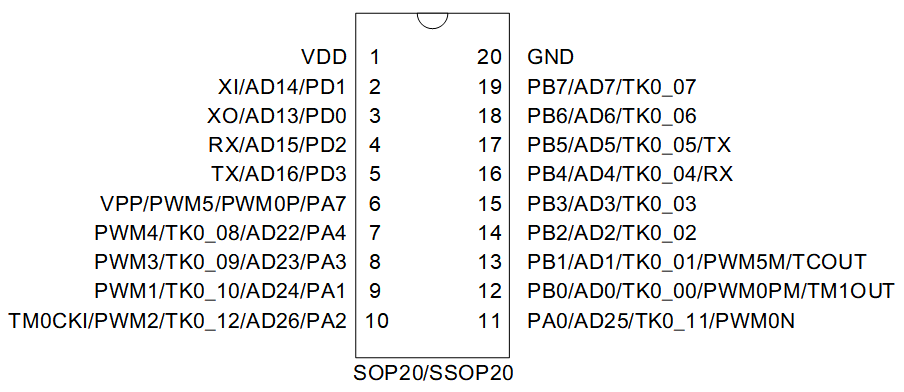

封装形式： SOP16/SOP20/SSOP20/SSOP24
