温补晶振的工作原理，温度补偿方法主要有几种？

温补晶振是一种用于精确计时的元器件，它通过对晶体振荡频率进行修正，以补偿温度变化对频率的影响，从而提高稳定性和精度。在计算机、通信、雷达等领域得到广泛应用。下面将对温补晶振的工作原理和补偿方式进行详细介绍。

1.温补晶振的工作原理

温补晶振的基本结构由晶片、封装、外接电路和温控电路四部分组成。晶片是核心部分，它是一种具有特殊物理性质的晶体，具有很高的频率稳定性。当晶片受到温度变化时，其谐振频率也会发生变化。例如，当温度上升时，晶片的谐振频率可能会下降。

为了解决这个问题，温补晶振在结构上引入了温控电路。温控电路可以感知环境温度，并根据设定值调节晶片的温度。通过这样的方式，温补晶振可以在预定的温度下正常工作，从而达到温度补偿的目的。

2.温补晶振的温度补偿方法

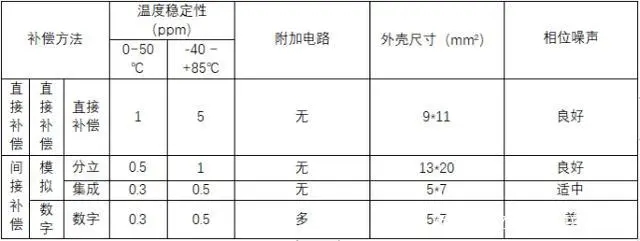

温补晶振的温度补偿方法主要有以下几种:

1.直接温度补偿:通过测量环境温度，然后根据预先设定的频率 温度特性，计算出相应的频率补偿值，最后通过调整晶振的频率来实现补偿。这种方法结构简单，但补偿精度受到计算精度和晶体性能的限制。

2.间接温度补偿:通过测量晶振的某个参数(如电阻、电容等》，然后根据预先设定的参数 温度特性，计算出相应的频率补偿值，最后通过调整晶振的频率来实现补偿。这种方法对晶体性能的要求较低，但结构相对复杂

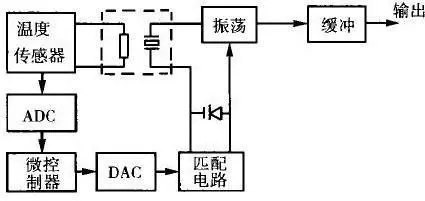

3.数字温度补偿:通过数字电路实现温度补偿。这种方法具有较高的补偿精度，但需要额外的数字电路，会增加成本和功耗。

温度补偿晶体振荡器电路通过附加温度补偿网络，使环境温度变化后晶体串联回路电容反向变化，以抵消晶体此间所产生的频率一温度漂移。

总之，温补晶振是一种用于精确计时的元器件，通过对晶体振荡频率进行修正以补偿温度变化对频率的影响。它具有高稳定性和高精度等特点，在计算机、通信、雷达等领域得到广泛应用。同时，温补晶振的补偿方式有多种选择，具体应用中需要根据实际需求选择合适的补偿方式。
