JSM5109G1.2A 250V单相高低侧同相栅极驱动芯片

今天，杰盛微要给大家推荐一款 “全能选手”JSM5109G。作为 1.2A 250V 单相高低侧同相栅极驱动芯片，它不仅能完美替代 U3116S、EG2132，更在性能、可靠性、兼容性上实现了 “越级” 表现。

一、概览

JSM5109G是一组高压、高速功率 MOSFET 高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。JSM5109G采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V 的 CMOS 或LSTTL 逻辑输出电平，输出具有大电流脉冲能力和防直通的死区逻辑。

JSM5109G其浮动通道可用于驱动高压侧N沟道功率 MOSFET，浮地通道最高工作电压可达250V。JSM5109G采用SOP-8封装，可以在-40℃至125℃温度范围内工作。

二、产品特性

• 自举工作的浮地通道
• 最高工作电压为+250V
• 兼容 3.3V, 5V 和 15V 输入逻辑
• dVs/dt 耐受能力可达+50 V/ns
• Vs 负偏压能力达-9V
• 栅极驱动电压从6V到 20V
• 集成欠压锁定电路

  --欠压锁定正向阅值 5.5V

  --欠压锁定负向阅值 5V

• 防直通死区逻辑
• --死区时间设定 200ns
• 芯片传输廷时特性

  --开通/关断传输延时 Ton/Toff =150ns/140ns

  --延迟匹配时间 50ns

• 宽温度范围-40°C~125°C
• 输出级拉电流/灌电流能力1.2A/1.5A
• 符合 RoSH 标准

  SOP-8

三、应用范围

• 电机控制
• 空调/洗衣机
• 通用逆变器
• 微型逆变器驱动

四、技术参数详解：硬核实力看得见

1. 极限工作范围

• 超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以 VSS为参考的，环境温度为25℃

2. 推荐工作范围：

• 为了正确地操作，器件应当在以下推荐条件下使用。Vs和 VSS 的偏置额定值是在电源电压为 15V 时进行测量的，无特殊说明的情况下，所有电压参数的额定值是以 VSS 为参考的，环境温度为 25℃

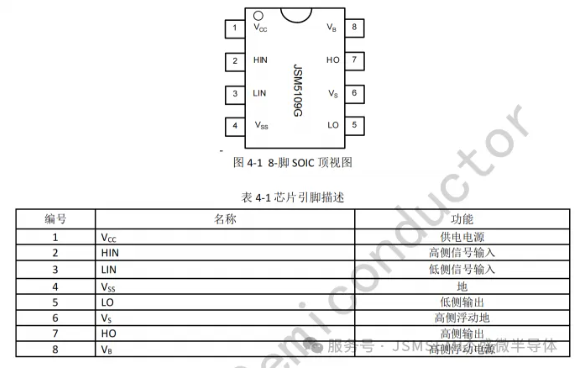

五、引脚功能描述

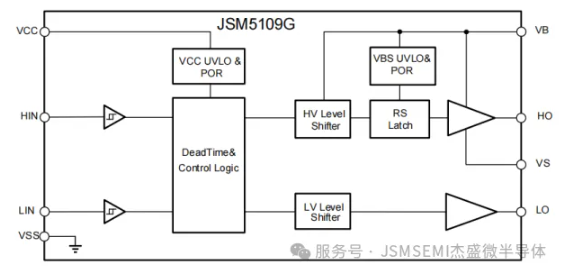

六、功能框图
