英集芯IP2073_13H是一款快充适配器、电源转换器、智能家居等方案的集成自供电功能AC/DC反激转换器。内置650V高压MOSFET。最大支持100W功率输出。支持CCM+DCM+QR 多模式自适应工作模式。全负载 CCM 稳定工作，杜绝次谐波振荡，宽输入电压下输出纹波更低。开关频率65kHz/100kHz（OTP 固化），静态待机电流 140μA，整机空载功耗＜75mW，轻载自动降频 + 突发间歇模式，提升轻载效率。复用变压器原边绕组取电，取消独立辅助绕组、VCC 供电电阻，变压器只做初级 + 次级双绕组，大幅降低变压器成本、缩小体积。内部集成原边电流检测电路，省去大功率采样电阻，减少发热、简化 PCB 走线。
一、核心特性
1、高度集成化，大幅简化设计

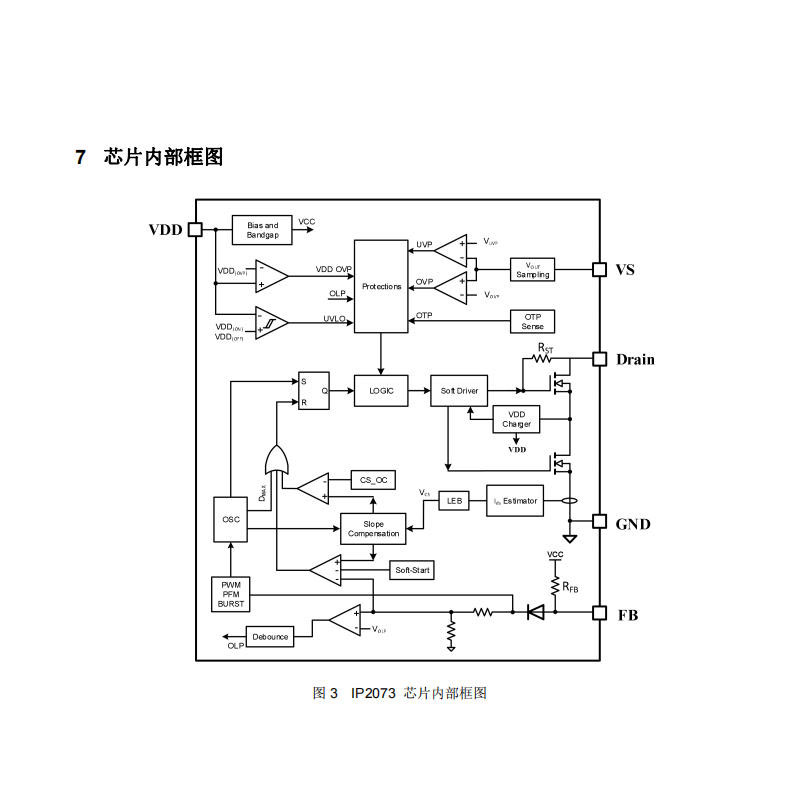

IP2073_13H突出的特点在于其高集成度。芯片内部集成了650V高压功率MOSFET、启动电路、自供电电路及电流采样功能。通过复用原边绕组作为检测绕组，该芯片无需传统的VCC供电电路和外部电流采样电阻，同时省去了辅助绕组，变压器仅需主/次级两个绕组即可工作。
这一设计带来的直接效益是外围元件数量的显著减少——工程师可以实现单面PCB布局，BOM成本有效降低，同时PCB面积也得以缩小。对于追求小型化、低成本的大规模生产而言，这一优势尤为关键。
2、高效能转换，满足严苛能效标准
在能效表现上，IP2073_13H同样可圈可点。芯片支持CCM（连续导通模式）与DCM（断续导通模式）混合工作模式，能够根据不同负载场景自动切换，实现全负载范围的高效转换。在轻载条件下，芯片可自动进入降频模式和突发模式（Burst Mode），进一步提升轻载效率。
待机性能方面，IP2073_13H的待机电流低至140μA，系统待机功耗小于75mW。这一指标不仅满足DoE Level VI、CoC V5等国际能效标准，也为终端产品通过各国能效认证提供了有力支持。
芯片支持65kHz/100kHz两档最高工作频率配置，工程师可根据具体应用需求进行灵活选择。
3、多重保护，确保系统安全可靠
在电源管理芯片中，保护机制的完备性直接关系到系统的长期稳定性。IP2073_13H内置了多重保护功能，包括：输出欠压保护（VS UVP）、输出过压保护（VS OVP）、VDD过压保护、过温保护（OTP）、带补偿的过功率保护（OLP）以及过流保护。
当电路出现异常时，这些保护机制能够及时响应，有效保护芯片及外围元件。其中，过温保护可防止因温度过高引起的性能下降或损坏，尤其适合在高功率密度、紧凑空间的应用场景中确保可靠性。发生故障后，芯片支持自动重启恢复。
4、配置灵活，适配多元应用
IP2073_13H提供了丰富的配置选项。驱动电压、工作频率等关键参数均可通过OTP（一次性可编程）烧录进行设置。芯片还支持多种工作模式，包括限频QR（不锁谷底）、CCM+限频QR、LowLine CCM+HighLine固定谷底QR等。这种灵活性使工程师能够针对不同的应用场景和性能需求进行精准调优。
二、应用优势
1、简化设计流程，加速产品上市
传统AC-DC电源设计往往需要复杂的辅助绕组、VCC供电电路和外部检流电阻，外围元件多、调试周期长。IP2073_13H通过高度集成化的自供电架构，将外围电路大幅简化——双绕组变压器、单面PCB、精简BOM。这不仅降低了设计门槛，也有效缩短了研发周期，帮助客户在竞争激烈的快充市场中抢占先机。
2、完善的快充生态配套
IP2073_13H并非孤军奋战。英集芯为其构建了完整的快充芯片生态：在同步整流侧，可搭配IP2008或IP2002TH等同步整流芯片；在协议识别侧，可搭配IP2736（支持PD3.1/QC/UFCS等多种快充协议）或IP2233（单A口协议）等快充协议芯片。这一“AC-DC控制器+同步整流+快充协议”的套片方案，为客户提供了成套的快充电源设计路径。
三、典型应用方案
1、单C口快充方案

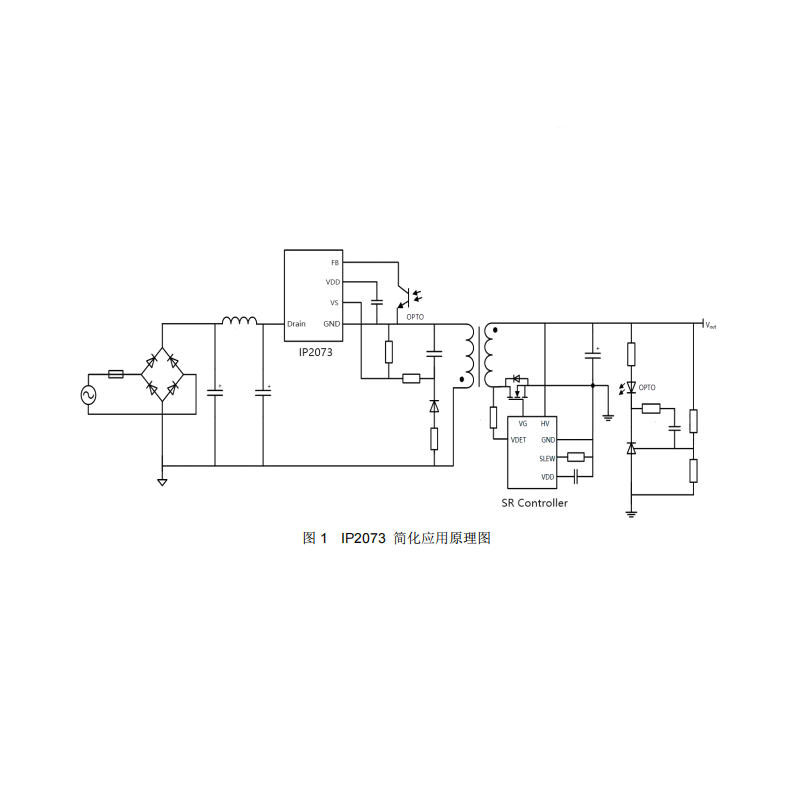

以英集芯推出的单C口45W快充方案为例，该方案采用IP2073_13H作为反激式转换器，配合同步整流芯片IP2008与快充协议芯片IP2736，实现了结构紧凑的电源设计。方案尺寸可做到30.5×30.5×29mm，外置耗尽型GaN HEMT，支持多种快充协议，适用于手机、平板等便携设备的快充适配器。
2、双C口独立快充方案
在双C口快充方案中，IP2073_13H同样表现出色。采用两颗IP2073_13H配合多模态控制，搭配IP2008同步整流芯片，可实现双C口独立快充输出。两颗芯片独立工作，互不干扰，为多设备同时快充提供了可靠保障。
3、单A口快充方案
对于单A口应用，IP2073_13H可搭配合封MOS的同步整流转换器芯片IP2002TH及单A口快充协议IC IP2233，同样实现单面PCB设计、双绕组变压器设计，外围电路精简，成本优势明显。
四、总结
英集芯IP2073_13H是一款定位精准、设计精良的65W级AC-DC反激控制器。它以“简约设计”为核心诉求，通过高度集成650V高压功率管、自供电架构和原边绕组复用技术，将传统AC-DC电源的外围电路高度简化。与此同时，CCM+DCM混合工作模式、低于75mW的待机功耗、多重的保护机制以及灵活的配置选项，使其性能表现稳定可靠。
无论是65W单口快充适配器、双C口独立快充电源，还是智能家居电源、显示器辅助电源等多元场景，IP2073_13H都以其高集成度、低BOM成本和可靠的性能表现，为电源设计者提供了一个颇具竞争力的解决方案。
