功率器件封装之凯智通车规级DFN下压老化座

08/21 11:52
213
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

功率器件电源、驱动、保护电路的核心元器件,其封装决定了芯片的体积、散热、功耗与生产成本。

DFN(Dual-Flat No-leads)双扁平无引脚封装QFN(Quad-Flat No-leads)四方扁平无引脚封装一样,均属于无引脚表面贴装(SMT)封装

与之不同的是,DFN封装芯片的管脚分布在封装体两边,可缩短信号路径,寄生电感低,这类芯片具有尺寸小,结构紧凑,稳定性强,散热性好,热阻等优势。

普通 DFN 老化座相比,车规级 DFN 老化座耐温上限更高,具备良好的电气性能,能适配汽车复杂工况,支持数千小时以上的长期老化。同时,可以在高温、高电压工况下保持稳定导通,满足 AEC-Q101 可靠性需求,广泛应用于汽车电子、工业电源高可靠性需求场景。

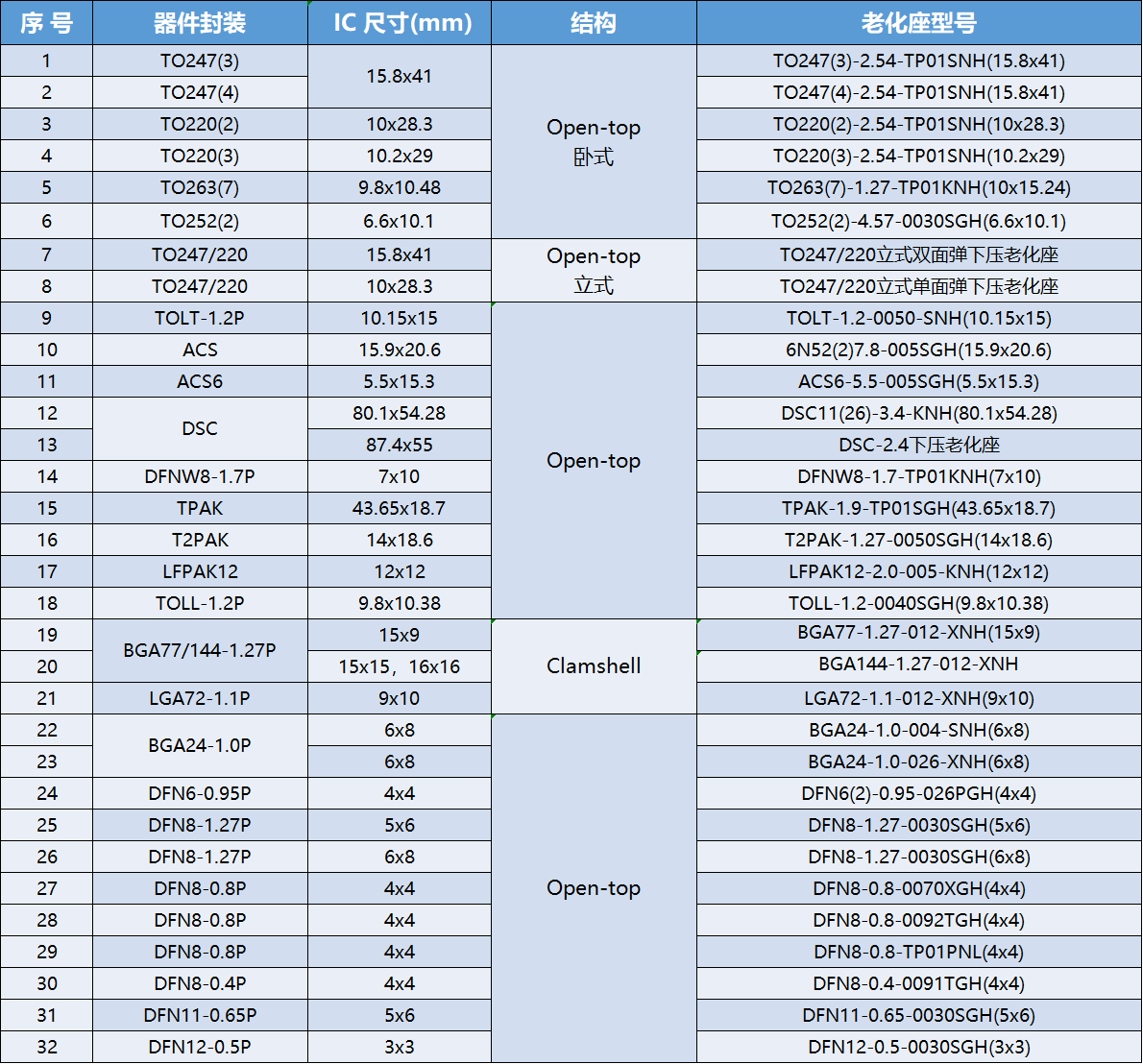

根据车规级DFN封装芯片,凯智通根据相关功率器件需求,设计了包含DFN6、DFN8、DFN11、DFN12等多品类的DFN下压老化测试座。

凯智通车规级DFN老化测试座产品,都使用Open-top结构,方便芯片自动化测试。单引脚最大可承载3A电流,测试使用温度-55℃~+175℃,在DC 500V下,绝缘电阻≥1000MΩ。接触阻抗≤50mΩ,机械寿命≥10 万次,可累计使用8000 小时,测试性能稳定。

产品广泛适用于驱动器发动机控制单元(ECU、辅助系统(ADAS)、防抱死系统(ABS)以及和电池管理系统(BMS)等车规芯片的高低温老化、批量化测试场景。

深圳凯智通微电子技术有限公司成立于2000年,是集研发、生产、销售于一体的中国最大芯片(IC)老化座生产厂商凯智通(KZT&ANDK)也全球老化座市场份额中唯一榜上有名的国产品牌,在2025年全球半导体、光电、汽车电子领域公认权威第三方调研机构Yole Group报告中显示全球市场份额位列第七

公司专注研发各类芯片测试座、老化座、刀片微针模组、开尔文大电流夹具、Flash&Dram测试耗材,为客户提供芯片功能/老化测试和精密连接器测试专业解决方案。

如果您也想了解车规级DFN老化测试座,或者有其他测试需求,欢迎评论留言和咨询,我们为您的产品测试保驾护航!
