DC-DC省钱新方法：换一颗回扫TVS，后端电源芯片直接耐压降本
导语
做工业、车载、消费电源硬件的工程师几乎都踩过同一个成本陷阱：电源输入端必须加 TVS 防浪涌，可普通 TVS 浪涌时残压 VC 居高不下，为了不烧后端 DC-DC，只能被迫选高耐压、贵价的电源芯片；整机 BOM、采购成本直接拉高，大批量出货利润被压缩。
很多人默认 “TVS 只能随便选一颗便宜的就行”，但实际存在反向降本思路：小幅增加 TVS 采购成本，大幅降低 DC-DC 芯片耐压规格，整机综合成本反而下降。核心器件就是带回扫（Snap-back）特性的低钳位 TVS，下面结合原理、实测参数、真实工业案例给大家算清这笔成本账。
一、先明白：普通TVS为什么逼你买高价DC-DC

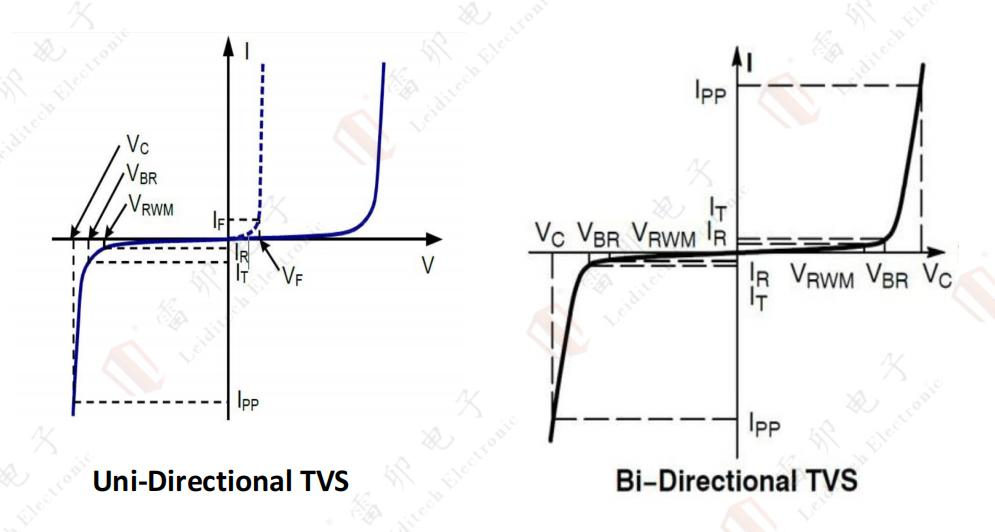

1. 普通TVS固有特性：电流越大，残压越高
普通TVS击穿导通后，浪涌冲击电流 IPP 越大，钳位电压VC同步线性抬升。
举工业24V母线典型案例：
一般考量9-32V的宽压输入，常规采用33V普通TVS如SMDJ33CA，浪涌峰值电流下最大钳位电压可达53.3V。
按照硬件设计安全裕量规则，后端DC-DC芯片耐压必须高于TVS最大残压，否则浪涌测试可能直接烧毁电源IC。
于是设计师只能放弃36V耐压平价DC-DC，被迫选用60V/80V高压版本，单价直接上涨。
- EMC浪涌测试通过率低，反复改板、复测，拉长项目周期；
- 高耐压DC-DC芯片供货紧张，交期拉长；
- 大批量生产时，单台设备DC-DC差价累积，百万台出货成本差几十万；
- 高耐压电源芯片导通内阻更大，整机功耗、温升同步恶化。

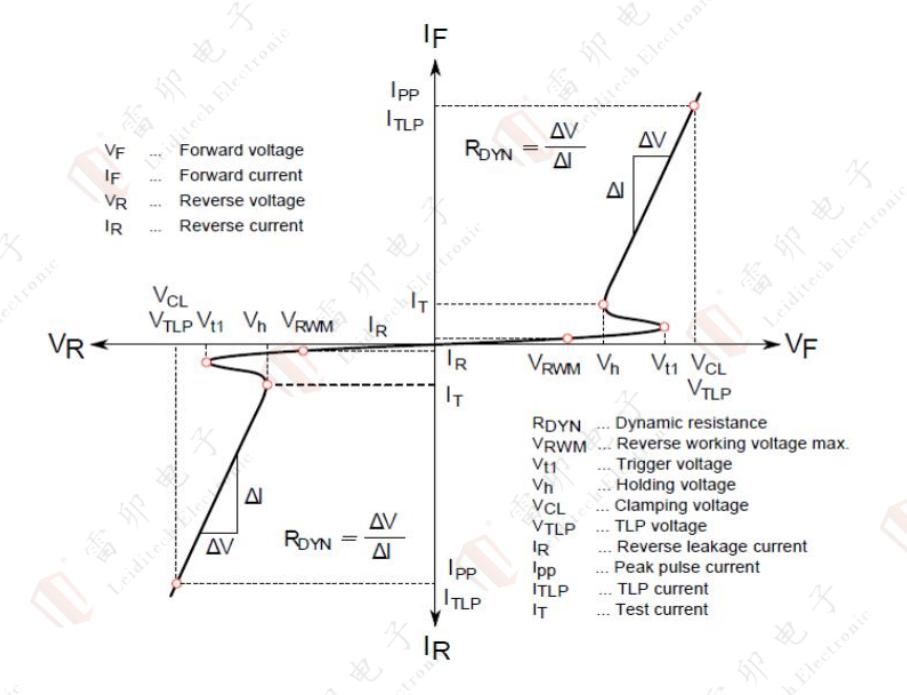

二、回扫型TVS核心原理：浪涌瞬间拉低残压，给DC-DC “减压”
回扫TVS内部为SCR可控硅结构，拥有负阻回扫区间，核心特性两点：
- 电压到达触发电压VT1后，瞬间把钳位电压下拉至维持电压Vh；
- 即便浪涌电流持续增大，VC上升幅度极小，同等IPP下，钳位电压比普通TVS低 30%以上。
通俗解释：浪涌来袭时，回扫TVS能把母线尖峰死死压在很低的区间，后端DC-DC承受的电压应力大幅降低，不用再预留超大耐压余量。
三、实测参数对比：普通 TVS VS 回扫TVS（24V工业电源场景）

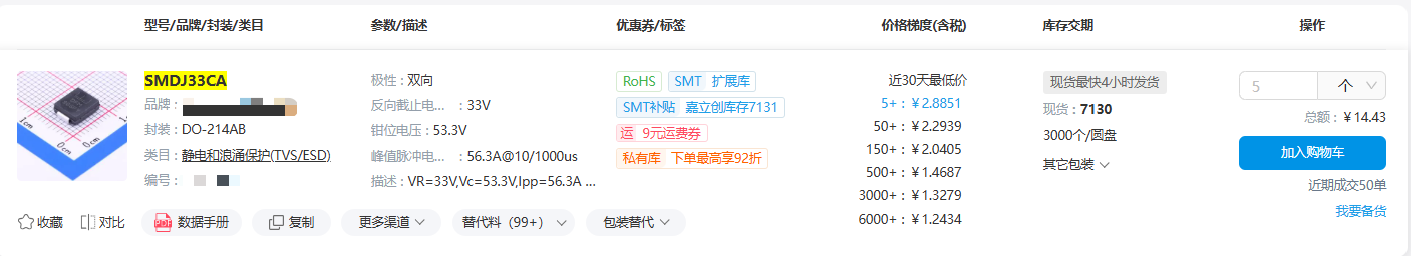

普通TVS：

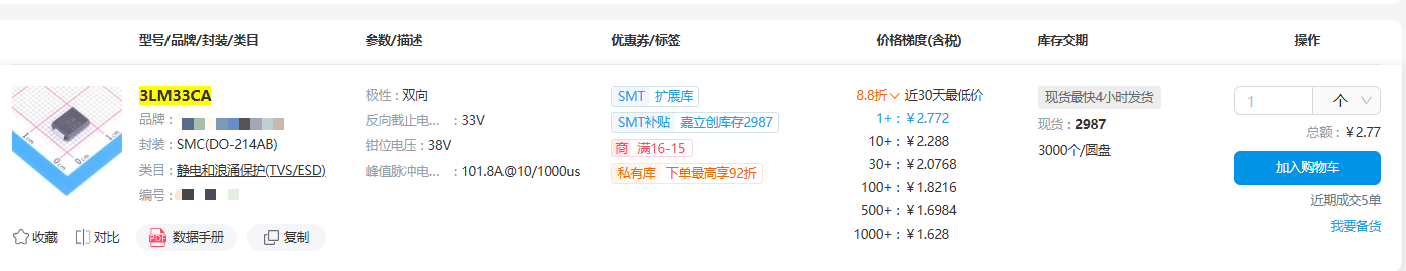

可回扫TVS：

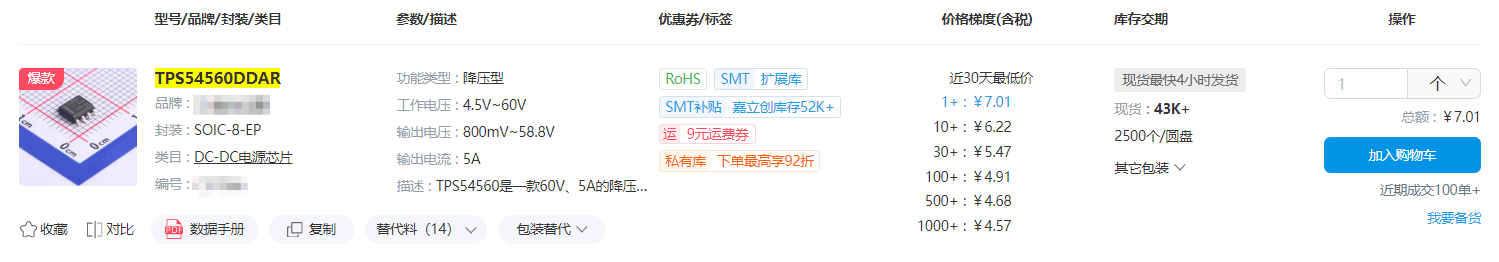

- 60V 耐压的DC-DC：

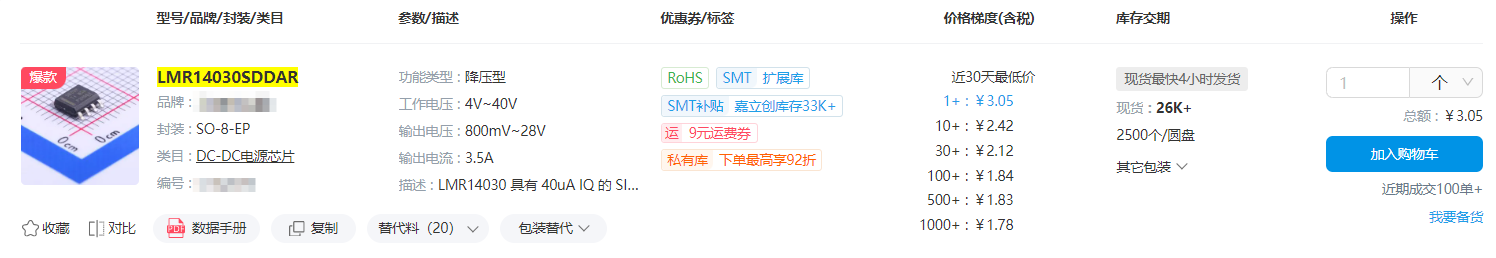

- 40V 耐压的DC-DC：
单台 DC-DC 差价：2.79 元
单台TVS差价仅0.4元。
单台综合成本= DC-DC差价- TVS加价 = 2.79-0.4=2.39元/台
若年出货量10万台，仅电源回路一年直接节省成本20W元；出货量越大，降本效果越明显。
- TVS 差价0.4元，浪涌最大钳位电压锁定38V；
- DC-DC 降级更换为40V 耐压，单价降至1.78元；
- 测试结果：IEC61000-4-5 线线±2kV浪涌全通过，无烧毁；
- 单台设备电源回路净2.39元，客户年出货10万台，年度节约采购成本20万元，同时解决芯片烧毁返工、浪涌测试等问题，售后维修成本同步下降。
四、选型落地指南：不同场景回扫TVS推荐
| 雷卯电源用回扫型TVS料号表，可有效降低后端DCDC成本 | ||||||
| 型号 | PPP （W） | VRWM （V） | Vbr min
(V) |
Vc max(V) | IPP（A） | Package |
| LM10S26CAT | 11000 | 26 | 28.9 | 27 | - | DO-218AB |
| LM10S28CAT | 11000 | 28 | 31.1 | 29 | - | DO-218AB |
| LM10S33CAT | 11000 | 33 | 36.7 | 32 | - | DO-218AB |
| LMBJ58CP5 | 3500 | 58 | 64.4 | 51 | 70 | SMB |
| LMBJ58CP4 | 3000 | 58 | 64.4 | 60 | 50 | SMB |
| 3LM26CA | 3000 | 26 | 28.9 | 28.1 | 152.2 | SMC |
| 3LM33CA | 3000 | 33 | 36.7 | 38 | 101.8 | SMC |
| 5LM26CA | 5000 | 26 | 28.9 | 30.3 | 202.8 | SMC |
| 5LM33CA | 5000 | 33 | 36.7 | 38 | 151.2 | SMC |
| 6LM26CA | 600 | 26 | 28.9 | 24.5 | 33.7 | SMB |
| 6LM33CA | 600 | 33 | 36.7 | 30.1 | 26.32 | SMB |
| 雷卯回扫型用ESD料号表（持续更新中） | ||||||
| Part Number | Vrwm(V) | Vbr | VCmax@A | C(PF) | 封装 | 应用 |
| ULC0321CDNH | 3.3 | 8 | 8V@5A | 0.5 | DFN0603 | 3.3V高速信号 |
| ULC0321S | 3.3 | 6.3 | 15V@5A | 0.2 | DFN0603 | |
| ULC0322P10LV | 3.3 | 3.5 | 5V@10A | 0.6 | DFN0603 | |
| ULC0342CDNH | 3.3 | 4 | 5.5V@6A | 0.22 | DFN1006 | |
| ULC0342P | 3.3 | 3.5 | 5V@10A | 0.6 | DFN1006 | |
| LM112501 | 3.3 | 3.5 | 8V@16A | 1.5 | SOD323 | |
| ESD0321CW | 3.3 | 3.7 | 8V@21A | 30 | DFN0603 | 3.3V普通IO |
| ULC1811CDNH | 18 | 22 | 6V@5A | 0.5 | DFN1006 | 18V、24V信号如Type C CC/SUB |
| ULC2421CS | 24 | 30 | 6V@5A | 0.5 | DFN0603 | |
| ULC2421CDNH | 24 | 26 | 7V@6A | 0.48 | DFN0603 | |
| ULC2442CS | 24 | 30 | 6V@5A | 0.5 | DFN1006 | |
| ESDA05CP30 | 5 | 6 | 7.2V@8A | 15 | DFN1006 | 5V普通IO |
| ESDA05CPX | 5 | 6 | 8.5V@18A | 25 | DFN1006 | |
| ESDA05CP | 5 | 6 | 10V@8A | 15 | DFN1006 | |
| ULC0542CDNH | 5 | 8 | 6V@5A | 0.5 | DFN1006 | 5V 高速信号 |
| ULC0511CDNH | 5 | 6 | 7V@9A | 0.3 | DFN1006 | |
| PTVS0542H100 | 5 | 6.3 | 9V@100A | 200 | DFN1006 | 5V 电源防静电 |
| USSD0571P6W |  5 |
6 | 11V@110A | 350 | DFN1610 | |
| SMDA05N | 5 | 5.5 | 9V@50A | 110 | DFN1006 | |
| SMDA45N | 4.5 | 5.0 | 8.8V@80A | 200 | DFN1006 | 4.5V电源防静电 |
五、总结：硬件降本新思路，别再盯着防护器件省小钱
多数工程师选型习惯优先压低TVS单价，却忽略后端DC-DC、主控芯片的大额成本差，陷入 “省几分TVS，多花几块IC” 的误区。
回扫型低残压TVS的核心降本逻辑：用极小的TVS溢价，换取DC-DC芯片耐压规格降级，实现整机BOM大幅下降，同时提升EMC通过率、减少售后返工、优化整机功耗，属于兼顾成本与可靠性的双赢方案。
如果您的设备存在24V工业母线、车载12/24V电源、Type-C快充、射频等端口静电浪涌烧毁DC-DC、电源芯片成本居高不下的问题，可以优先评估雷卯带回扫特性的 TVS/ESD方案。
