Profibus DP转Modbus TCP协议转换网关 实现S7-200 SMART与虹润温控器通讯

一、应用场景

食品烘焙是食品加工的关键工序，烤炉温度控制直接决定面包的色泽、口感以及货架期。郑州某食品企业烘焙生产基地，全自动面包烘焙生产线选用西门子S7‑200 SMART PLC作为Profibus‑DP主站控制器，统筹和面机、醒发箱、烤炉输送、冷却线等全套设备协同运行。S7‑200 SMART依托Profibus‑DP现场总线，IO响应速度快、性价比突出，是中小型食品生产线主流控制硬件。

该产线烤炉划分为四个独立温区，每个温区温控由虹润NHR‑7300‑E PID温控器独立管控。NHR‑7300‑E温控器具备0.1℃显示精度，PID控制算法优异，支持Modbus‑TCP以太网通讯，可向上位机交互温度数据。 但现场存在总线异构壁垒：西门子PLC运行于Profibus‑DP总线网络，虹润温控器使用Modbus‑TCP以太网，两类设备协议互不兼容。烤炉温区数据无法接入PLC主站，不能完成统一监控与配方管理。

伴随食品行业HACCP、ISO22000安全管控标准日趋严格，产品品质管控标准持续提高，产线亟需实现四温区温度集中监视、配方一键切换、温度曲线全流程追溯。打通Profibus‑DP与Modbus‑TCP异构网络，成为烘焙产线智能化升级的核心诉求。

二、协议转换网关功能简介

塔讯TX131‑RE‑DPS/OMB为Profibus‑DP与Modbus‑TCP专用协议转换网关，兼具智能网关、数据采集器双重能力。网关在Profibus‑DP侧作为DP从站接入S7‑200 SMART主站网络；Modbus‑TCP侧支持主站/从站模式切换。

本项目配置：Profibus‑DP从站 + Modbus‑TCP主站，主动建立连接，轮询读取4台虹润NHR‑7300‑E温控器数据。

适配烘焙产线的核心性能：

Profibus‑DP从站标准协议，可导入GSD文件，被STEP 7‑Micro/WIN SMART直接识别组态；

Modbus‑TCP主站轮询，作为客户端读取温控器PV实测值、SV设定值、设备运行、报警信号，同时下发温度设定参数；

DP输入、输出各244字节过程数据缓冲区，充足点位，满足4台温控器数十个信号实时交互；

内置温度工程量换算、报警状态解析处理，适配温控仪表业务；

DIN导轨安装，宽温工业硬件，适配烘焙车间高温工况。

TX131‑RE‑DPS/OMB为Modbus‑TCP温控仪表接入Profibus‑DP控制系统搭建稳定的协议转换桥梁。

三、系统结构拓扑图

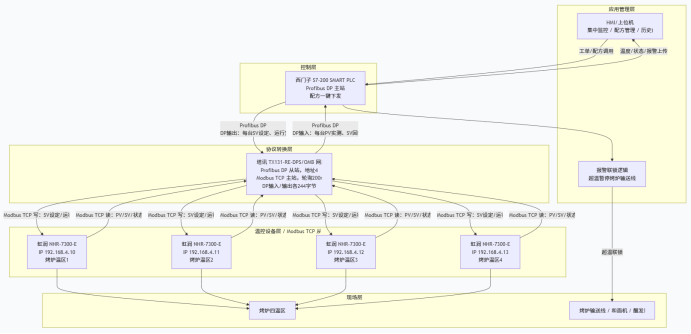

食品烘焙生产线Profibus‑DP转Modbus TCP拓扑架构

四、项目痛点

温度监控分散：温控器本地独立运行，需要现场逐台翻看面板，无法集中监控；

配方切换低效易错：更换生产品种，需要人工逐台修改温度，单次切换耗时约8分钟，人为误操作风险高；

温度溯源困难：温度数据不能自动归档，HACCP审核关键记录缺失；

报警处置滞后：超温仅仪表本地声光报警，中控系统接收不到告警，存在整批产品报废风险；

硬件替换改造成本高：更换支持DP协议温控模块预算约2万元，还要重新布线调试，周期长。

五、解决方案

采用TX131‑RE‑DPS/OMB网关，构建链路：S7‑200 SMART（DP主站）→塔讯网关（DP从站/Modbus‑TCP主站）→虹润温控器（Modbus‑TCP从站）

硬件配置：网关DP从站地址设置4；网口对接4台温控器，仪表IP：192.168.4.10‑13；

数据映射配置：DP输出映射每台仪表SV温度设定、运行复位共12个控制点位；DP输入映射PV实测、SV回读、设备状态、报警信号共20个状态点位；网关轮询周期200ms；

PLC组态：STEP 7‑Micro/WIN SMART导入网关GSD文件，添加DP从站；编写温度配方管理程序，实现四温区参数一键下发；

业务逻辑：依据生产工单调用对应配方；实时温度上传HMI人机界面并存储历史曲线；发生超温报警，联锁暂停烤炉输送线。

六、实施过程

本项目尽量压缩停产时间，最大限度降低对生产订单的影响，整体实施周期10天，分为现场勘查、实验室预调试、现场安装、在线联调、批量生产验证五大阶段。

阶段一：现场勘查与点位梳理 技术工程师到达烘焙生产车间，实地核对PLC硬件配置、Profibus‑DP总线节点、烤炉4台虹润NHR‑7300‑E温控器接线与网络现状。梳理温控器内温度实测值PV、设定值SV、运行指令、复位指令、各类报警状态等全部交互点位，统计共计32个信号点。确认控制柜DIN导轨安装空间、工业以太网布线条件，核对车间环境温度，输出现场勘查报告与点位映射表，确认网关硬件配置、IP规划、DP从站地址，输出实施方案，与客户电气负责人完成方案确认。

阶段二：实验室离线模拟联调 在实验室搭建1:1模拟环境，S7‑200 SMART PLC、TX131‑RE‑DPS/OMB网关、4台同型号虹润NHR‑7300‑E温控器搭建仿真系统。导入网关GSD文件完成PLC组态，完成全部32点的数据映射配置；模拟生产工况，验证Modbus‑TCP轮询200ms周期稳定性，校验温度采集精度、设定值下发功能、报警信号解析；反复测试配方一键下发逻辑，排查数据丢包、数值偏移问题。全部逻辑验证通过之后导出网关配置文件、PLC程序，为现场施工做好准备，减少现场调试工作量。

阶段三：停产窗口硬件安装接线 利用产线周末停机间隙开展现场施工，不占用正常生产工时。将TX131‑RE‑DPS/OMB网关安装至控制柜DIN导轨；完成Profibus‑DP总线接线，设置网关DP从站地址为4；敷设工业以太网线，分别对接四台虹润温控器，配置仪表IP地址192.168.4.10‑13；检查终端电阻、屏蔽接地处理，做好线路标识，完成硬件接线后开展线路通断、绝缘检查，避免短路、总线干扰问题。硬件安装完成后断电复核，保证接线无误。

阶段四：现场在线调试 产线恢复上电，将实验室调试完成的PLC程序、网关配置下载至现场设备。

通讯验证：确认Profibus‑DP总线握手正常，PLC与网关DP从站通讯无报错；网关Modbus‑TCP主站和4台温控器全部建立连接；

数据校验：核对PLC内读取的PV实测温度与温控器本地面板数值，核对SV设定值双向回读，校验报警信号上传；

功能测试：执行配方一键下发，测试四温区温度参数同步修改；模拟超温故障，验证中控报警输出以及烤炉输送线联锁停机逻辑；HMI画面校验温度实时显示、历史曲线存储；

干扰模拟：模拟车间变频器启停干扰，观察数据是否出现跳变、通讯断线，优化参数保证现场工业环境稳定运行。全部功能调试完成，小设备空载试运行。

阶段五：多批次生产验证与交付 接入真实面包生产工单，连续跟踪5个完整生产批次，开展带载全流程验证。跟踪四温区温度采集稳定性、配方切换执行效果、报警联锁响应、HACCP温度历史记录存储完整性。针对生产过程出现的微小细节进行参数微调，确认系统连续运行无通讯中断、数据无丢失，各项指标全部满足客户工艺及合规要求。对客户电气人员开展操作培训，讲解网关基础维护、故障排查方法，输出完整项目文档：点位表、配置备份、电气图纸，完成项目验收交付。

七、应用效果

温度集中可视化监控，四温区统一画面展示，监控效率提升70%；

配方自动切换，切换耗时从8分钟缩短至1分钟，规避人工误操作，产品不良率下降50%；

温度曲线自动绑定生产批次归档，记录完整度由65%提升至100%，满足HACCP审核；

报警实时联锁，超温立刻触发告警与设备保护，每年减少质量损失约12万元；

改造成本经济，网关整体方案投入约1.2万元，低于更换温控模块2万元，投资回报周期约3个月。

八、项目实施前后效果对比表

九、总结

本项目借助塔讯TX131‑RE‑DPS/OMB协议转换网关，解决西门子S7‑200 SMART PLC与虹润NHR‑7300‑E温控器异构总线通讯难题。网关采用DP从站+Modbus‑TCP主站工作模式，完成仪表数据采集‑PLC数据双向映射，实现烤炉四温区集中监控、配方自动下发、温度曲线溯源。 TX131‑RE‑DPS/OMB工业网关为食品制造企业实现HACCP合规、产品品质管控、安全生产，提供高性价比的设备互联升级路径。
