可调倒计时器设计Verilog代码Quartus 开发板

名称：可调倒计时器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

功能：用2个数码管显示倒计时时间，每秒计时减1。初始时间为10秒，可以通过按键1修改初始时间，按键1按一次时间加10秒，加到90秒返回到10秒，按下按键2开始倒计时。计时到0停止计时。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

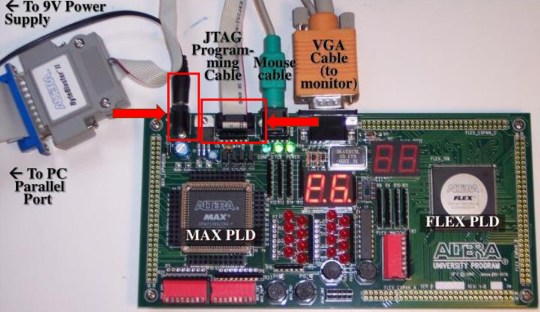

本代码已在开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

1.工程文件

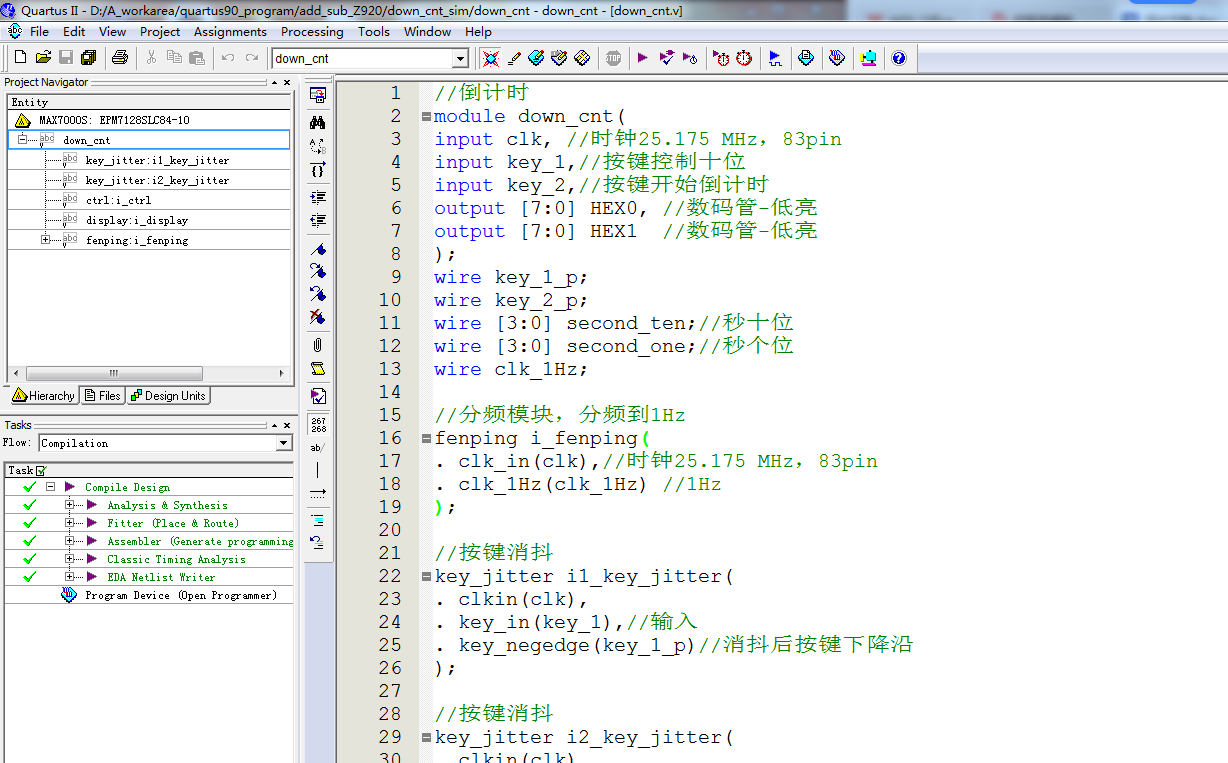

2、程序文件

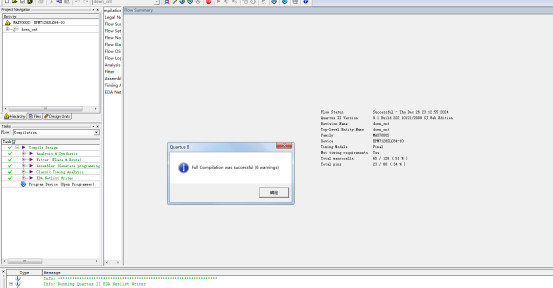

3、程序编译

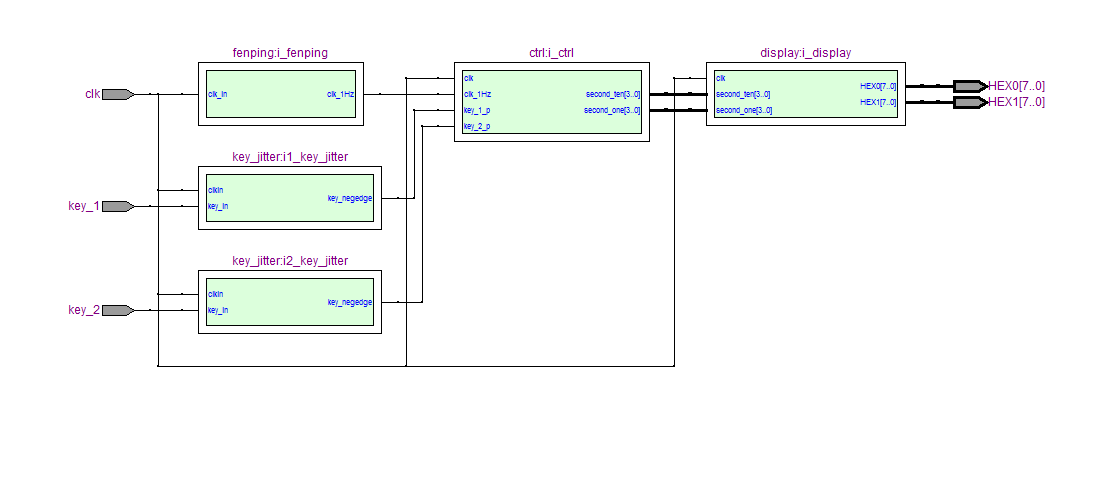

4、RTL图

5、仿真图

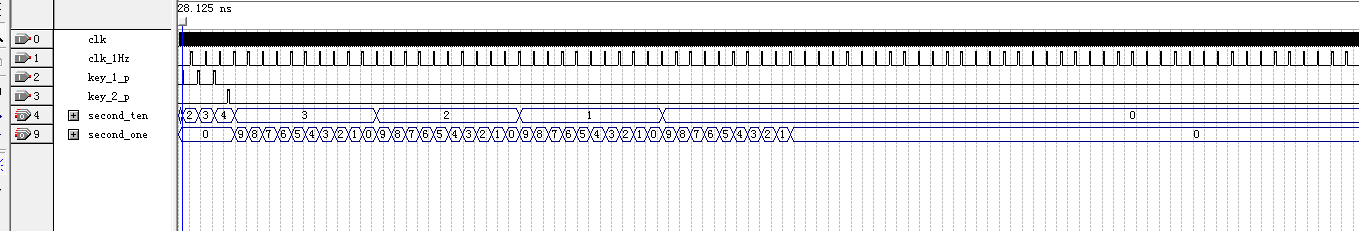

整体仿真图

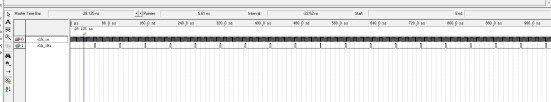

分频模块

按键模块

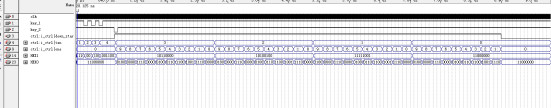

控制模块

显示模块

部分代码展示:

//倒计时
module down_cnt(
input clk, //时钟25.175 MHz，83pin
input key_1,//按键控制十位
input key_2,//按键开始倒计时
output [7:0] HEX0, //数码管-低亮
output [7:0] HEX1  //数码管-低亮
);
wire key_1_p;
wire key_2_p;
wire [3:0] second_ten;//秒十位
wire [3:0] second_one;//秒个位
wire clk_1Hz;
//分频模块，分频到1Hz
fenping i_fenping(
. clk_in(clk),//时钟25.175 MHz，83pin
. clk_1Hz(clk_1Hz) //1Hz
);
//按键消抖
key_jitter i1_key_jitter(
. clkin(clk),
. key_in(key_1),//输入
. key_negedge(key_1_p)//消抖后按键下降沿
);
//按键消抖
key_jitter i2_key_jitter(
. clkin(clk),
. key_in(key_2),//输入
. key_negedge(key_2_p)//消抖后按键下降沿
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1532
