扫码加入VP2103-051 9-36V输入，1.5KV隔离±15V/6W双路输出解决方案
5.50 MB

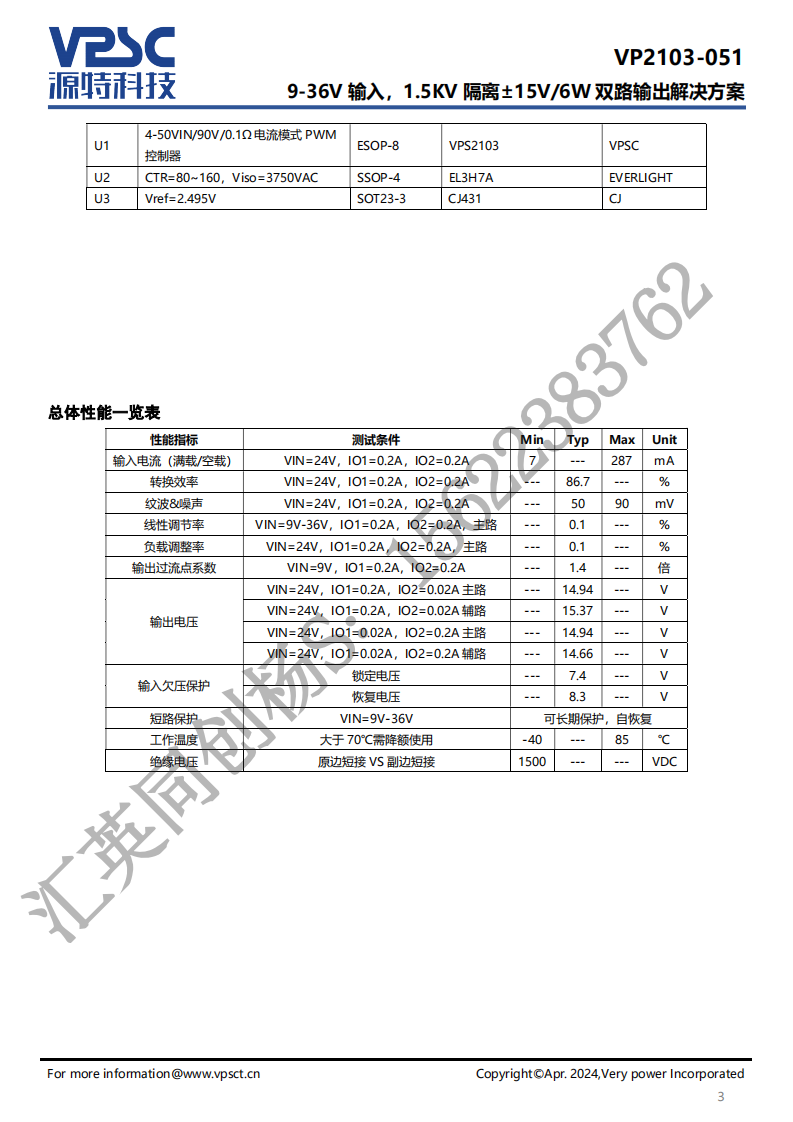

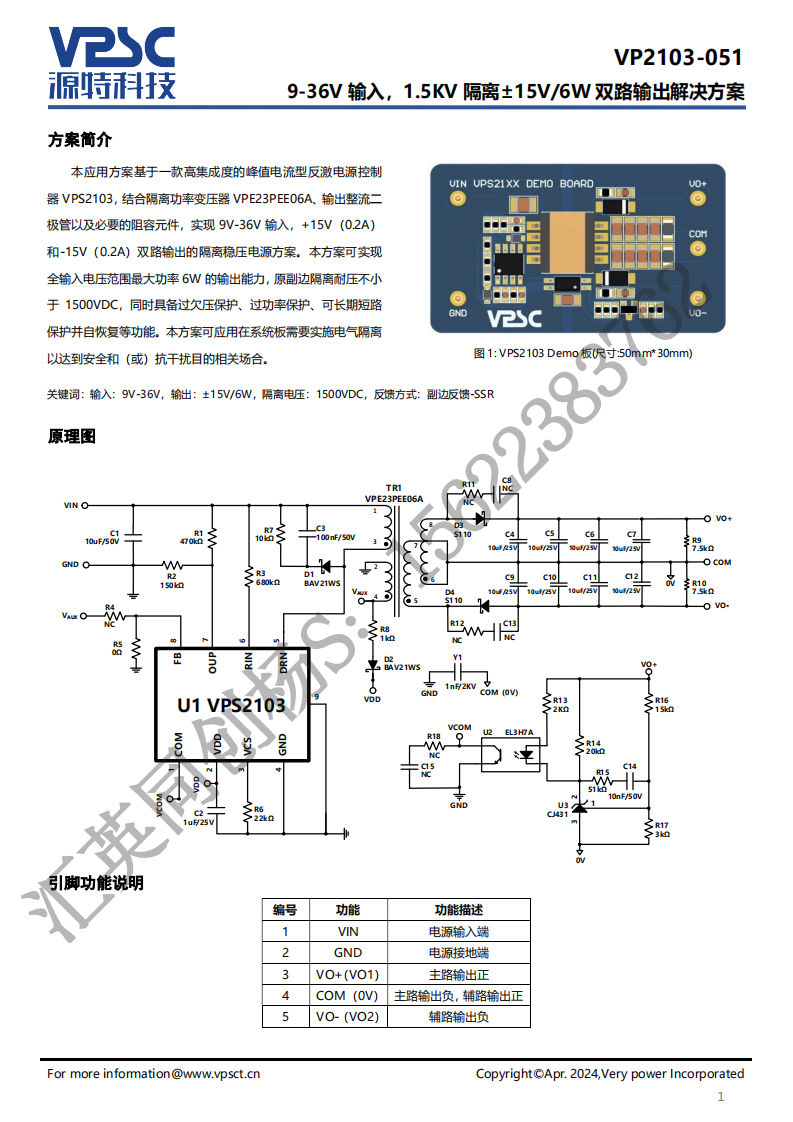

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23PEE06A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，+15V（0.2A）和-15V（0.2A）双路输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备过欠压保护、过功率保护、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| ADF4106BRUZ-RL | 1 | Analog Devices Inc | 6 GHz integer-N PLL |
|
|
暂无数据 | 查看 | |
| S558-5999-T7-F | 1 | Bel Fuse | Datacom Transformer, LAN; 10/100 BASE-T Application(s), 1CT:1CT; 1CT:1CT, ROHS COMPLIANT |
|
|
$2.63 | 查看 | |
| HM2100NLT | 1 | Pulse Electronics Corporation | Datacom Transformer, |
|
|
$5.76 | 查看 |
