扫码加入VP2103-056 9-36V输入，1.5KV隔离5V/6W单路输出解决方案
5.28 MB

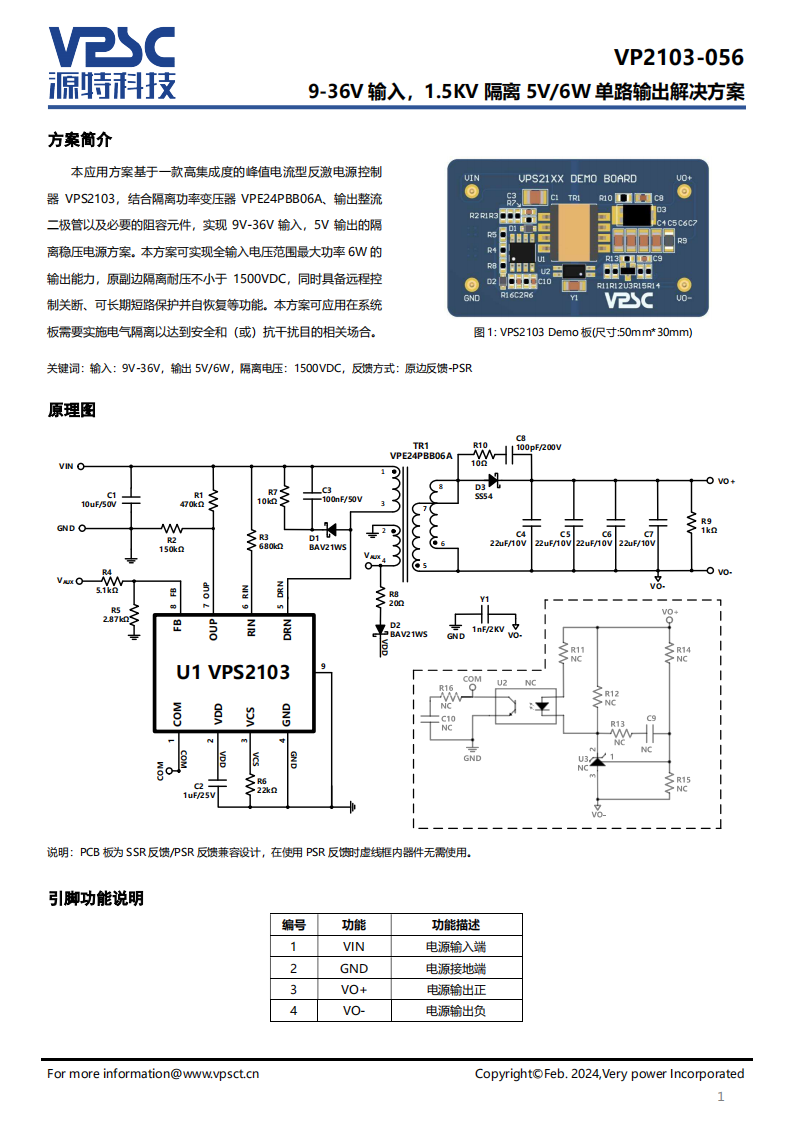

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE24PBB06A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| NA-12W-K | 1 | FUJITSU Semiconductor Limited | POWER/SIGNAL RELAY, DPDT, MOMENTARY, 0.012A (COIL), 12VDC (COIL), 140mW (COIL), 2A (CONTACT), 220VDC (CONTACT), THROUGH HOLE-STRAIGHT MOUNT, ROHS COMPLIANT |
|
|
$2.46 | 查看 | |
| B3SN-3112P | 1 | OMRON Corporation | Keypad Switch, 1 Switches, SPST, Momentary-tactile, 0.05A, 24VDC, 2.06N, Solder Terminal, Surface Mount-straight, ROHS COMPLIANT |
|
|
$1.06 | 查看 | |
| AD9129BBCZ | 1 | Analog Devices Inc | 14-Bit, 5.7 GSPS, RF Digital-to-Analog Converter |
|
|
$119.06 | 查看 |
