扫码加入VP2107-002 18-75V输入，1.5KV隔离5V/6W单路输出解决方案
3.32 MB

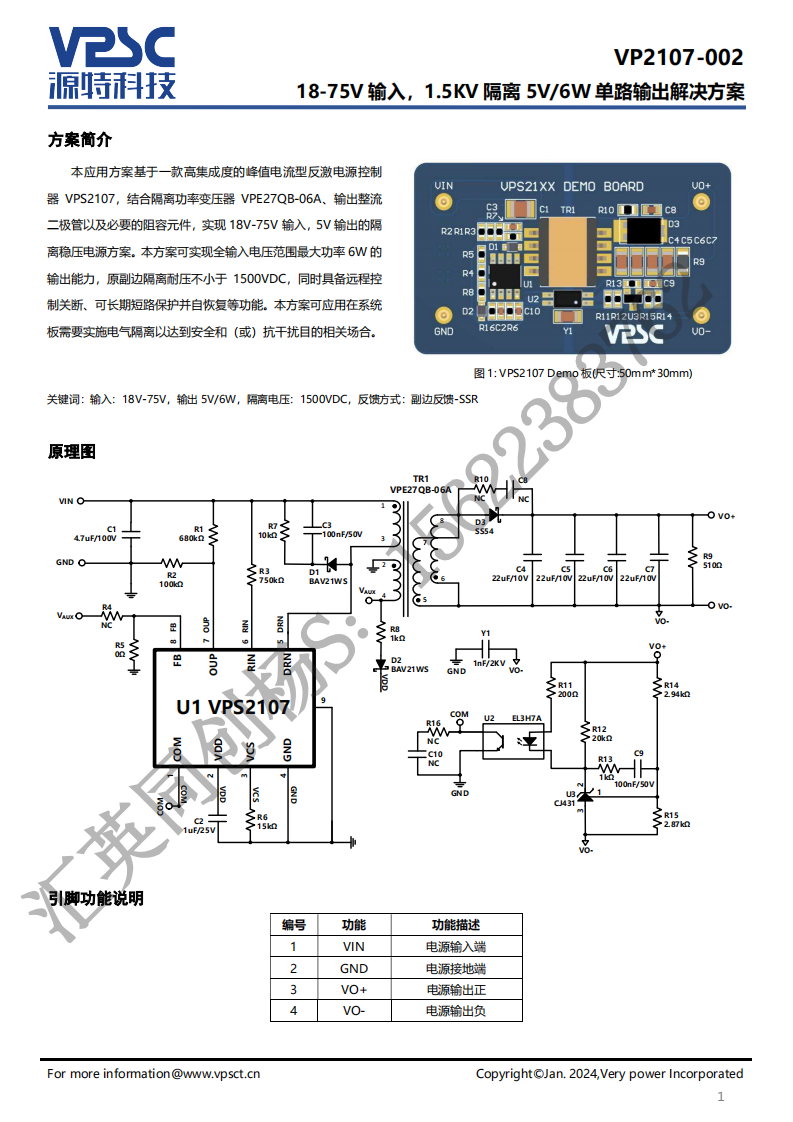

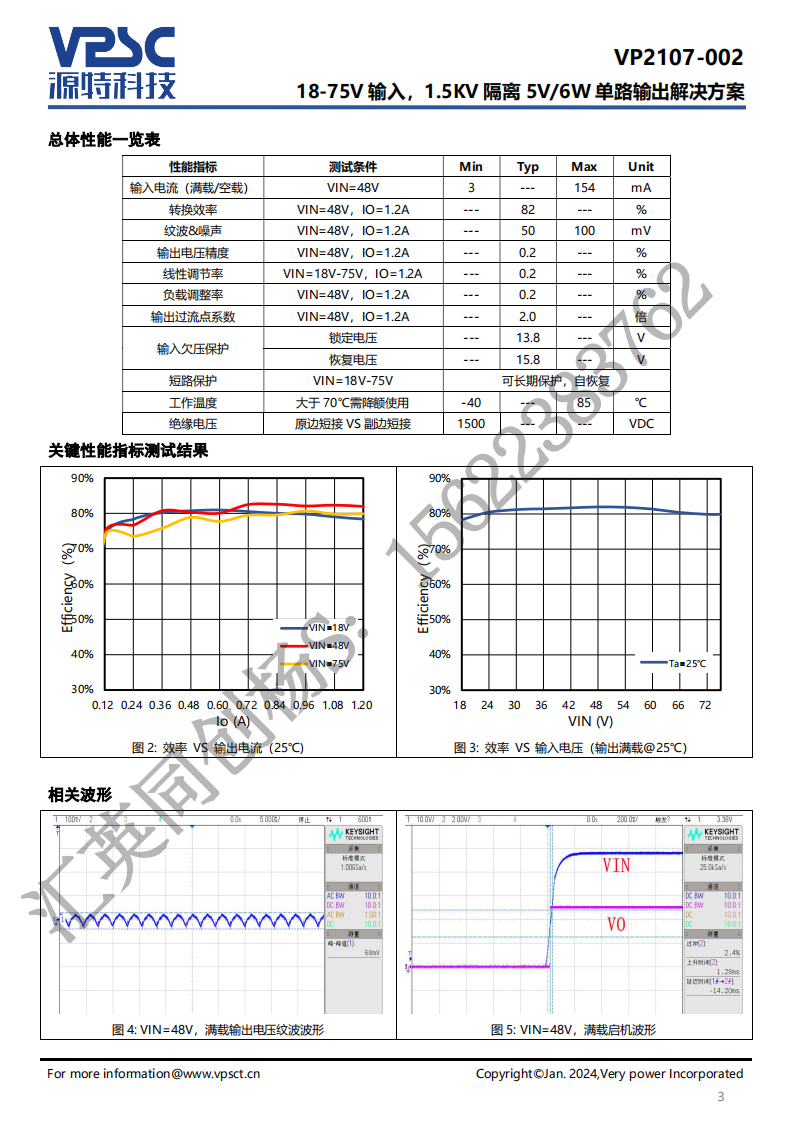

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2107，结合隔离功率变压器VPE27QB-06A、输出整流二极管以及必要的阻容元件，实现18V-75V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。

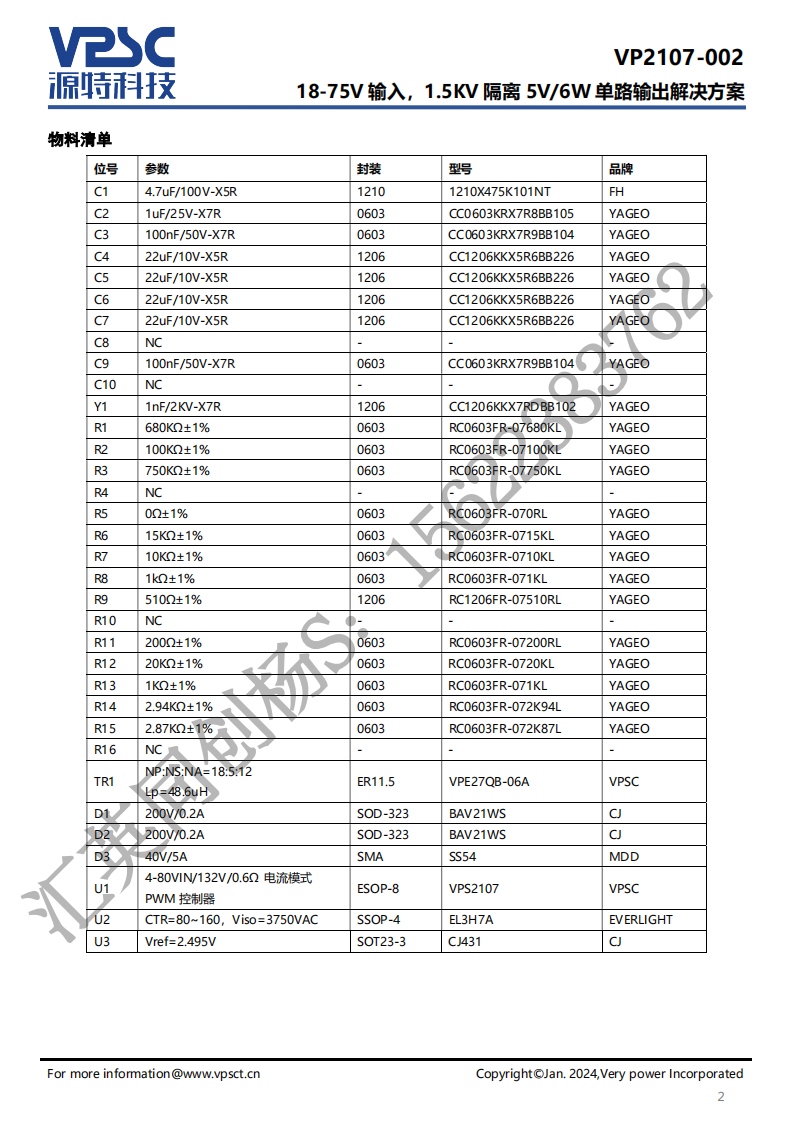

| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| M83536/10-023M | 1 | Microsemi Corporation | Power/Signal Relay, 2 Form C, DPDT, Momentary, 0.1A (Coil), 28VDC (Coil), 2800mW (Coil), 10A (Contact), 28VDC (Contact), DC Input, Random, AC/DC Output, Panel Mount, |
|
|
$144.32 | 查看 | |
| LM2903MX/NOPB | 1 | National Semiconductor Corporation | IC DUAL COMPARATOR, 15000 uV OFFSET-MAX, 1500 ns RESPONSE TIME, PDSO8, ROHS COMPLIANT, SOIC-8, Comparator |
|
|
$0.79 | 查看 | |
| SN74HC14N | 1 | Texas Instruments | 6-ch, 2-V to 6-V inverters with Schmitt-Trigger inputs 14-PDIP -40 to 85 |
|
|
$0.79 | 查看 |
