扫码加入VP2107-008 18-75V输入，1.5KV隔离5V/6W单路输出解决方案
5.43 MB

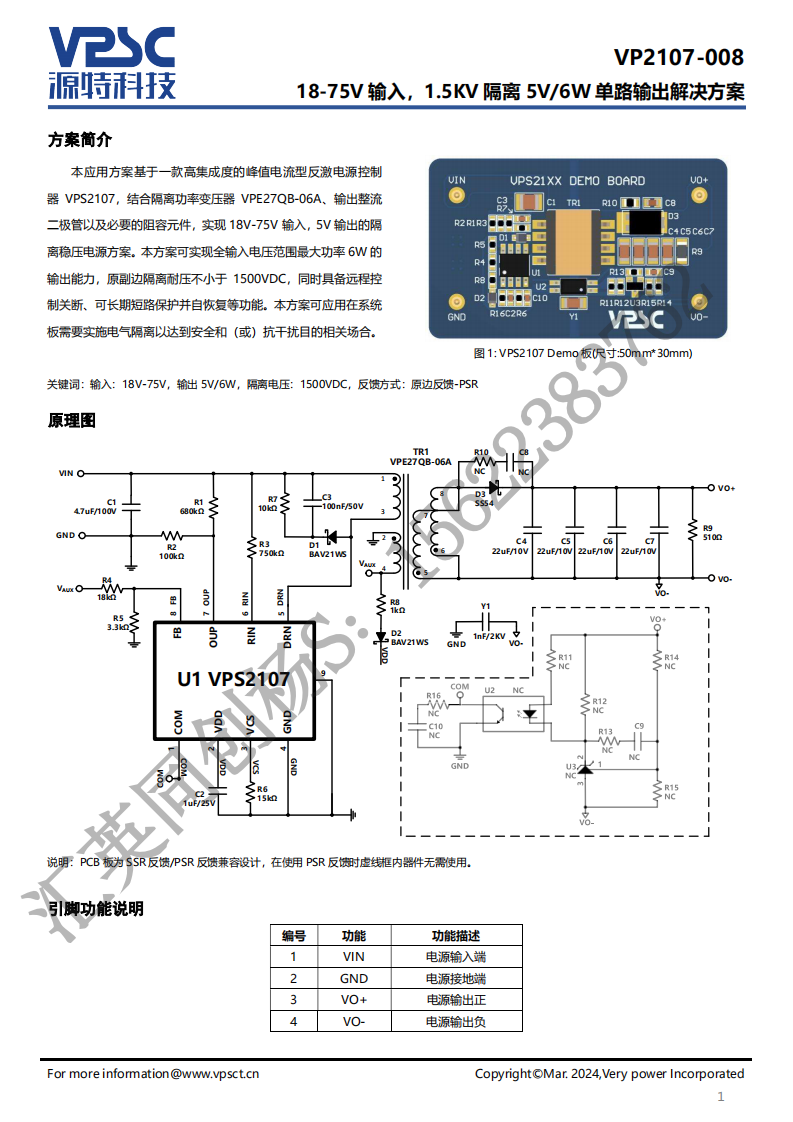

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2107，结合隔离功率变压器VPE27QB-06A、输出整流二极管以及必要的阻容元件，实现18V-75V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| HCPL2631SD | 1 | onsemi | 8-Pin DIP Dual-Channel High Speed 10 MBit/s Logic Gate Output Optocoupler (Not recommend for new design. The new equivalent part number is HCPL26xxM), 1000-REEL |
|
|
$1.73 | 查看 | |
| ADS1148IPWR | 1 | Texas Instruments | 16-bit 2-kSPS ADC with PGA, reference and IDAC for precision sensor measurement 28-TSSOP -40 to 105 |
|
|
$12.09 | 查看 | |
| ASFLMB-25.000MHZ-LC-T | 1 | Abracon Corporation | MEMS OSC XO 25.0000MHZ LVCMOS |
|
|
$1.57 | 查看 |
