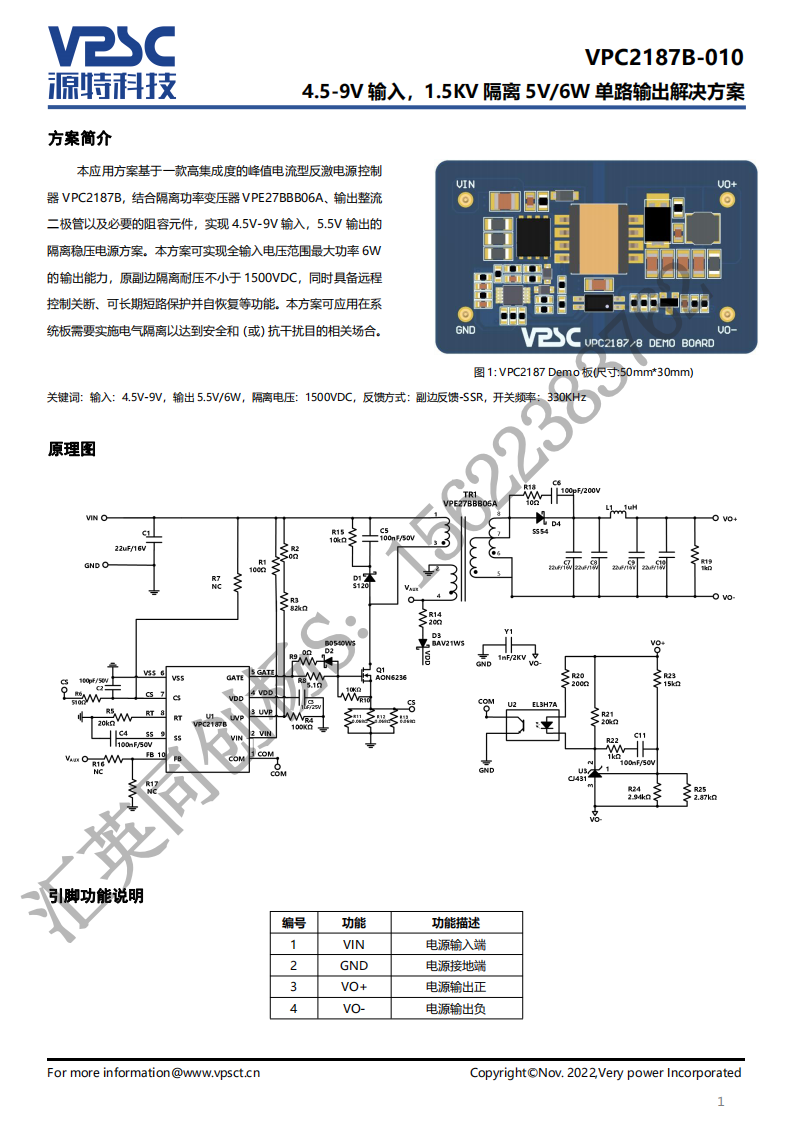

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187B，结合隔离功率变压器VPE27BBB06A、输出整流二极管以及必要的阻容元件，实现4.5V-9V输入，5.5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
阅读全文
1699
扫码加入VPC2187B-010 4.5-9V输入，1.5KV隔离5V/6W单路输出解决方案
5.05 MB
本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187B，结合隔离功率变压器VPE27BBB06A、输出整流二极管以及必要的阻容元件，实现4.5V-9V输入，5.5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
