扫码加入VP2187B-025 7-50V输入，1.5KV隔离5V/15W单路输出解决方案
2.81 MB

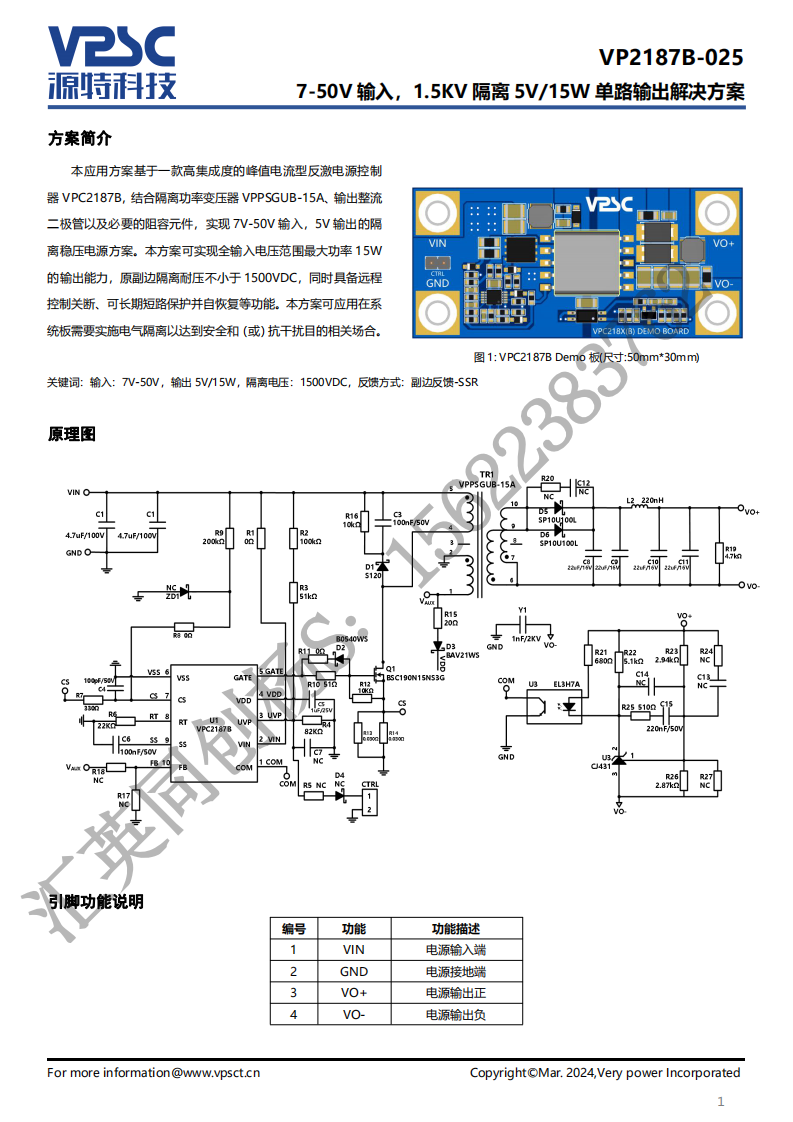

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187B，结合隔离功率变压器VPPSGUB-15A、输出整流二极管以及必要的阻容元件，实现7V-50V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率15W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| CRCW06031M00FKEA | 1 | Vishay Intertechnologies | Fixed Resistor, Metal Glaze/thick Film, 0.1W, 1000000ohm, 75V, 1% +/-Tol, 100ppm/Cel, Surface Mount, 0603, CHIP, HALOGEN FREE AND ROHS COMPLIANT |
|
|
$0.05 | 查看 | |
| VCA824IDGST | 1 | Texas Instruments | Wideband 420MHz, >40dB Gain Adjust Range, Linear in V/V Variable Gain Amplifier 10-VSSOP -40 to 85 |
|
|
$10.23 | 查看 | |
| DS18S20+ | 1 | Maxim Integrated Products | Serial Switch/Digital Sensor, 9 Bit(s), 0.50Cel, Rectangular, 3 Pin, Through Hole Mount, ROHS COMPLIANT, TO-92, 3 PIN |
|
|
$7.58 | 查看 |
