扫码加入VP5021-002 100-500V输入，3KV隔离24V/30W单路输出解决方案
2.21 MB

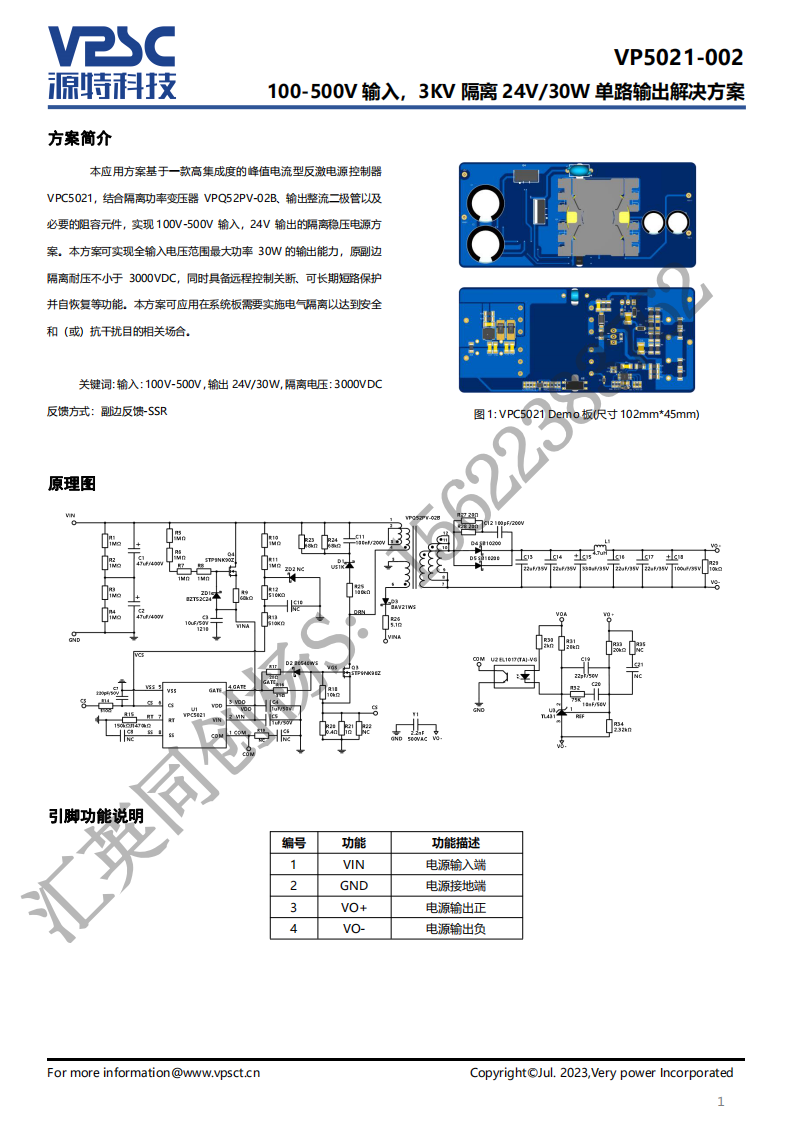

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC5021，结合隔离功率变压器VPQ52PV-02B、输出整流二极管以及必要的阻容元件，实现100V-500V输入，24V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率30W的输出能力，原副边隔离耐压不小于3000VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| NX3225SA-114.285MHZ-EXS00A-CS06528 | 1 | Nihon Dempa Kogyo Co Ltd | Parallel - 3Rd Overtone Quartz Crystal, 114.285MHz Nom, |
|
|
$33.41 | 查看 | |
| PESD0402-140 | 1 | TE Connectivity | Varistor, 14V, Surface Mount, CHIP, 0402, ROHS COMPLIANT |
|
|
$0.45 | 查看 | |
| MMZ1608B121CTAH0 | 1 | TDK Corporation | Ferrite Chip, 1 Function(s), 0.6A, |
|
|
$0.11 | 查看 |
