扫码加入VP8701B028 12V±10%输入，5KVAC隔离5V/1W单路输出解决方案
6.38 MB

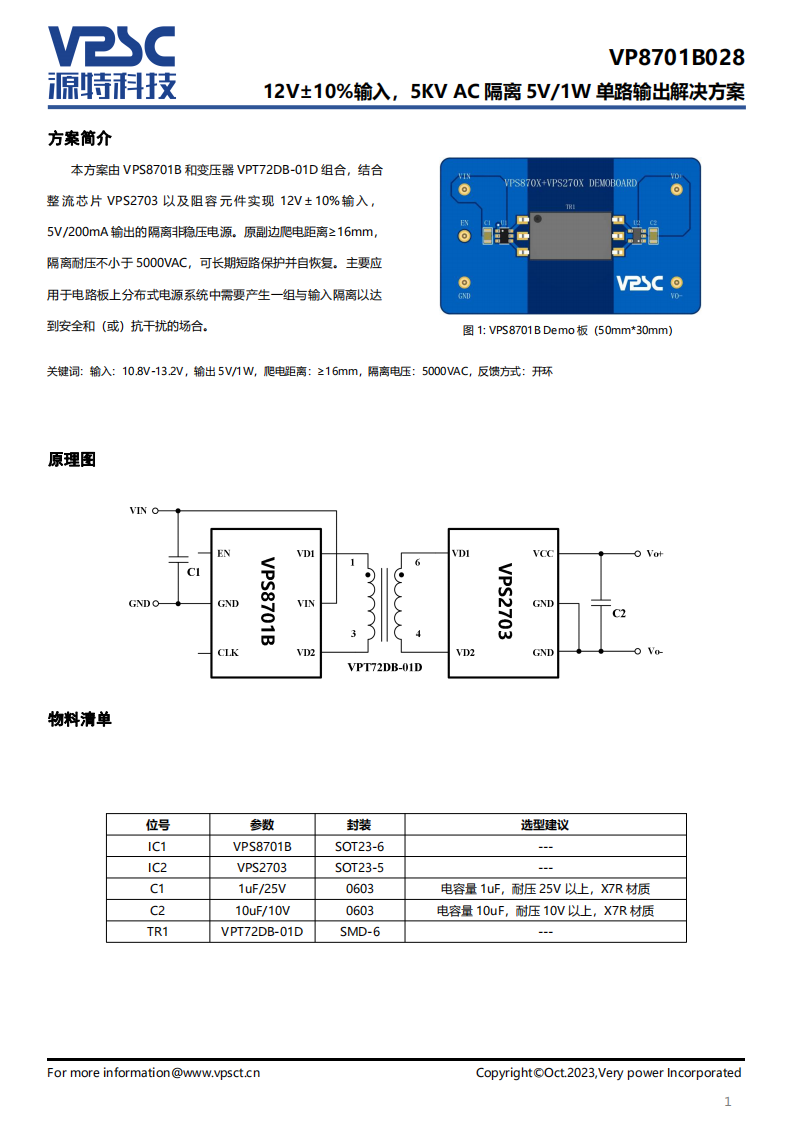

本方案由VPS8701B和变压器VPT72DB-01D组合，结合整流芯片VPS2703以及阻容元件实现12V±10%输入，5V/200mA输出的隔离非稳压电源。原副边爬电距离≥16mm，隔离耐压不小于5000VAC，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和（或）抗干扰的场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| BLM15HG102SN1D | 1 | Murata Manufacturing Co Ltd | Ferrite Chip, 1 Function(s), 0.25A, EIA STD PACKAGE SIZE 0402, 2 PIN |
|
|
$0.11 | 查看 | |
| MCP9701AT-E/TT | 1 | Microchip Technology Inc | ANALOG TEMP SENSOR-VOLTAGE, 2Cel, RECTANGULAR, SURFACE MOUNT, LEAD FREE, PLASTIC, SOT-23, 3 PIN |
|
|
$0.39 | 查看 | |
| M83536/16-022M | 1 | Microsemi Corporation | Power/Signal Relay, 4 Form C, 4PDT, Momentary, 0.11A (Coil), 28VDC (Coil), 3080mW (Coil), 10A (Contact), 28VDC (Contact), DC Input, Random, AC/DC Output, Socket Mount, |
|
|
$191.43 | 查看 |
