Profinet转EtherNet/IP(S7-400/1500/1200、CPU315-2PN/DP)网关 HT3S-PNS-EIS

HT3S-PNS-EIS网关实现Ethernet IP从站转 Profinet从站(S7-400/1200/1500)协议功能，能够实现Ethernet IP的主站PLC设备接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET网络系统。网关在PROFINET一侧是PROFINET 从站，在另一侧支持Ethernet IP从站。支持基于Ethernet IP的自由协议通信。

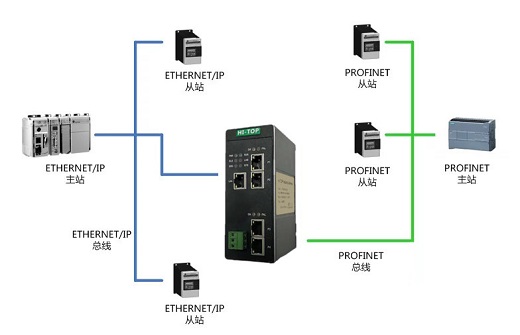

HT3S-PNS-EIS是一款PROFINET从站功能的通讯网关。该产品主要功能是将PROFINET网络和ETHERNET/IP网络连接起来。

HT3S-PNS-EIS网关连接到PROFINET总线中作为从站使用，连接到ETHERNET/IP总线中作为从站使用。

PROFINET技术参数

• 网关作为ProfiNet网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
• 适应ProfiNet V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

ETHERNET/IP技术参数

• 网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。
• 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
• 支持 ODVA 标准 ETHERNET/IP 通信协议。
• 输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。

电气参数

● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
