EtherCAT转EtherCAT 协议转换网关工业级 HT3S-ECS-ECS

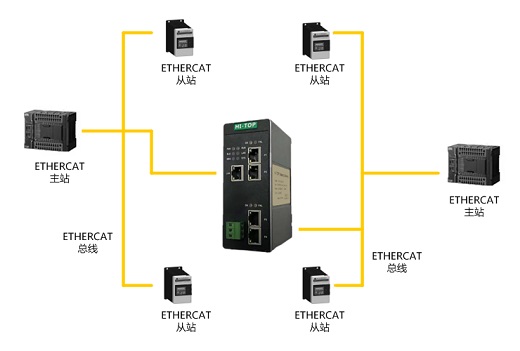

HT3S-ECS-ECS是一款EtherCAT从站功能的通讯网关。该产品主要功能是将2个EtherCAT网络连接起来。HT3S-ECS-ECS网关连接到EtherCAT总线中作为从站使用。
ETHERCAT技术参数
- 网关作为ETHERCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
- 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
- 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
EtherCAT 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-ECS-MTP | Modbus TCP / EtherCAT Slave |
| 2 | HT3S-ECS-MDN | Modbus RTU/RS232/RS485/ EtherCAT Slave |
| 3 | HT3S-ECS-RSE | RS232/RS485自由协议/ EtherCAT Slave |
| 4 | HT3S-ECS-RTP | TCP/IP自由协议 / EtherCAT Slave |
| 5 | HT3S-ECS-CAN | EtherCAT Slave / CAN Master |
| 6 | HT3S-ECS-COP | EtherCAT Slave / CANopen Master |
| 7 | HT3S-ECS-CCS | EtherCAT Slave / CC-Link Slave |
| 8 | HT3S-ECS-CIS | EtherCAT Slave / CC-Link IEFB Slave |
| 9 | HT3S-ECS-DNS | EtherCAT Slave / DeviceNet Slave |
| 10 | HT3S-ECS-ECS | EtherCAT Slave / EtherCAT Slave |
| 11 | HT3S-ECS-EIS | EtherCAT Slave / EtherNet/IP Slave |
| 12 | HT3S-ECS-DPS | EtherCAT Slave / Profibus DP Slave |
| 13 | HT3S-PNS-ECS | EtherCAT Slave / ProfiNet Slave |
