i.MX 93开发板适配Zephyr RTOS全解析

前言

Zephyr是Linux基金会旗下开源实时操作系统（RTOS），由Intel、NXP、Google、Qualcomm等头部厂商持续支持，现已迭代至v4.x。它支持700余款开发板与主流处理器架构。

Zephyr 不是传统 RTOS 的替代品，而是将云计算时代的开发理念引入资源受限的嵌入式世界——解决碎片化、安全性和开发效率问题的下一代基础软件，它的设计理念是：模块化、可裁剪、开箱即用。

i.MX 9352作为NXP推出的轻量级边缘AI处理器，集成2个Cortex-A55核和1个Cortex-M33实时核，其架构设计充分体现了对实时性与复杂任务处理能力的兼顾。为了帮助开发者充分利用i.MX 9352 M33核的实时能力，结合VSCode+MCUX扩展的完整开发体验，本文将介绍如何在Zephyr中完成M33核PWM驱动的验证，帮助读者快速上手 Zephyr 在工业级 SoC 上的移植与测试实践。

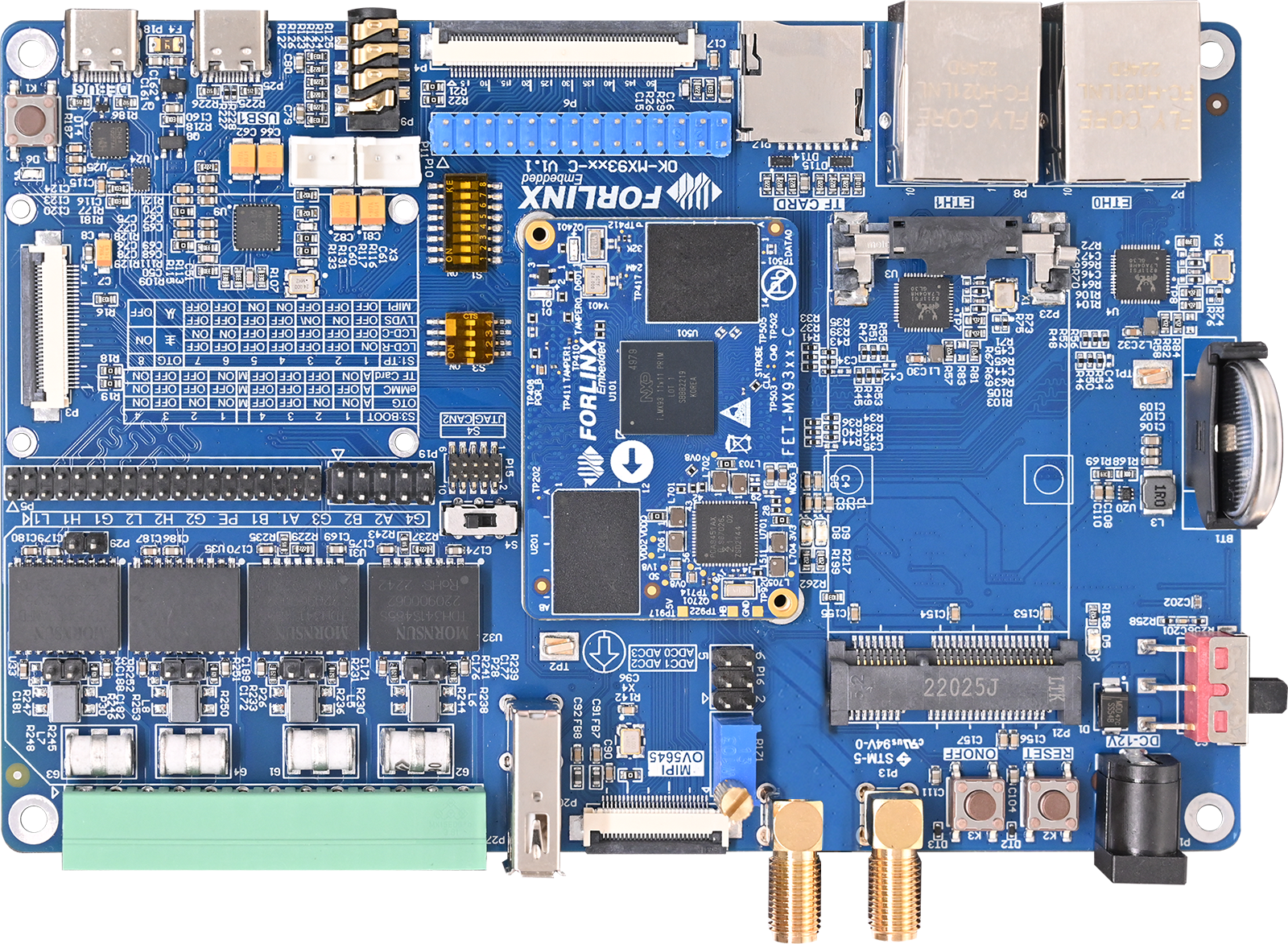

演示平台：飞凌嵌入式OK-MX9352-C开发板

为什么选择Zephyr？

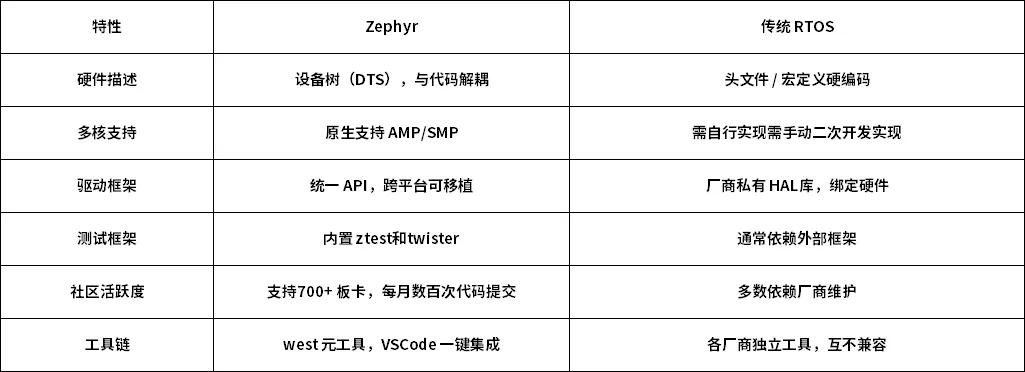

1.1 相比传统RTOS，Zephyr的核心优势

从"写代码配置硬件"到"声明硬件关系"

传统痛点：每换一个MCU引脚或外设，就要重写驱动、调寄存器、改编译选项。Zephyr以Devicetree硬件蓝图（.dts）描述整个硬件布局，更换硬件只需修改蓝图，核心业务代码几乎不动；搭配Kconfig图形化配置工具，可像 Linux 内核一样灵活裁剪系统功能。

从"功能实现"到"安全与功耗原生设计"

传统痛点：传统RTOS的安全、低功耗能力多为后期追加功能，漏洞多、优化难度大。Zephyr从底层设计就以安全为核心，覆盖安全启动链、MPU内存保护、加密服务等全链路安全能力；基于事件驱动的电源管理框架，可实现微安级精准功耗控制。

 从"单一固件"到"可移植的软件资产"

传统痛点：A公司芯片写的驱动，在B公司芯片上几乎要重写。Zephyr 统一设备模型，驱动一次开发可跨厂商芯片复用；蓝牙、Wi-Fi、Matter等协议栈即插即用，与硬件底层隔离，让核心代码成为可复用、可迭代的软件资产。

1.2 Zephyr vs FreeRTOS

Zephyr和FreeRTOS都属于实时操作系统，且都面向物联网场景深化布局，但二者在软件架构、内核设计上有明显差异。

      核心设计哲学

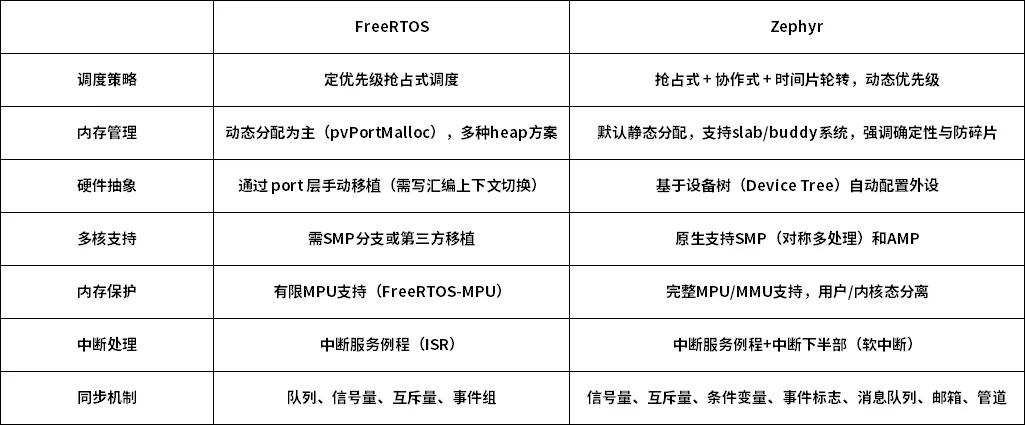

    系统架构

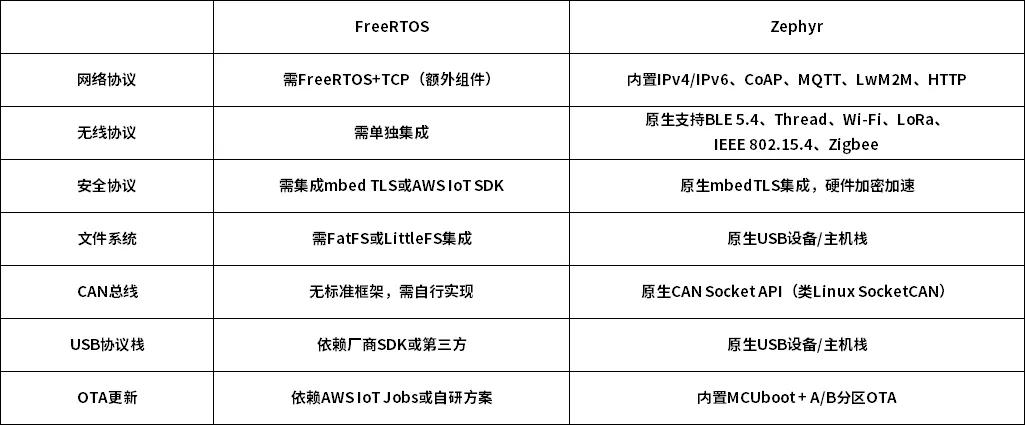

    协议栈与功能

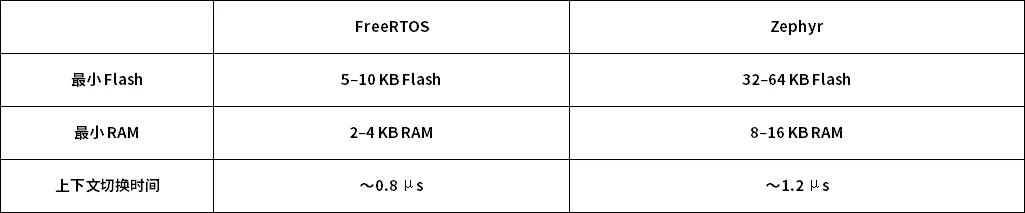

  资源占用Cortex-M4最小核无外设

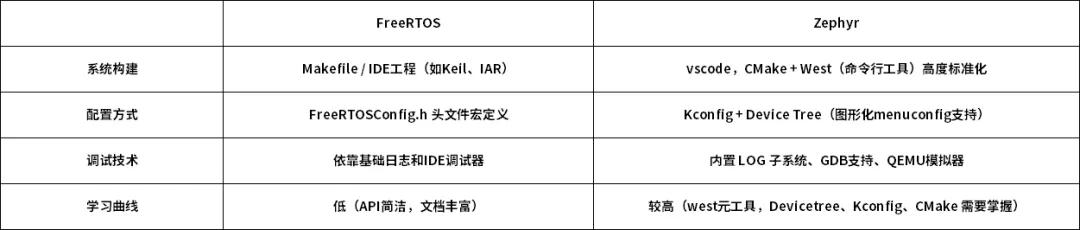

开发环境与调试

根据上述对比，发现Zephyr也有一下短板：

学习曲线陡峭

资源占用更大

构建系统复杂

上下文切换性能不如 FreeRTOS

从对比能看出，Zephyr的短板主要集中在入门阶段和极致资源受限场景，一旦团队熟悉开发流程、硬件资源满足要求，这些劣势会快速弱化；而它的可移植性、安全能力、生态优势，会随着项目复杂度提升愈发明显。

1.3 Zephyr 应用场景

医疗与可穿戴设备

Zephyr的确定性实时响应和低功耗特性，可支撑连续血糖监测、心脏监护等医疗级应用，满足量产医疗设备的技术要求。

工业自动化

支持10BASE-T1S等工业以太网协议，适配工厂自动化、过程控制场景，OSADL已为Zephyr建立工业领域量化性能基准。

智能家居与消费电子

从Matter协议支持到蓝牙5.4完整协议栈，Zephyr正成为智能家居生态核心支撑。Arduino VENTUNO Q平台已采用 Zephyr确保时间关键型任务的确定性执行。

汽车电子

随着汽车电子架构向集中式演进，Zephyr的模块化设计和内存保护机制满足了汽车功能安全要求，是车载域控制器的理想选择。

开发环境搭建（VSCode+MCUX）

2.1 工具准备

推荐使用NXP MCUXpresso for VS Code扩展，插件已内置核心能力：

1. CMakePresets.json一键构建

2. SEGGER J-Link / LinkServer调试支持

3. 设备树可视化可直接预览 .overlay 文件

安装步骤：

1. 安装VS Code编辑器

2. 在扩展市场搜索并安装MCUXpresso for VS Code

3. 按插件引导安装west、Zephyr SDK、arm-none-eabi-gcc工具链

2.2 工程结构

使用CMakePresets.json管理构建配置，每个应用统一如下结构：

my_app/

├── CMakeLists.txt

├── CMakePresets.json        ← 指定 BOARD、构建目录

├── prj.conf                 ← Kconfig 全局配置

├── boards/

│   ├── imx93_evk_mimx9352_m33.overlay   ← 板级 DTS 扩展

│   └── imx93_evk_mimx9352_m33.conf      ← 板级 Kconfig 覆盖

└── src/

    └── main.c

CMakePresets.json示例：

{

  "configurePresets": [

    {

      "name": "debug",

      "cacheVariables": {

        "BOARD": "imx93_evk/mimx9352/m33",

        "CMAKE_BUILD_TYPE": "debug"

      }

    }

  ]

}

在VSCode中，点击底部状态栏的Build按钮即可完成编译，无需手动敲命令。

设备树Overlay：Zephyr的硬件描述核心

Zephyr通过Devicetree描述硬件，板级差异通过 .overlay文件叠加，无需修改官方主DTSI文件，这也是 Zephyr 高可移植性的核心设计。

RTC 外设的 Overlay 描述

RTC（实时时钟）是工业与消费电子产品中必不可少的外设。在Zephyr中，外部RTC芯片通过I2C总线挂载，并在 .overlay文件中完整描述其连接关系，应用层只需调用统一的RTC API，无需关心底层硬件差异。

以i.MX93 EVK接入EPSON RX8010为例，overlay需要做两件事：启用I2C控制器并添加RTC子节点，同时通过 aliases让上层应用找到该设备：

/* boards/imx93_evk_mimx9352_m33.overlay */

&lpi2c3 {

    status = "okay";

    clock-frequency = <I2C_BITRATE_FAST>;   /* 400 kHz */

    pinctrl-0 = <&i2c3_default>;

    pinctrl-names = "default";

    rx8010: rx8010@32 {

        compatible = "epson,rx8010";        /* 匹配驱动 binding */

        reg = <0x32>;                       /* I2C 设备地址 */

        status = "okay";

    };

};

/ {

    aliases {

        rtc = &rx8010;                      /* 应用通过 "rtc" 别名访问 */

    };

};

应用代码中只需：

const struct device *rtc = DEVICE_DT_GET(DT_ALIAS(rtc));

struct rtc_time tm = { .tm_year = 125, .tm_mon = 3, .tm_mday = 20 };

rtc_set_time(rtc, &tm);

rtc_get_time(rtc, &tm);

可移植性体现：若将RX8010更换为其他Zephyr支持的 RTC芯片（如DS3231、PCF8563），只需修改overlay 中的 compatible和reg，应用代码零改动。

驱动验证实践

本节展示在i.MX 93开发板的M33核上已完成验证的PWM驱动样例。

样例：pwm_api—使用TPM2 控制器输出PWM信号

我们通过Import Example from Repository导入pwm_api项目后

overlay只需声明别名：

/* boards/imx93_evk_mimx9352_m33.overlay */

/ {

    aliases {

        pwm-test = &tpm2;

    };

};

Kconfig 配置：

/* boards/imx93_evk_mimx9352_m33.overlay */

CONFIG_PWM=y

测试通过 pwm_set_cycles() / pwm_set()设置占空比，可用示波器验证输出波形。i.MX93的TP（Timer/PWM Module）直接映射到Zephyrnxp,kinetis-tpm驱动，无需任何自定义代码。

Zephyr 开发中的常用调试技巧

5.1 Kconfig配置检查

Vscode中project文件中

debug/zephyr/.config 为项目最终合并后的config内容。

5.2 设备树最终输出检查

Vscode中project文件中

debug/zephyr/zephyr.dts 为项目最终合并后的dts内容。

这是排查overlay合并是否生效的最直接方式。

5.3 日志级别

CONFIG_I2C_LOG_LEVEL_DBG=y  # 开启 I2C 驱动调试日志

5.4 ztest 测试框架

所有驱动样例均使用ztest框架，运行后通过串口输出结果。以PWM测试为例，烧录后串口输出如下：

*** Booting Zephyr OS build v4.1.0 ***

Running TESTSUITE pwm_basic

===================================================================

START - test_pwm_nsec

[PWM]: 0, [period]: 2000000, [pulse]: 1000000

[PWM]: 0, [period]: 2000000, [pulse]: 2000000

[PWM]: 0, [period]: 2000000, [pulse]: 0

PASS - test_pwm_nsec in 3005 ms

START - test_pwm_cycle

[PWM]: 0, [period]: 64000, [pulse]: 32000

[PWM]: 0, [period]: 64000, [pulse]: 64000

[PWM]: 0, [period]: 64000, [pulse]: 0

PASS - test_pwm_cycle in 3003 ms

===================================================================

TESTSUITE pwm_basic succeeded

输出说明：

test_pwm_nsec：以纳秒为单位依次设置 50% 占空比（1.65V）、100%占空比（3.3V）、0%占空比（0V），每步保持1秒

test_pwm_cycle：以cycle为单位重复上述三种占空比验证，period=64000cycle，pulse依次为32000/ 64000/0

每条[PWM]行对应一次pwm_set()/pwm_set_cycles()调用，可用示波器或万用表在TPM2输出引脚上验证实际电压。

总结

通过本次i.MX93 M33核的Zephyr移植实践，我们验证了：Zephyr原生的应用pwm_api在i.MX 93 M33核的支持过程。

Zephyr 的核心价值在于：

1. 一套驱动API，覆盖所有平台——更换SoC只改overlay，不改应用代码；

2. 设备树驱动开发——硬件配置与软件逻辑清晰分离；

3. 完整的测试基础设施——ztest+testcase.yaml支持 CI/CD集成；

4. 安全与低功耗原生设计——不是后期补丁，是系统基础设施；

5. 活跃的上游社区 —— 全球超1600名贡献者，每周数百次代码合并。

飞凌嵌入式OK-MX9352-C开发板基于NXP i.MX93设计开发，是一款高性能工业级硬件平台，与Zephyr RTOS适配性优异、稳定性出众，借助Zephyr的工程化能力，开发者可在飞凌嵌入式OK-MX9352-C开发板上快速完成外设驱动开发、系统移植与功能验证，大幅缩短工业产品的研发与量产周期。

对于嵌入式RTOS选型、工业级产品开发的团队而言，飞凌嵌入式OK-MX9352-C开发板+Zephyr RTOS是兼顾开发效率、系统安全与硬件可靠性的优选方案。

飞凌嵌入式OK-MX9352-C开发板：为Zephyr落地提供稳定、高效的工业级硬件底座。
