FINS TCP转Modbus RTU网关实现欧姆龙CJ系列PLC数据采集

一、项目背景与需求

某工业现场采用欧姆龙CJ系列PLC作为核心控制单元，自带网口，默认采用FINS TCP协议通信；现场需将PLC内设备运行参数、温度、压力、状态信号等数据，通过RS485 Modbus RTU协议输出，对接第三方物联网网关，实现数据远程采集、云端上传与远程监控。

项目核心需求：

适配欧姆龙 CJ系列PLC，稳定采集FINS TCP协议数据；

协议双向转换：FINS TCP转RS485 Modbus RTU；

RS485接口支持从站地址1-255自由设置，匹配物联网网关采集要求；

数据传输稳定、无丢包，支持多寄存器数据映射，适配现场多类型数据采集；

工业级防护设计，适配车间复杂电磁干扰、温湿度波动环境，支持长期连续运行。

二、核心设备选型

本次项目选用捷米特JM-FINSTCP-RTU工业协议转换网关，完美匹配现场协议转换与数据采集需求，设备核心优势如下：

协议适配：原生支持欧姆龙FINS TCP协议采集，无缝对接CJ系列PLC网口；

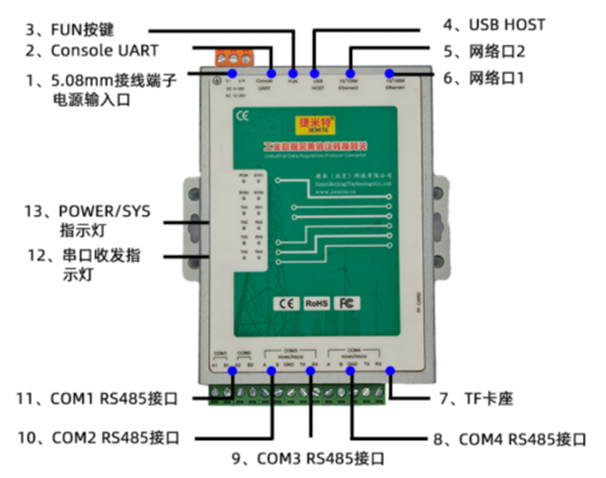

接口配置：搭载4路全隔离RS485接口，三级防护设计，支持Modbus RTU从站模式，从站地址1-255可自定义；

硬件性能：双核CPU+8G eMMC存储，双100M以太网口，宽压9-30V供电，宽温运行，抗干扰能力强；

配置便捷：配套VS配置软件，可视化操作，免编程、免改PLC程序，快速完成数据映射与参数配置。

配套设备：欧姆龙CJ系列 PLC、第三方物联网网关、工业电源、网线、RS485屏蔽双绞线。

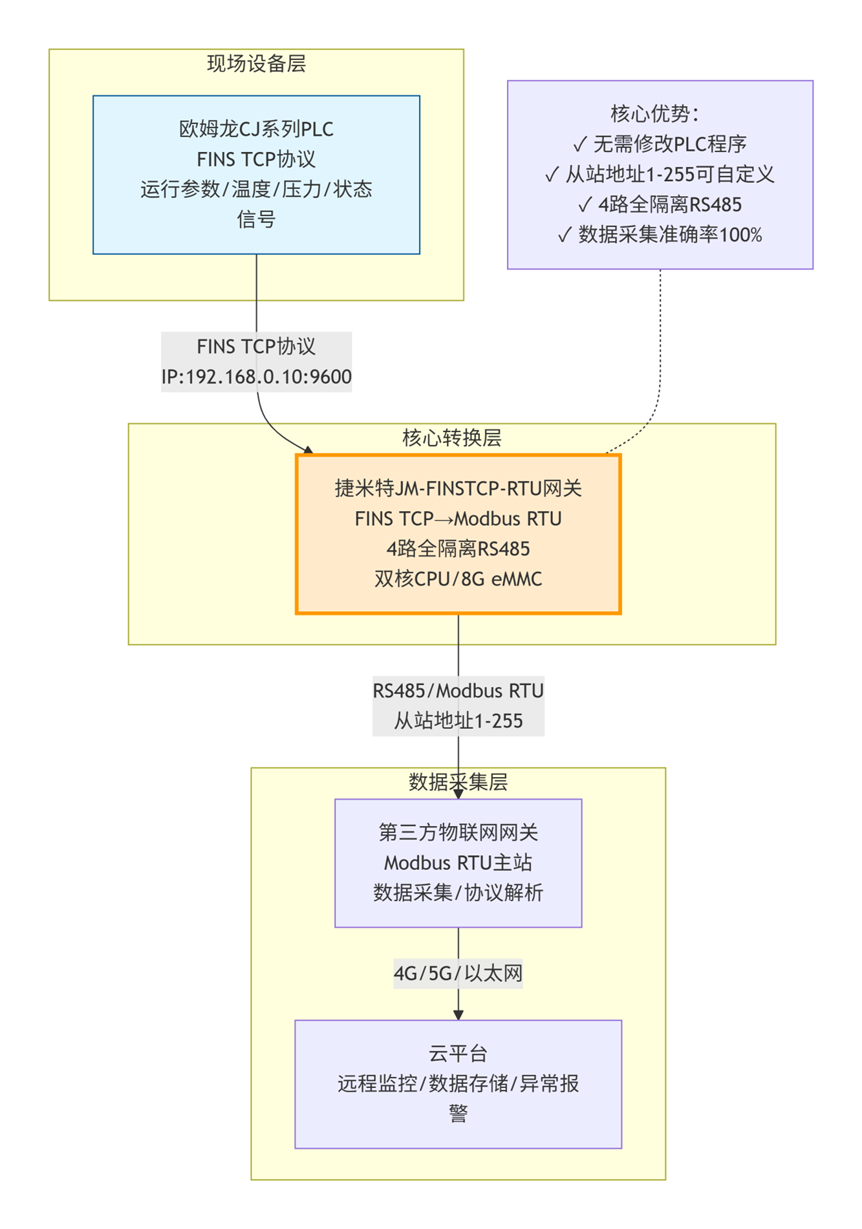

三、系统架构设计

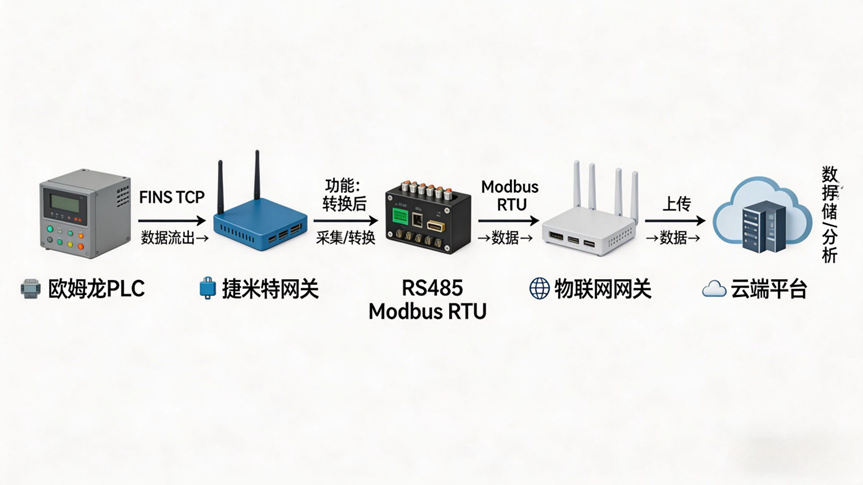

采用欧姆龙CJ系列PLC→捷米特JM-FINSTCP-RTU网关→ 第三方物联网网关的三层通信架构，流程清晰、部署简便：

欧姆龙CJ系列PLC通过网口，以FINS TCP协议接入捷米特网关以太网口（默认IP：168.1.199）；

捷米特网关作为协议转换核心，采集PLC FINS TCP数据，完成协议解析与转换；

网关RS485接口（COM1-COM4 任选）输出Modbus RTU协议数据，设置对应从站地址后，接入第三方物联网网关；

物联网网关接收Modbus RTU数据，完成解析后上传至云平台，实现远程数据监控、存储与分析。

四、关键配置步骤

（一）欧姆龙CJ系列PLC端

确认 PLC 网口正常通信，启用FINS TCP协议，配置PLC IP地址（如 192.168.0.10）、端口号9600，设置FINS网络参数（源节点、目标节点地址），确保PLC与网关网络互通。

（二）捷米特JM-FINSTCP-RTU网关配置

网络连接：电脑IP设为168.1.198，通过网线直连网关Ethernet1口，打开VS配置软件，搜索并连接网关；

采集PLC配置：新建采集设备，选择 “欧姆龙FINS TCP” 协议，输入PLC IP、端口9600，匹配FINS网络参数，完成PLC 设备绑定；

数据标签创建：新建数据标签，对应PLC内需要采集的寄存器（如温度、压力、状态位），配置数据类型（布尔、16位/32位整数、浮点数）；

Modbus RTU配置：启用RS485 Modbus Slave模式，选择COM口，设置波特率9600、8N1，自定义从站地址（1-255），映射采集标签至Modbus寄存器（0 区、1 区、3 区、4 区）；

参数下载：完成配置后，下载工程至网关，重启网关生效，支持在线查看实时数据，验证采集与转换正常。

（三）第三方物联网网关配置

设置物联网网关RS485通信参数（波特率、数据位、校验位与捷米特网关一致），配置Modbus RTU主站模式，输入捷米特网关设置的从站地址，读取对应寄存器数据，完成数据采集对接。

五、应用效果

项目部署完成后，系统运行稳定可靠，完全满足现场数据采集需求：

协议转换稳定：FINS TCP转Modbus RTU延迟低、无丢包，欧姆龙CJ系列PLC数据采集准确率达100%；

地址灵活适配：RS485从站地址1-255可自定义，完美匹配第三方物联网网关采集要求，兼容性强；

部署便捷高效：无需修改PLC 程序，可视化配置简单，施工周期短，大幅降低现场改造难度；

工业稳定性强：网关全隔离RS485接口+工业级防护，抵御车间电磁干扰、温湿度波动，长期连续运行无故障；

数据远程可控：物联网网关稳定接收数据并上传云端，实现欧姆龙PLC数据远程实时监控、异常报警与历史追溯，助力工厂数字化管理升级。

六、案例总结

本案例通过捷米特JM-FINSTCP-RTU协议转换网关，高效解决欧姆龙CJ系列PLC（FINS TCP）与第三方物联网网关（Modbus RTU）的跨协议通信难题。网关支持FINS TCP协议原生采集、RS485从站地址灵活配置、免编程快速部署，适配工业现场恶劣环境，为欧姆龙PLC数据远程采集、设备联网改造、数字化升级提供了稳定、可靠、高性价比的解决方案，可广泛应用于智能制造、产线监控、设备运维等工业场景。
