汽车48V架构从选配到主线：电源分配、热管理与EMC的三重挑战

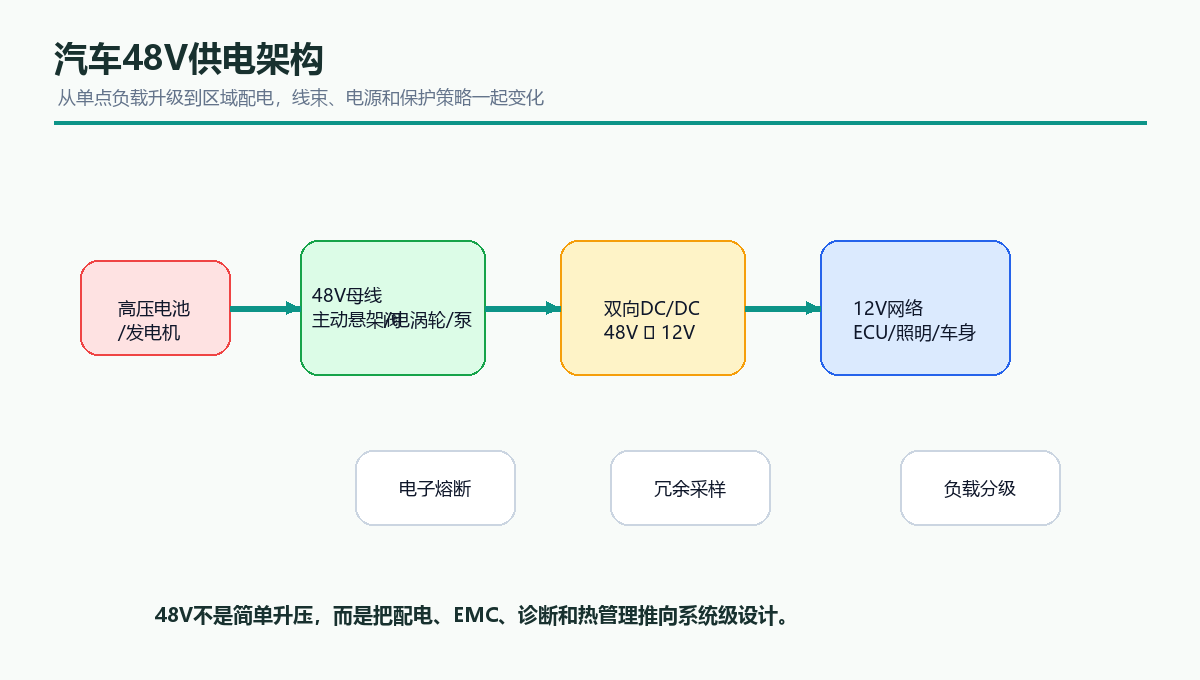

图1 汽车48V供电架构

1. 为什么汽车需要48V

汽车电子负载正在快速增加。主动悬架、电动空压机、电动水泵、座舱计算、智驾计算和热管理系统都需要更高功率。传统12V网络在大功率负载下电流很高，线束压降、发热、连接器成本和保险丝保护都会变得困难。

48V的直接价值是降低同等功率下的电流。电流下降后，线束可以更轻，铜损降低，电源转换效率和系统布置也更有空间。对整车厂来说，48V不只是轻混系统的一部分，也可能成为高功率低压负载的公共供电平台。

但48V并不是简单把电压升高。它会改变整车电源分配、保护策略、EMC边界、热管理和功能安全分析。尤其在区域控制架构下，48V与12V、高压电池、DC/DC和多个域控之间的关系需要重新设计。

短期内，12V网络不会消失。车灯、门锁、传统ECU、传感器和车身控制仍大量使用12V。48V更适合高功率、短时峰值大或持续电流大的负载。因此整车会长期处于48V与12V共存状态。

双向DC/DC成为关键节点。它既要把48V转换为12V，为传统负载供电，也可能在某些工况下反向传输能量。DC/DC的效率、瞬态响应、冗余策略和热设计，都会影响整车供电稳定性。

在区域配电趋势下，电源不再只是从电池盒引出一束线到各处，而是通过区域控制器和电源分配单元管理负载。电子熔断、高边开关、电流采样、温度监测和诊断通信会成为48V网络的重要组成部分。

传统保险丝成本低、可靠性高，但动作后需要更换，且无法提供丰富诊断信息。48V大功率负载更适合使用智能高边开关、电子熔断和可编程保护策略。控制器可以根据电流、温度、持续时间和负载类型判断是否降额、限流或切断。

保护设计的难点在于速度和误触发之间的平衡。短路时需要快速切断，避免线束和器件受损；电机类负载启动时又可能出现正常浪涌，保护阈值如果过低会误触发。连接器接触电阻上升、线束老化和环境温度变化，也会让保护边界变得复杂。

工程上建议把保护分成多级：

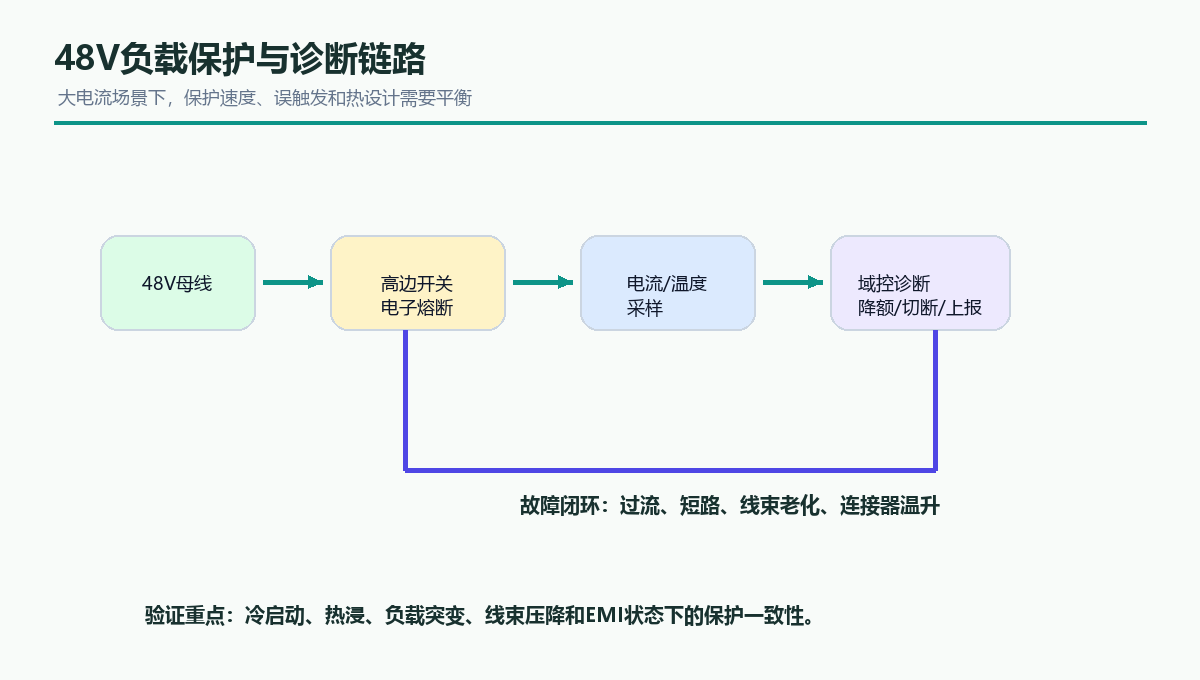

图2 48V负载保护与诊断链路

48V降低了电流，但并不意味着热问题消失。DC/DC、电子熔断、功率MOSFET、电感、连接器和线束仍会产生热。车规环境下还要考虑热浸、发动机舱高温、阳光暴晒、低温冷启动和长时间满载。

热设计不能只看单个器件的额定值。区域控制器内部多个负载同时工作时，局部温升会叠加；PCB铜厚、过孔、散热片、灌封材料和外壳导热路径都会影响实际温度。温度采样点如果离热点太远，控制器可能低估风险。

更稳妥的做法是把热模型和负载策略结合起来。控制器根据温度、负载优先级和车辆状态动态分配功率。例如在极端环境下，舒适性负载可以降额，而安全相关负载必须保留供电优先级。

48V系统通常包含高功率DC/DC、PWM 电机驱动和长线束。更高电压、更快开关和更大功率会带来传导与辐射干扰。EMC设计需要从拓扑、器件、布局、滤波、接地和线束路径一起考虑。

DC/DC输入输出滤波器要兼顾差模和共模噪声。功率回路面积要小，高di/dt节点要远离敏感采样和通信线。线束屏蔽、连接器接地、壳体搭接和整车地网络都会影响最终EMC表现。只在单板上把波形调好，不代表整车测试能通过。

汽车48V架构的价值很明确：降低大功率低压负载电流，支撑更复杂的电子电气架构。但它的落地不是简单增加一条48V母线，而是一次整车供电系统升级。电源分配、保护诊断、热管理和EMC必须协同设计。
