一、项目改造痛点
汽车零部件自动化输送流水线配有多台仅带RS485ModbusRTU串行通讯接口、无原生Profinet以太网通讯能力的存量变频器，产线主控升级为西门子S71511CProfinetIO控制器后，原有变频器无法接入高速工业以太网，只能靠硬接线单点采集运行信号，存在控制响应滞后、无法读取全量数据、能耗无法集中统计、调速精度差等问题。
本项目采用WLOEMB40嵌入式协议转换板卡，搭建Profinet主站与多路ModbusRTU变频器双向数据交互通道，实现了输送电机转速闭环调控、运行参数实时采集、故障联锁停机、能耗数据上传SCADA平台，完成老旧变频设备低成本数字化升级。
二、硬件拓扑架构
1.Profinet主站单元：西门子S71511C PLC，ProfinetIO控制器，周期实时通讯Class1
2.协议转换核心：WLOEMB40嵌入式OEM板卡，内置全栈Profinet协议，硬件UART外接隔离MAX485芯片实现ModbusRTU主站功能，24VDC板载供电，可直接嵌入变频器控制柜内部主板
3.ModbusRTU从站设备：7台三相异步电机变频器，RS485总线手拉手并联，从站地址1~7
硬件接线逻辑
以太网侧：WLOEMB40 RJ45网口接入Profinet工业交换机，与PLC构建100Mbps实时IO通讯链路；
串行侧：板卡硬件UART引脚外接隔离型485电路，单总线挂载7台变频器，总线末端匹配120Ω终端电阻消除信号反射；
供电结构：板卡复用控制柜24V直流电源，无需独立网关壳体，缩减柜体安装空间，降低装配物料成本。

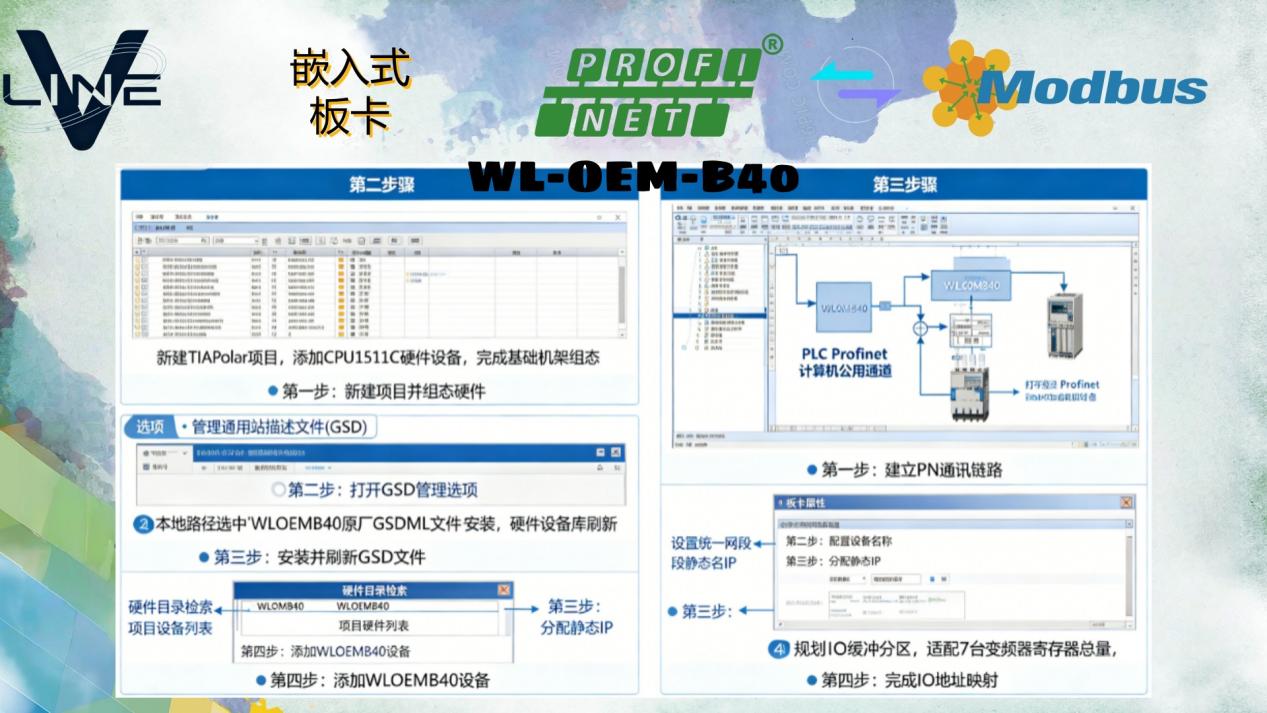

三、TIAPortal博图软件标准化组态流程
1.导入原厂配套GSDML设备描述文件
第一步新建TIAPortal自动化项目，添加CPU1511C硬件设备，完成基础机架组态；第二步在顶部菜单栏选择【选项】【管理通用站描述文件(GSD)】；第三步在本地路径选中WLOEMB40原厂GSDML文件安装，刷新硬件设备库；第四步在硬件目录检索并拖拽WLOEMB40至项目硬件列表。
2.构建Profinet总线、分配IP与IO数据映射
第一步切换【设备与网络】视图，将WLOEMB40拖拽至PLCProfinet总线，建立PN实时通讯链路；第二步在板卡属性界面配置Profinet设备名称，参数与板卡固件预设名称匹配；第三步规划统一网段静态IP；第四步规划IO缓冲分区，适配7台变频器寄存器总量，划分输入输出区并完成地址映射。
3.下载硬件组态，校验Profinet握手通讯
完成寄存器地址映射后编译全项目，将硬件组态下载至S71511C PLC；在线诊断网络状态，确认WLOEMB40运行正常，Profinet周期数据收发稳定。

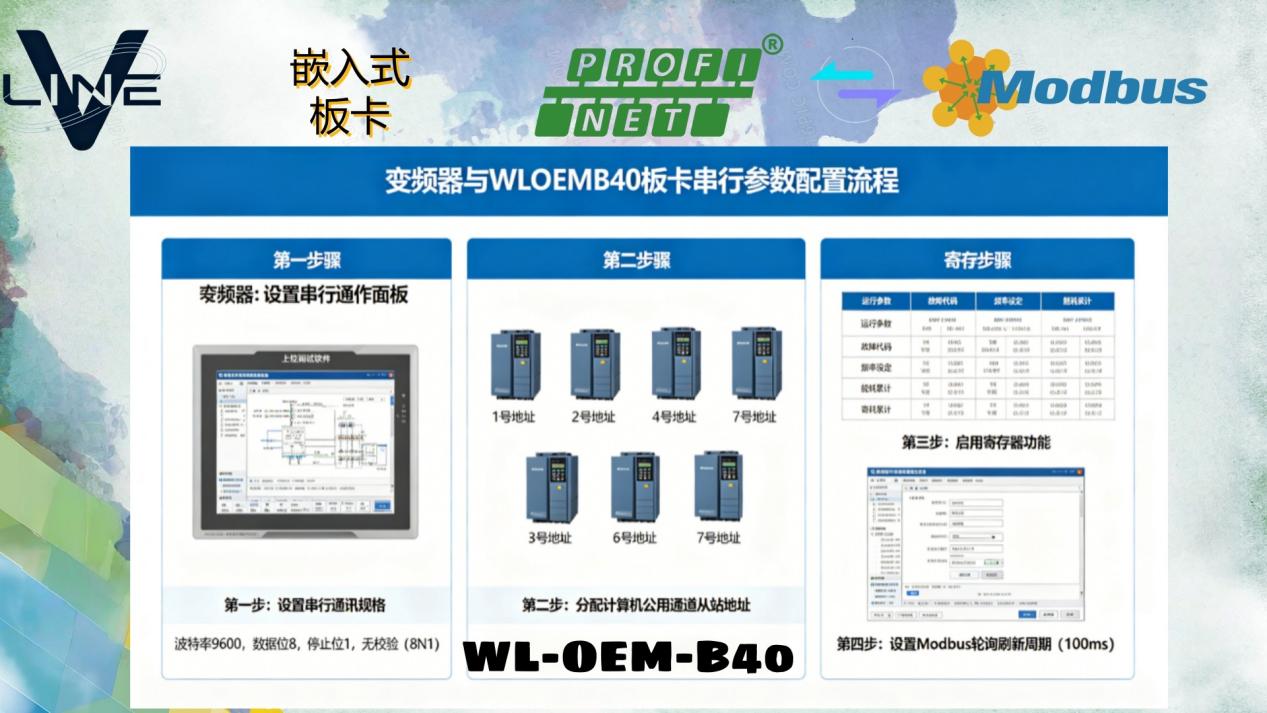

四、变频器ModbusRTU通讯参数匹配配置
通过变频器本地操作通过面板或上位调试软件配置与WLOEMB40板卡匹配的串行参数，具体如下：
一，串行通讯规格，设置为波特率9600，数据位8，停止位1，无校验（8N1）；
二，总线从站地址，为7台变频器依次分配1到7号地址，避免地址冲突；
三，寄存器功能启用，开放运行参数、故障代码、频率设定、能耗累计四类寄存器；
四，设置Modbus轮询刷新周期，将变频器内部通讯周期设为100ms，匹配板卡轮询速率，避免出现总线CRC校验报错和数据丢包问题。
进行在线数据测试与全功能验证，首先通过TIAPortal在线监控变量表，实时读取IW82、IW86等输入寄存器，电机无论空载还是负载运行，电流、转速数值都可以跟随变频器面板同步实时刷新；其次PLC程序向QW78写入目标频率后，变频器能瞬时接收调速指令，输送线可平稳变速，不存在抖动冲击；然后模拟电机过载故障，变频器故障寄存器对应位置1，PLC可触发声光报警并执行全线停机安全联锁；最后开展72小时连续满载运行测试，结果显示Profinet周期稳定为16ms，多路485变频不存在总线冲突，转速、电流数据无跳变，传输延迟低于1ms，可以适配车间变频启停频繁的动态工况。
六，总结
项目落地的核心价值
一是嵌入式一体化集成，WLOEMB40板卡可内嵌到控制柜主板，省去外置独立网关，柜体体积缩减30%，整机BOM物料成本降低18%；
二是具备多从站扩容能力，单路隔离485总线最多支持32台ModbusRTU设备，可适配多输送段、多电机流水线的集中采集需求；
三是原生兼容西门子Profinet生态，配套有标准化GSDML文件，博图可实现零代码组态，不需要自主开发Profinet协议栈，能够缩短项目调试周期；
四是存量设备改造成本可控，不需要整体更换原有变频器，仅加装嵌入式转换板就能接入工业以太网，产线停机改造时长可压缩到半天；
五是可应对恶劣工况保障工业可靠性，串口具备电气隔离、浪涌防护、静电防护能力，适配车间变频电磁干扰强、粉尘大的生产环境，同时支持断线缓存、通讯自动重连恢复。
