光刻工序对颗粒污染的容忍度，是整条产线里最低的。先进制程核心光刻微环境要求 ISO 3~4 级，成熟制程光刻区也普遍要求 ISO 5 级（≥0.3μm 颗粒 ≤10200 个 /m³）；而一颗亚微米颗粒落在晶圆或光刻胶上，就可能造成图形缺陷、断线或线宽异常，直接反映为良率损失。在晶圆进入光刻机之前设防，是投入产出比最高的污染控制手段。
一、微颗粒是怎么 "杀死" 良率的
把尺度拉出来看就清楚了：先进制程的特征尺寸已缩到纳米级，而 0.3μm = 300nm—— 一颗 0.3μm 的颗粒，比好几条金属线加在一起还要大。它落在光刻胶上，会形成局部的图形缺失或桥接；落在掩模版上，会造成同一位置的重复性缺陷；落在晶圆表面，则可能演变为短路或断路。
业界有统计显示，先进制程中相当比例的良率损失与微粒污染相关。更麻烦的是，0.1~0.3μm 这一档 "看不见" 的亚微米颗粒，恰恰是光刻胶缺陷、图案短路 / 断路的常见诱因 ——越小的颗粒，越容易被忽视，越值得盯住。
二、为什么要在 "光刻机之前" 设防
光刻前的工序链，是颗粒进入晶圆表面的最后窗口：晶圆缓存 → 涂胶 → 曝光。涂胶前若晶圆表面附着颗粒，光刻胶旋涂后颗粒会被 "埋" 在图形层里，形成永久缺陷 —— 此时再拦截已经晚了。
空气悬浮颗粒是环境污染的主要来源之一（此外还有设备内部污染、化学品污染等）。在线监测空气颗粒浓度，相当于在晶圆与污染之间建一道 "环境哨所"：颗粒浓度一旦抬升，在它沉降到晶圆之前就能报警、排查、处置。
需要说明一个边界：空气悬浮粒子监测与晶圆表面颗粒检测是两道互补防线—— 前者管环境，后者做最终拦截，不能相互替代。
三、0.3μm 通道，为什么值得单独盯
- 灵敏度基准：0.3μm 是光散射式粒子计数器的通用灵敏度标定档（计数效率 50%@0.3μm，两倍粒径接近 100%），能数到 0.3μm，是 "亚微米防线" 成立的前提；
- 更早的信号：相比 0.5μm 档，0.3μm 通道对过滤器效率下降、新风异常等更敏感，亚微米颗粒抬升往往是洁净度恶化的早期信号；
- 等级梯度可对：ISO 5 级 ≥0.3μm 限值 10200 个 /m³，ISO 4 级 1020 个 /m³，ISO 3 级仅 102 个 /m³——同一粒径档，跨三个数量级，0.3μm 通道是判定这些等级的通用口径之一。
LY-90P 出厂规格书监控级别为 ISO 5~9 级，0.3μm 通道是其六通道中的灵敏度基准档，适用于成熟制程光刻区、周边区、封测区、晶圆缓存与洁净走廊等场景；先进制程核心光刻微环境的 0.1μm 级监测，需要更高灵敏度的设备方案。

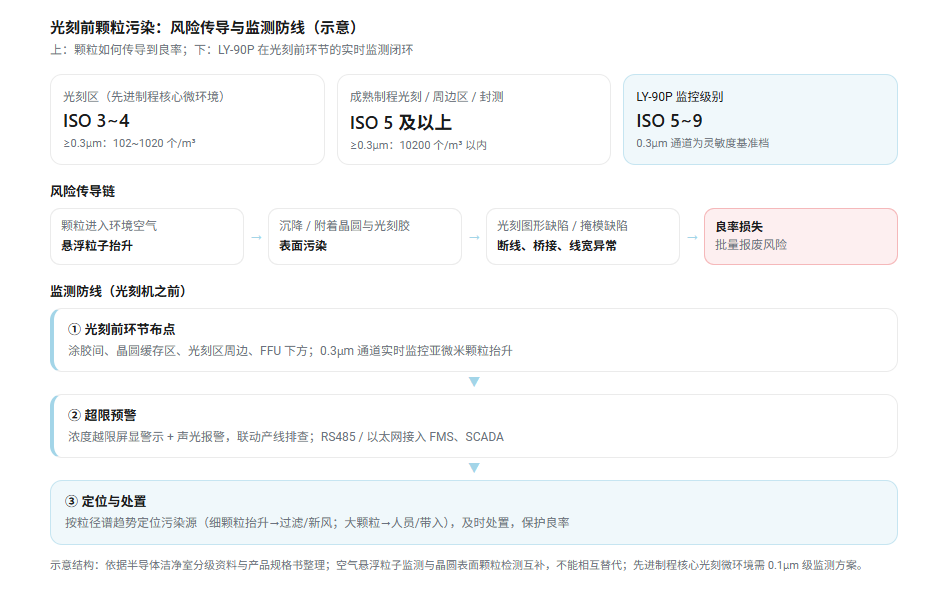

四、LY-90P 怎么落地到光刻前防线
布点
- 涂胶间与晶圆缓存区：晶圆暴露环境的重点监控位；
- 光刻区周边与 FFU 下方：捕捉气流组织异常与过滤器穿透；
- 封测区与洁净走廊：覆盖整个受控环境链条。
监测能力
- 六通道同步计数（0.3μm 至 10μm），0.3μm 通道紧盯亚微米颗粒；
- 浓度越限屏显警示 + 声光报警，第一时间通知值班人员；
- RS485（Modbus RTU）/ 以太网接入 FMS、SCADA 环境监测系统，数据实时归档；
- 按 JJF1190-2008 校准，计量数据可溯源，审计有据。
五、工程落地三要点
1. 采样位置：靠近工艺设备与气流下游，避开送风口正下方和人员活动死角，保证数据代表真实暴露环境；
2. 粒径谱定位：0.3/0.5μm 档抬升多指向过滤器与新风问题，5/10μm 档抬升多与人员活动、颗粒带入相关 —— 趋势对比能快速缩小排查范围；
3. 周期校准：在线设备长期运行后光路与流量会漂移，按规范周期校准才能保证 "0.3μm 通道" 长期可信。
结语
光刻机之前的每一次污染，都可能是一批晶圆的报废。LY-90P 的价值，是把 "光刻前环境是否安全" 变成一条实时、可报警、可追溯的数据流—— 在颗粒落到晶圆之前发现它，良率才有保障。防在光刻机之前，省的是整条产线的成本。
