扫码加入VP2103-006 18-36V输入，1.5KV隔离12V/10W单路输出解决方案
3.16 MB

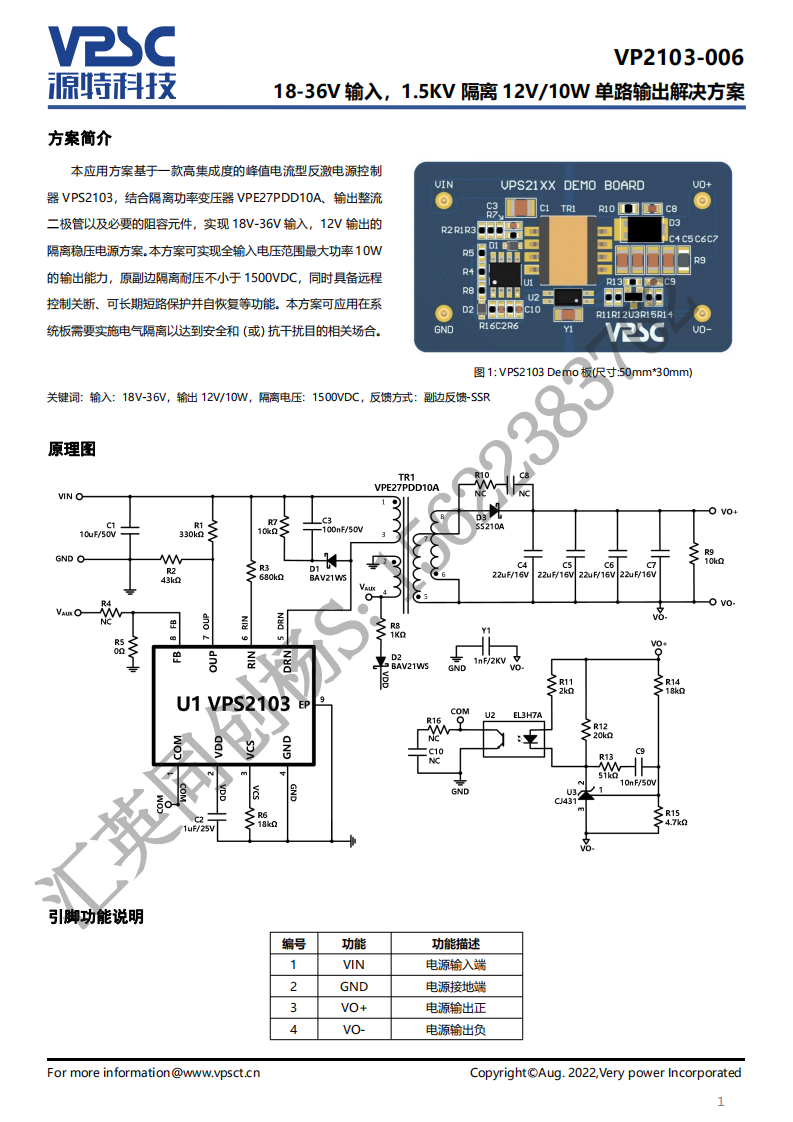

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE27PDD10A、输出整流二极管以及必要的阻容元件，实现18V-36V输入，12V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率10W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| PMLL4148L,115 | 1 | Nexperia | PMLL4148L; PMLL4448 - High-speed switching diodes@en-us MELF 2-Pin |
|
|
$0.17 | 查看 | |
| 74LVC14AD,112 | 1 | NXP Semiconductors | 74LVC14A - Hex inverting Schmitt trigger with 5 V tolerant input SOIC 14-Pin |
|
|
$0.34 | 查看 | |
| LS14250CNR | 1 | Saft Batteries | Primary Battery, Lithium-thionyl Chloride, 1/2AA, 3.6V, 1.2Ah, |
|
|
暂无数据 | 查看 |
