扫码加入VP2103-048 9-36V输入，1.5KV隔离24V/6W单路输出解决方案
5.49 MB

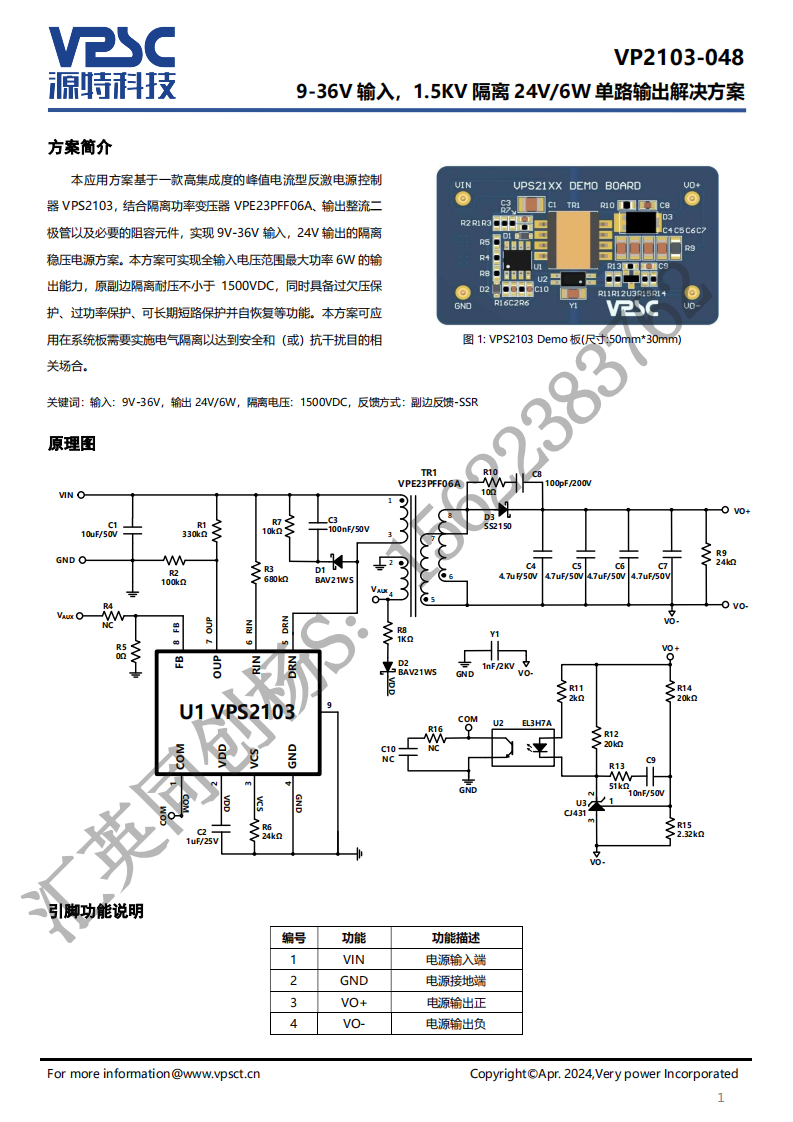

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23PFF06A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，24V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备过欠压保护、过功率保护、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| B39431B3710U410 | 1 | TDK Corporation | 1 FUNCTIONS, 433.92MHz, SAW FILTER, ROHS COMPLIANT, SMD, DCC6C, 6 PIN |
|
|
$2.31 | 查看 | |
| BTA41-800BRG | 1 | STMicroelectronics | 40A standard Triacs |
|
|
$7.82 | 查看 | |
| SN74LVC245APWR | 1 | Texas Instruments | Octal Bus Transceiver With 3-State Outputs 20-TSSOP -40 to 125 |
|
|
$0.3 | 查看 |
