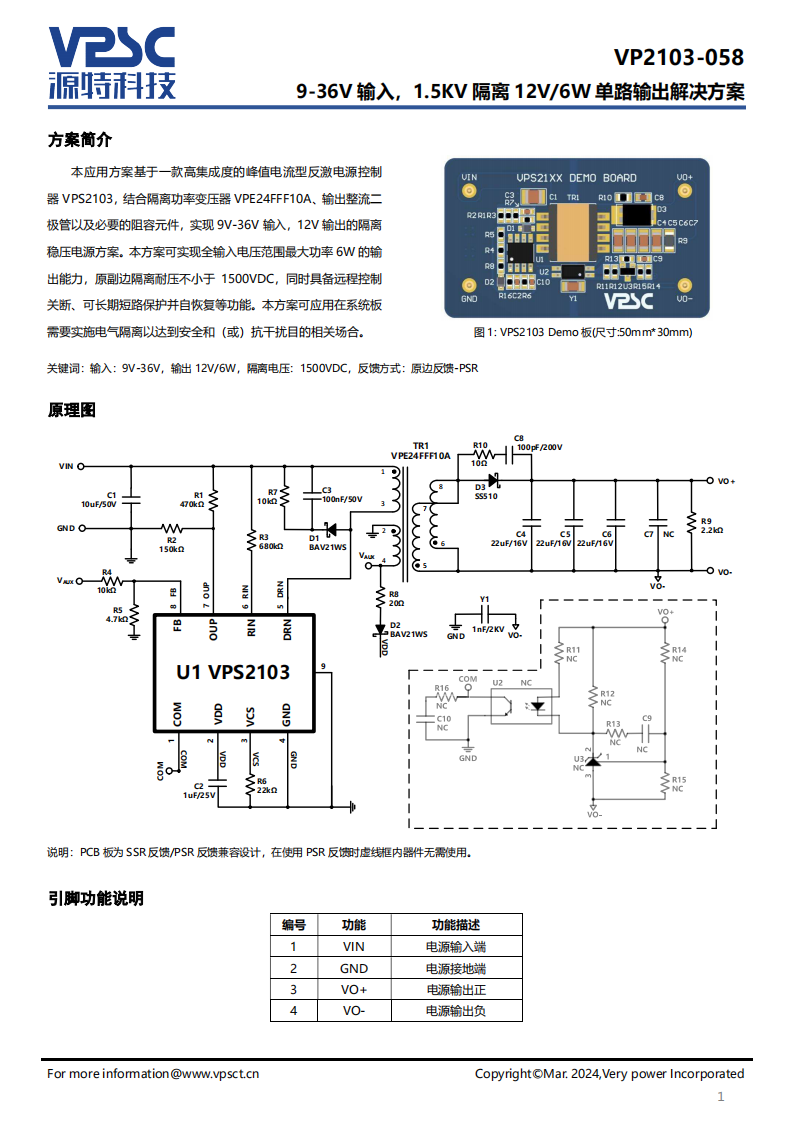

扫码加入VP2103-058 9-36V输入，1.5KV隔离12V/6W单路输出解决方案
5.35 MB
本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE24FFF10A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，12V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| CRCW04020000Z0EDHP | 1 | Vishay Intertechnologies | Fixed Resistor, Metal Glaze/thick Film, 0.2W, 0ohm, Surface Mount, 0402, CHIP, HALOGEN FREE AND ROHS COMPLIANT |
|
|
$0.15 | 查看 | |
| SFH756V | 1 | Avago Technologies | FIBER OPTIC TRANSMITTER, 10Mbps, THROUGH HOLE MOUNT, PLASTIC PACKAGE-4 |
|
|
$13.92 | 查看 | |
| PMR205AC6470M047R30 | 1 | KEMET Corporation | RC Network, Isolated, 47ohm, 250V, 0.47uF, Through Hole Mount, 2 Pins, RADIAL LEADED, ROHS COMPLIANT |
|
|
$3.8 | 查看 |
