扫码加入VP2109-002 9-36V输入，1.5KV隔离3.3V/3W单路输出解决方案
4.14 MB

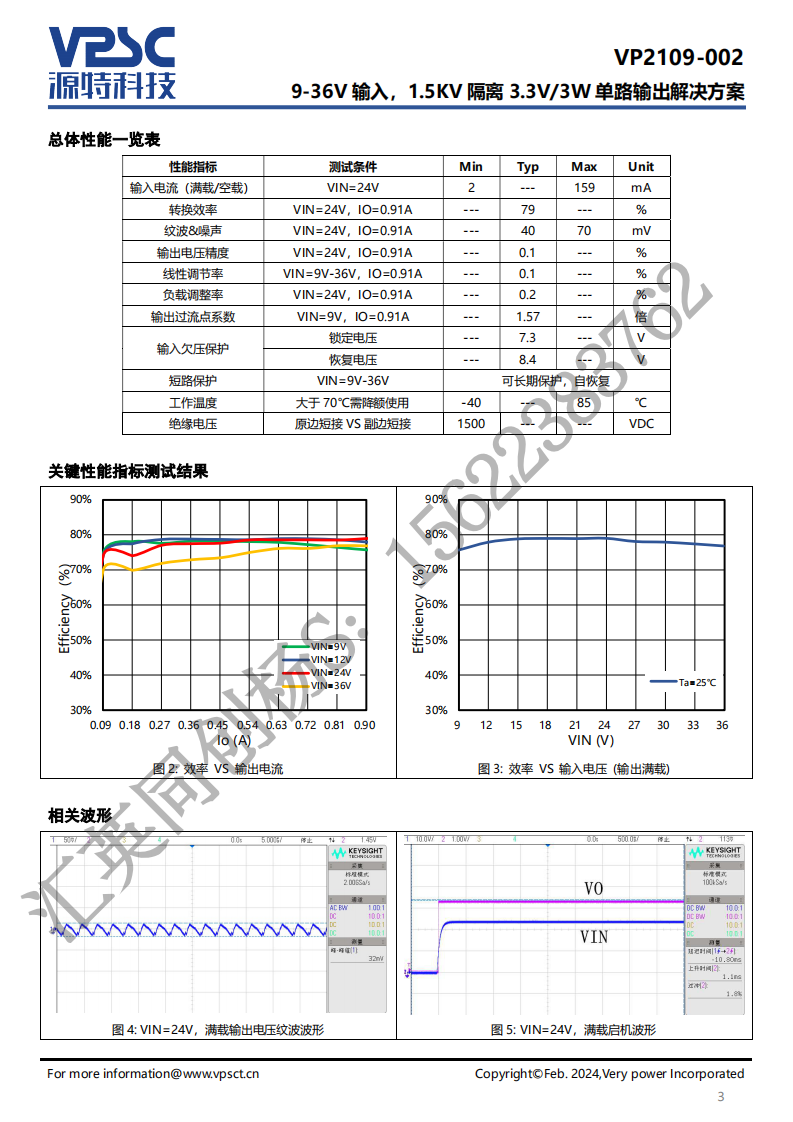

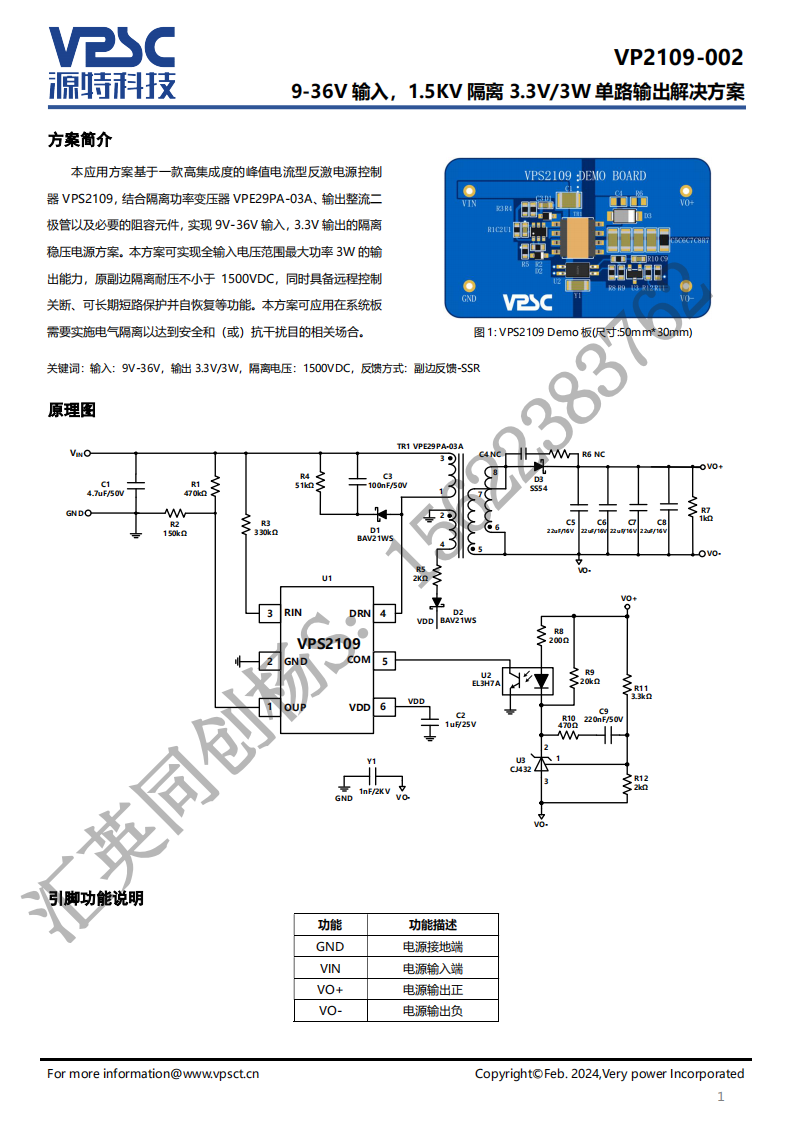

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2109，结合隔离功率变压器VPE29PA-03A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，3.3V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率3W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| DAC7614U/1K | 1 | Burr-Brown Corp | D/A Converter, 4 Func, Serial Input Loading, 5us Settling Time, PDSO16, |
|
|
$11.03 | 查看 | |
| L6206Q | 1 | STMicroelectronics | DMOS dual full bridge driver |
|
|
$5.24 | 查看 | |
| MMBT3904 | 1 | Secos Corporation | Small Signal Bipolar Transistor, 0.2A I(C), 40V V(BR)CEO, 1-Element, NPN, Silicon, ROHS COMPLIANT, PLASTIC PACKAGE-3 |
|
|
$0.04 | 查看 |
