扫码加入VP2187-001 9-36V输入，1.5KV隔离12V/15W单路输出解决方案
661.03 KB

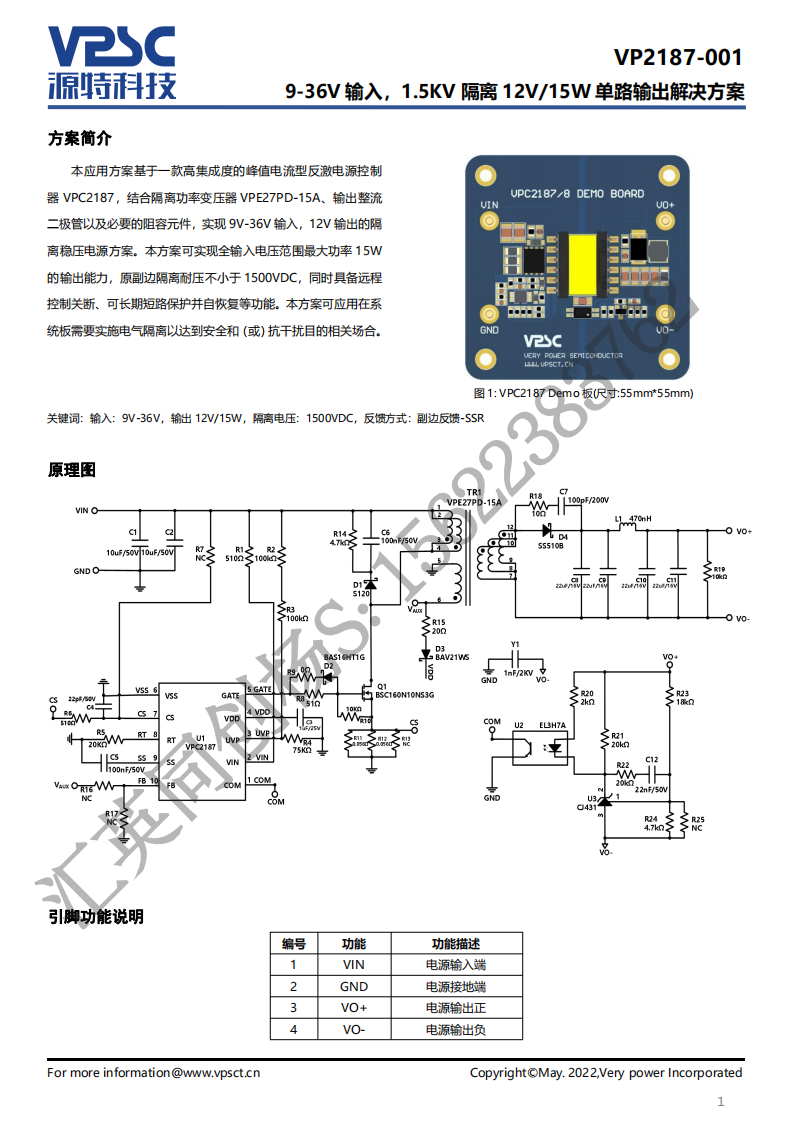

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187，结合隔离功率变压器VPE27PD-15A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，12V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率15W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| MLZ1608M100WT000 | 1 | TDK Corporation | General Purpose Inductor, 10uH, 20%, 1 Element, Ferrite-Core, SMD, 0603, CHIP, 0603, HALOGEN FREE AND ROHS COMPLIANT |
|
|
$0.1 | 查看 | |
| D01-9923246 | 1 | Harwin | IC Socket, SIP32, 32 Contact(s), LEAD FREE |
|
|
$6.44 | 查看 | |
| 8655MH1501BLF | 1 | Amphenol FCi | D Subminiature Connector |
|
|
$4.08 | 查看 |
