扫码加入VP2187-003 9-36V输入，1.5KV隔离5V/15W单路输出解决方案
2.17 MB

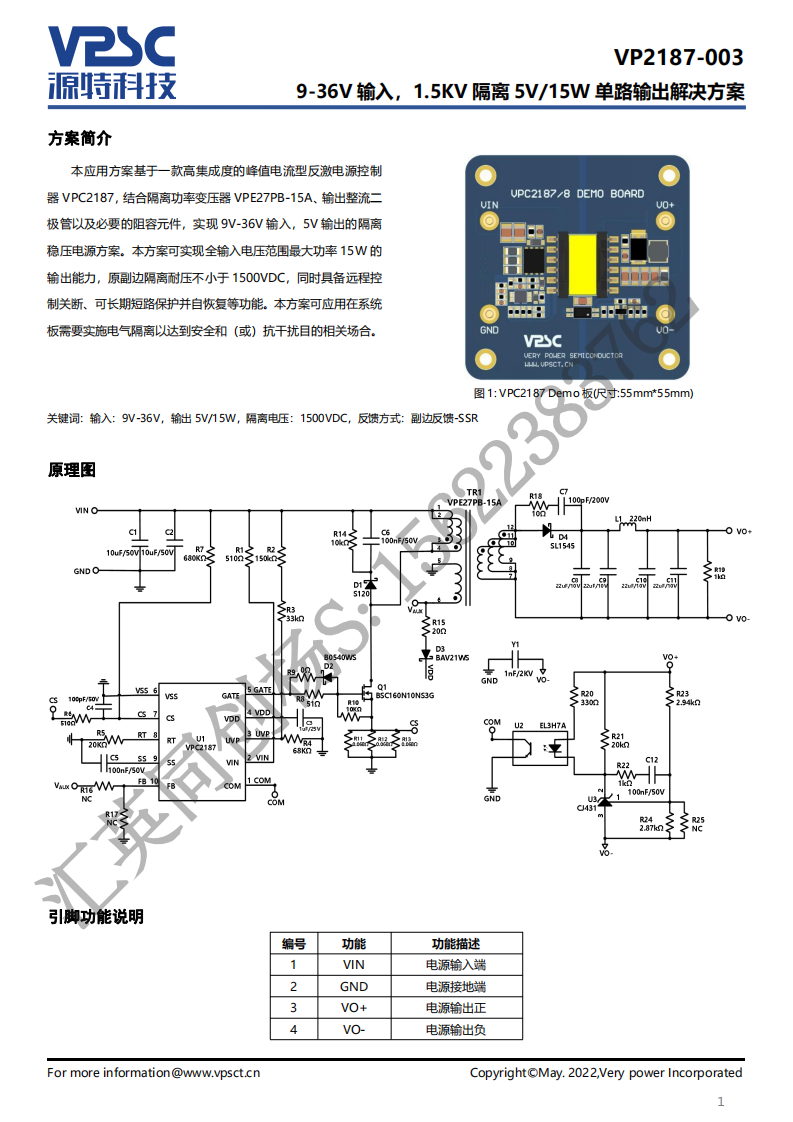

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187，结合隔离功率变压器VPE27PB-15A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率15W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| ATXMEGA64A4U-CU | 1 | Microchip Technology Inc | IC MCU 8BIT 64KB FLASH 49VFBGA |
|
|
$4.53 | 查看 | |
| BCM5241A1IMLG | 1 | Broadcom Limited | Ethernet Transceiver, PACKAGE |
|
|
$3.42 | 查看 | |
| L99MD01XP | 1 | STMicroelectronics | Octal Half-Bridge Driver with SPI control for Automotive Application |
|
|
暂无数据 | 查看 |
