扫码加入VP2187-012 9-36V输入，1.5KV隔离5V/10W单路输出解决方案
6.74 MB

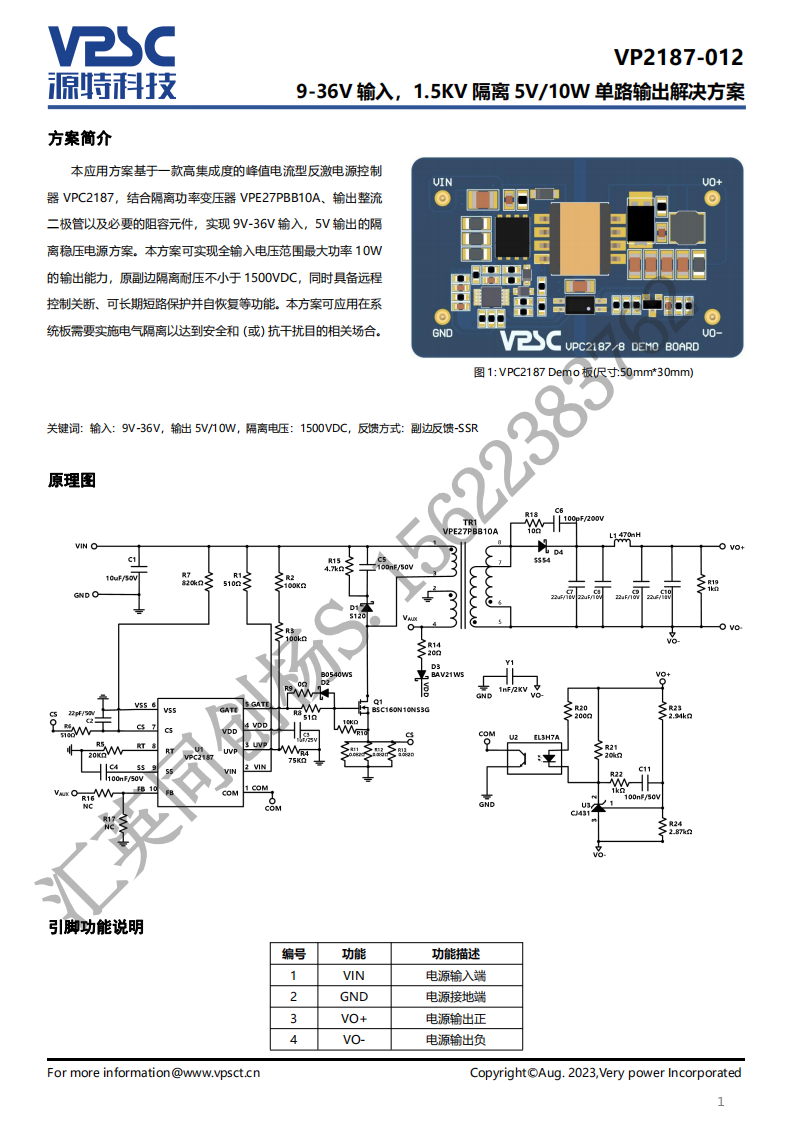

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187，结合隔离功率变压器VPE27PBB10A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率10W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| BLM18SG121TZ1D | 1 | Murata Manufacturing Co Ltd | Ferrite Chip, 1 Function(s), 1A, EIA STD PACKAGE SIZE 0603, SMD, 2 PIN |
|
|
$0.11 | 查看 | |
| MAX232CSE+T | 1 | Maxim Integrated Products | Line Transceiver, 2 Func, 2 Driver, 2 Rcvr, CMOS, PDSO16, SO-16 |
|
|
$5.26 | 查看 | |
| LTC6903CMS8#PBF | 1 | Analog Devices Inc | 1kHz - 68MHz Serial Port Programmable Oscillator |
|
|
$4.64 | 查看 |
