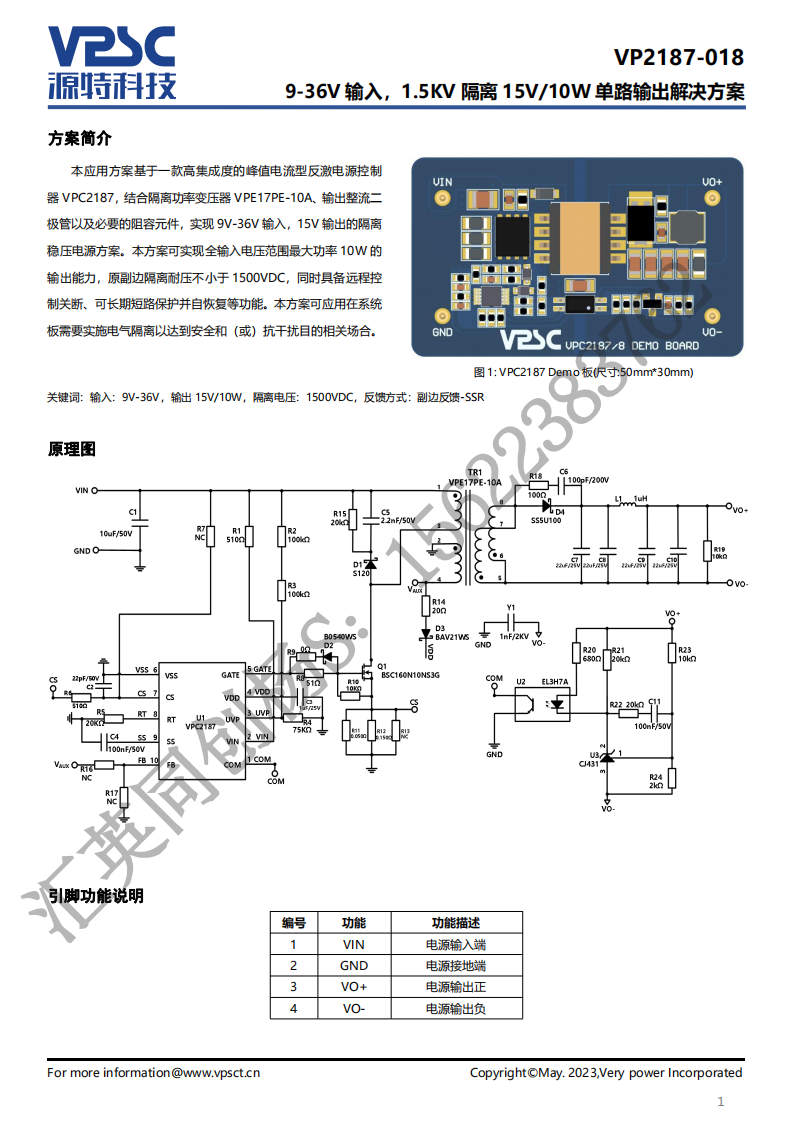

扫码加入VP2187-018 9-36V输入，1.5KV隔离15V/10W单路输出解决方案
3.16 MB
本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187，结合隔离功率变压器VPE17PE-10A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，15V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率10W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| 74HC245D,653 | 1 | Nexperia | 74HC245; 74HCT245 - Octal bus transceiver; 3-state@en-us SOP 20-Pin |
|
|
$0.61 | 查看 | |
| NLV25T-470J-PF | 1 | TDK Corporation | General Purpose Inductor, 47uH, 5%, 1 Element, Ferrite-Core, SMD, 1008, HALOGEN FREE AND ROHS COMPLIANT |
|
|
$0.49 | 查看 | |
| S558-5999-AC-F | 1 | Bel Fuse | Datacom Transformer, 1000 BASE-T Application(s), 1CT:1CT; 1CT:1CT, ROHS COMPLIANT |
|
|
$6.75 | 查看 |
