扫码加入VP8701-004 12V±10%输入，3KV隔离24V/1W单路输出解决方案
605.46 KB

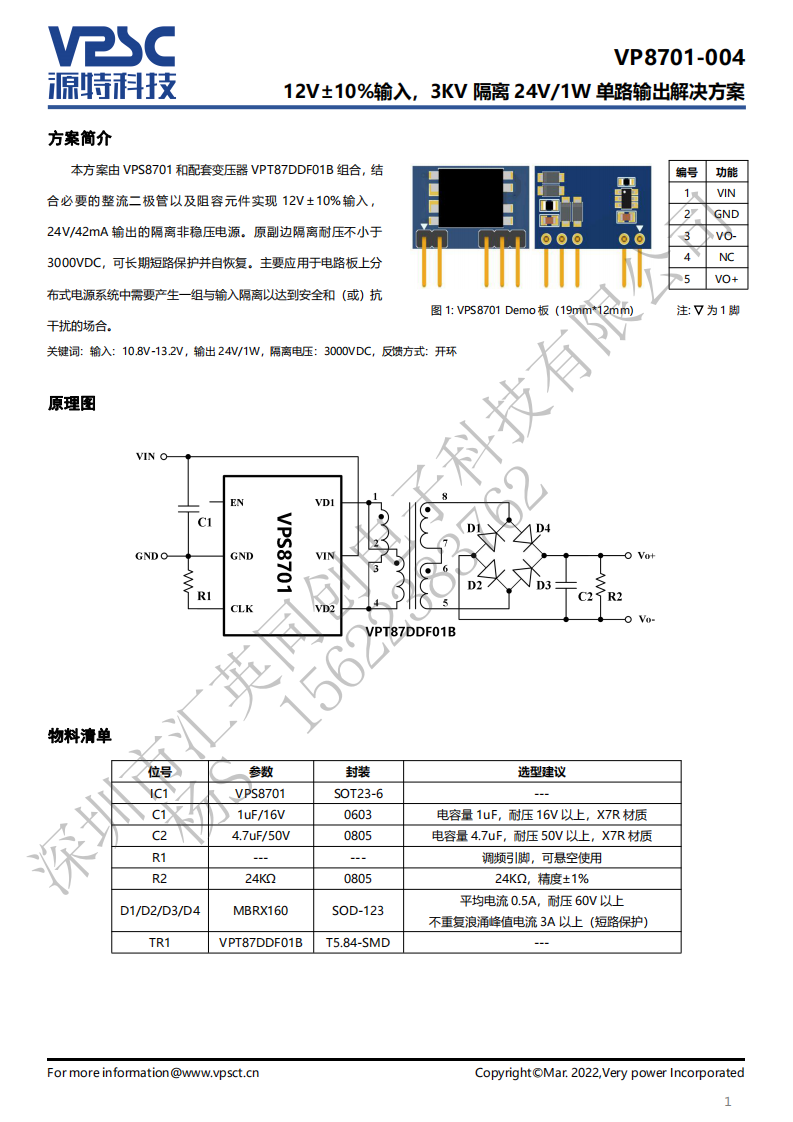

本方案由VPS8701和配套变压器VPT87DDF01B组合，结合必要的整流二极管以及阻容元件实现12V±10%输入，24V/42mA输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和（或）抗干扰的场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| NFM18CC222R1C3D | 1 | Murata Manufacturing Co Ltd | Feed Through Capacitor, 1 Function(s), 16V, 0.7A, EIA STD PACKAGE SIZE 0603, 3 PIN |
|
|
$0.19 | 查看 | |
| 90325-0014 | 1 | Molex | Board Connector, 14 Contact(s), 2 Row(s), Male, Straight, 0.05 inch Pitch, Solder Terminal, Locking, Black Insulator, Receptacle, |
|
|
$0.23 | 查看 | |
| 74LVT245MTC | 1 | Texas Instruments | LVT SERIES, 8-BIT TRANSCEIVER, TRUE OUTPUT, PDSO20, 4.40 MM, PLASTIC, TSSOP-20 |
|
|
$1.03 | 查看 |
