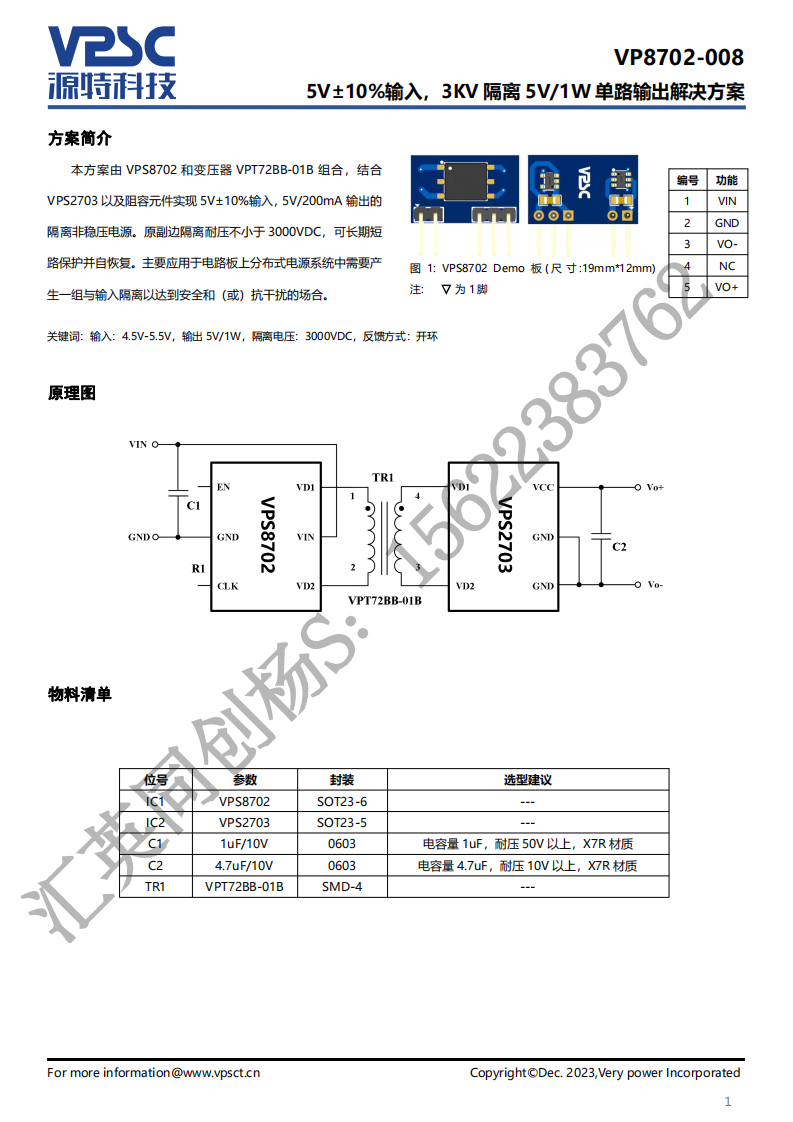

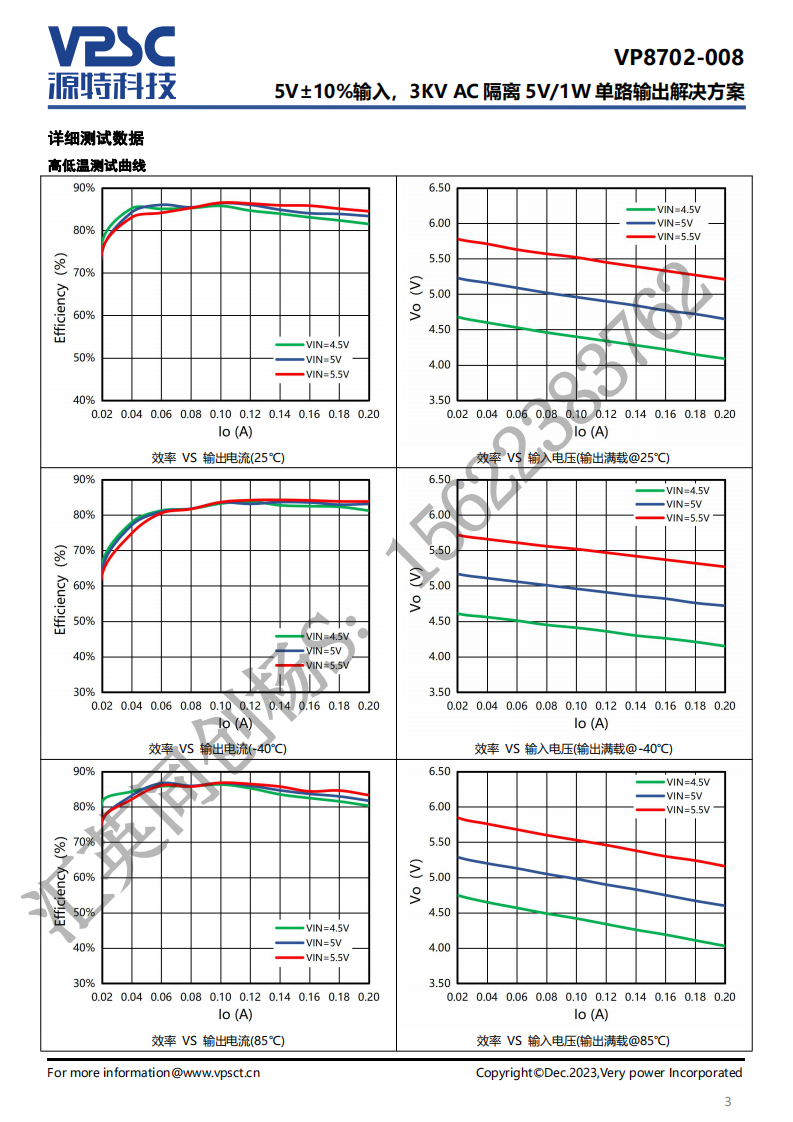

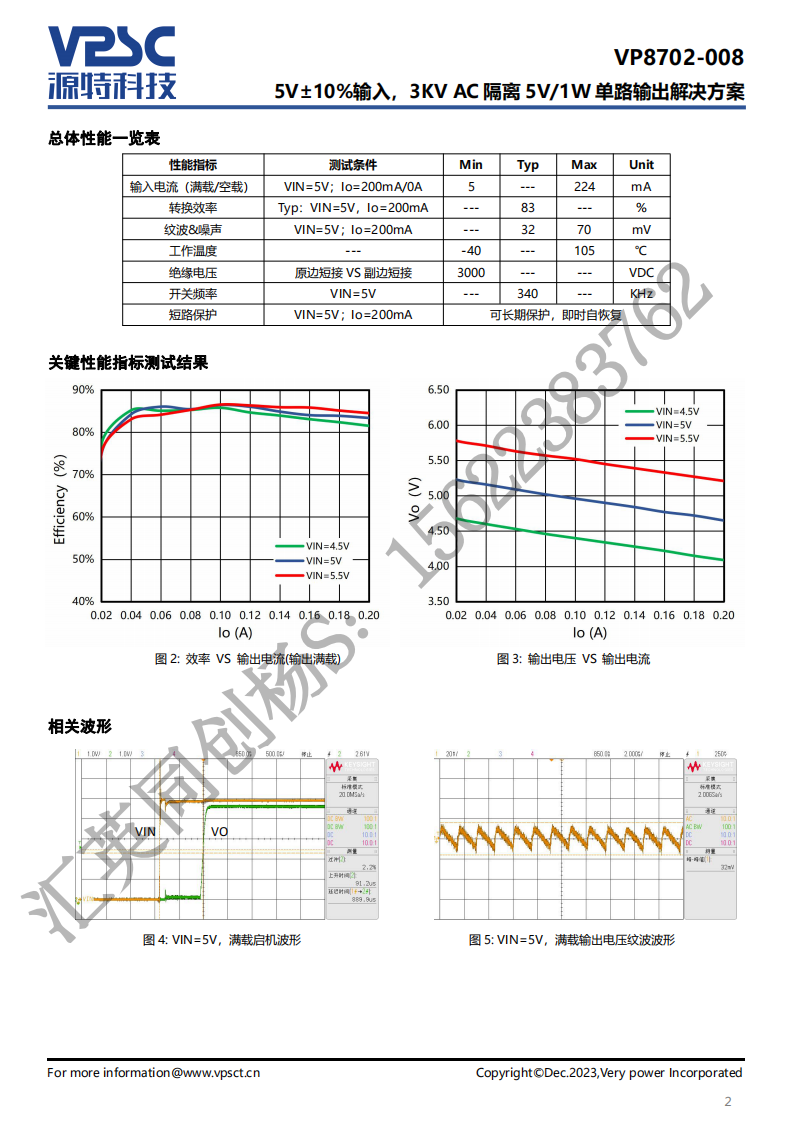

本方案由VPS8702和变压器VPT72BB-01B组合,结合VPS2703以及阻容元件实现5V±10%输入,5V/200mA输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。
阅读全文
扫码关注
电子硬件助手
元器件查询
213
扫码加入VP8702-008 5V±10%输入,3KV隔离5V/1W单路输出解决方案
3.90 MB
本方案由VPS8702和变压器VPT72BB-01B组合,结合VPS2703以及阻容元件实现5V±10%输入,5V/200mA输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。
