一、产品定位
型号：FZH171
版本：V1.3
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

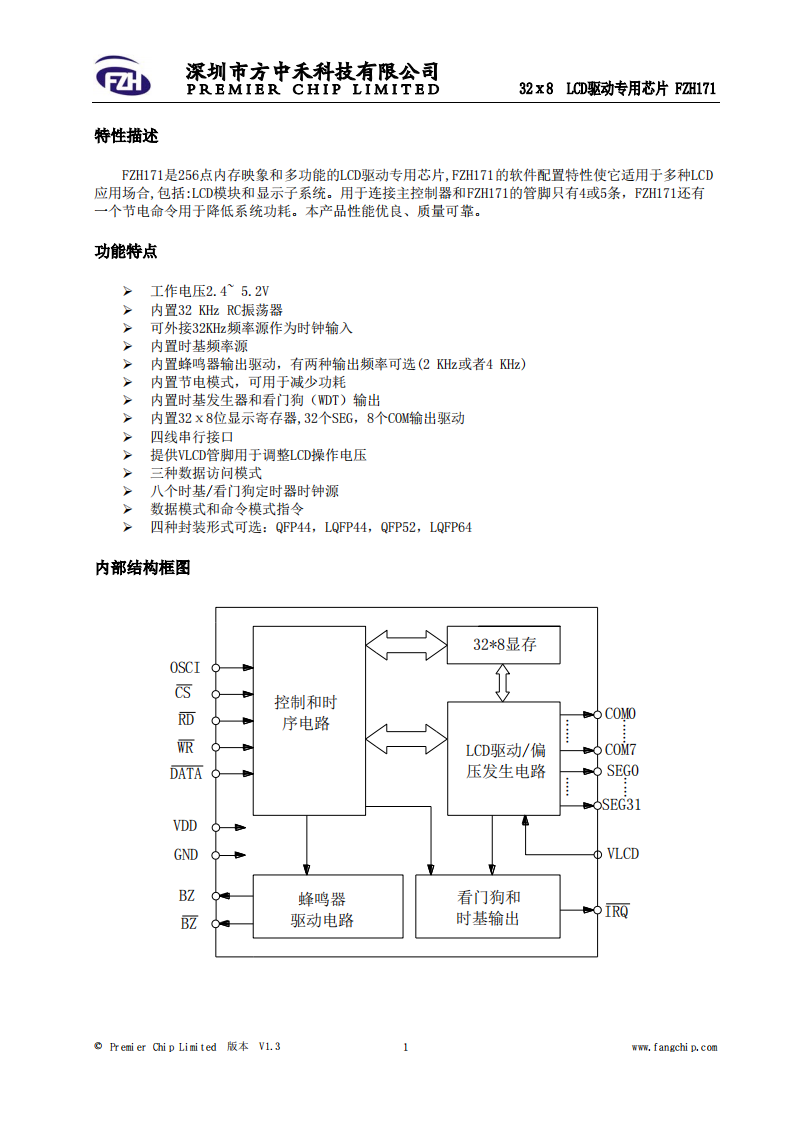

功能：专为驱动 256段LCD（32 SEG × 8 COM）设计的多功能驱动芯片，集成显示控制、蜂鸣器驱动及时基/看门狗功能。
二、关键特性
- 显示能力：
- 1/4偏置，1/8占空比，帧频 64Hz（内置RC振荡器）。
- 集成32×8位显示RAM，直接映射LCD内容。
- 低功耗设计：
- 工作电压：4V~5.2V（兼容3V/5V系统）。
- 待机电流：≤1.5μA @5V（省电模式）。
- 工作电流：150μA @5V（典型值，LCD开启）。
- 扩展功能：
- 蜂鸣器驱动：支持2kHz 或 4kHz 双频音调输出（差分信号 BZ/BZ）。
- 看门狗定时器（WDT）：8档超时周期可选（4s ~ 1/32s），溢出标志输出（IRQ开漏引脚）。
- 时基发生器：输出1Hz~128Hz时钟信号。
- 灵活接口：

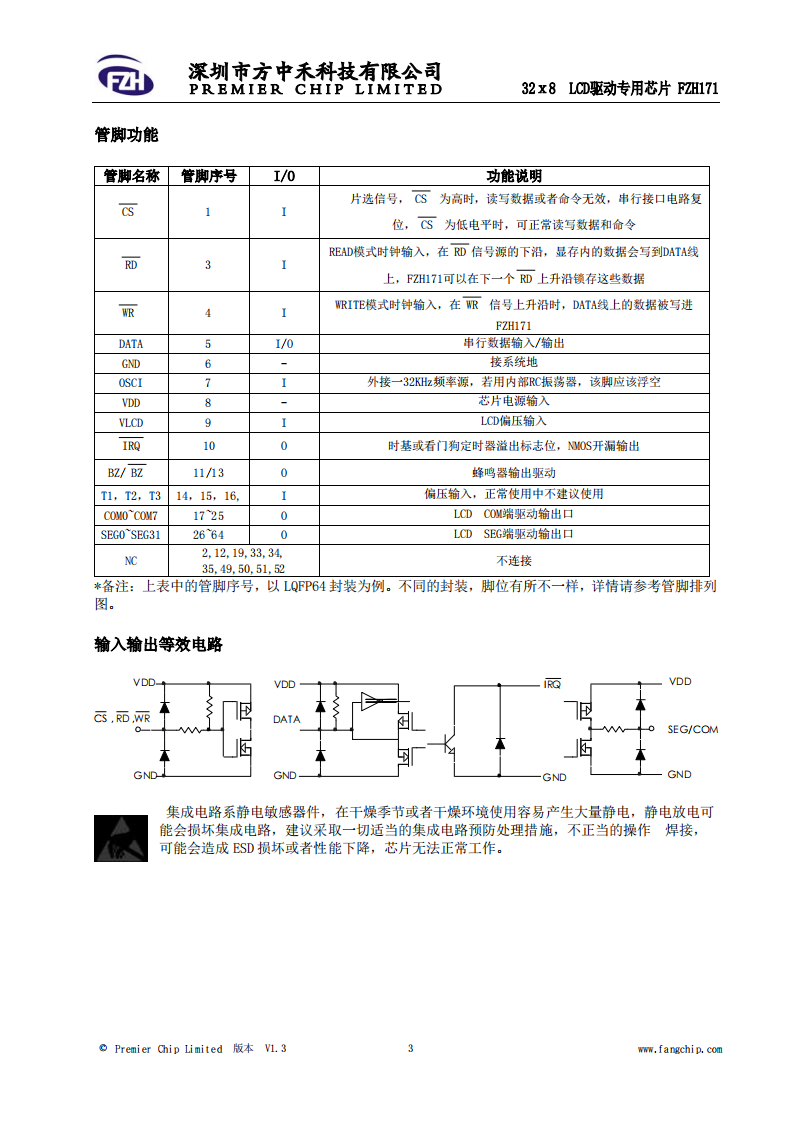

- 四线串行接口（CS片选、RD读时钟、WR写时钟、DATA双向数据）。
- 支持三种数据访问模式：
- Read（读取显存）
- Write（写入显存）
- Read-Modify-Write（读写修改）

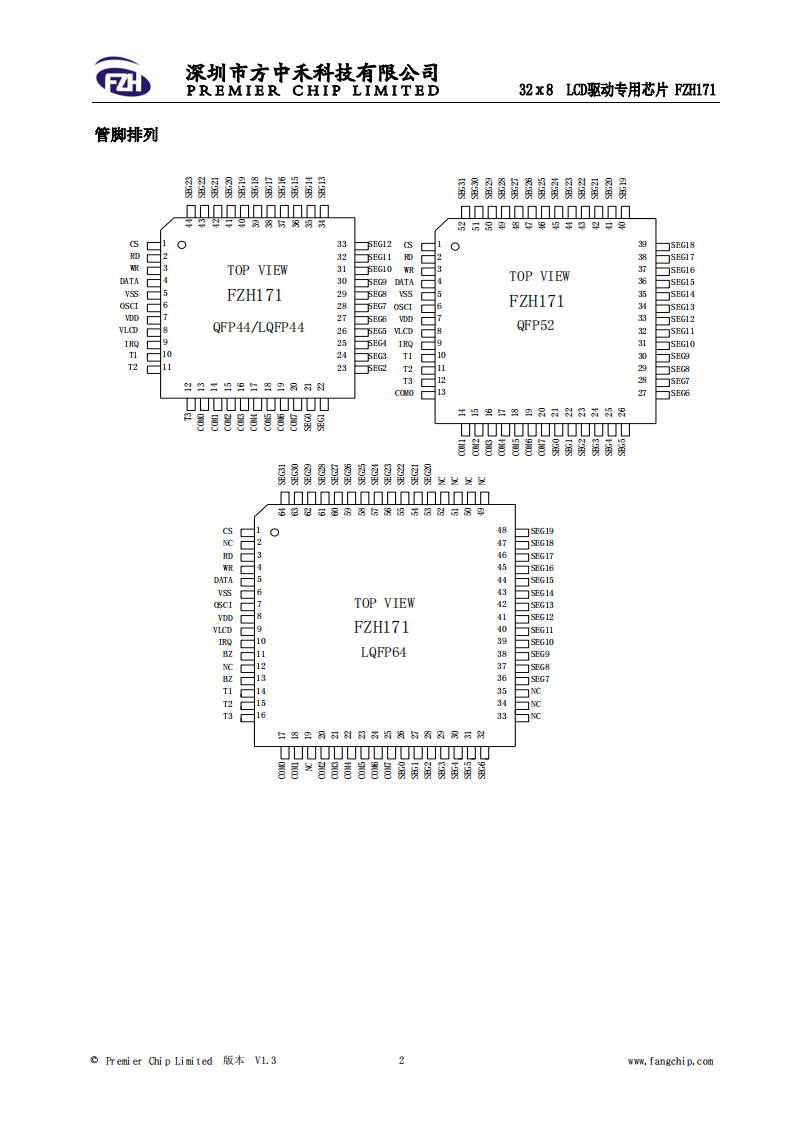

三、封装选项
| 封装类型 | 尺寸 | 引脚数 | 特点 |
| QFP44 | 10mm × 10mm | 44 | 标准四方扁平封装 |
| LQFP44 | 10mm × 10mm | 44 | 薄型四方扁平封装 |
| QFP52 | 14mm × 14mm | 52 | 中尺寸封装 |
| LQFP64 | 7mm × 7mm | 64 | 超薄紧凑型（推荐） |
四、电气特性
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| LCD驱动电压 | VLCD ≤ VDD | - | 4.0V | 5.2V | V |
| SEG拉电流 | VDD=5V, Vseg=4.5V | -130 | -180 | -230 | μA |
| COM灌电流 | VDD=5V, Vseg=0.5V | 410 | 460 | 510 | μA |
| 蜂鸣器驱动能力 | VDD=5V, VOL=0.5V | 1 | 3 | - | mA |
| 帧频稳定性 | 内置RC振荡器 | 48 | 64 | 80 | Hz |

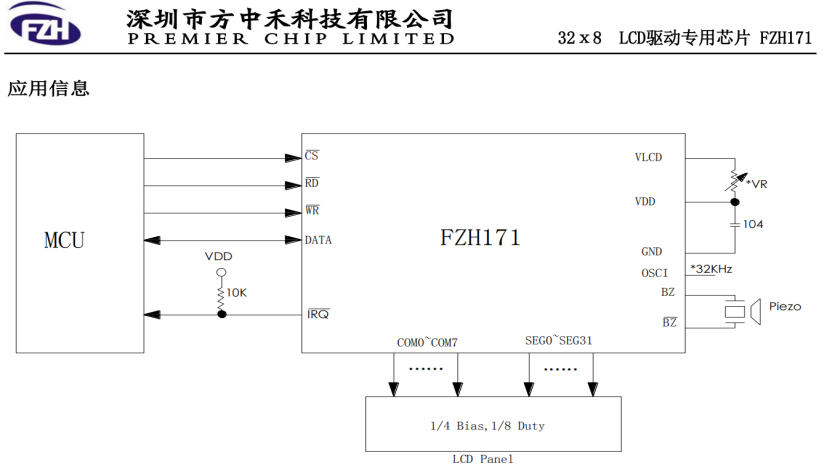

五、典型应用电路
六、封装实物对比
| 封装 | 脚长 | 适用场景 |
| LQFP64 | 0.45~0.75mm | 空间受限设计（7mm²） |
| QFP52 | 0.73~1.03mm | 通用工业设备 |
| QFP44 | 0.73~0.93mm | 成本敏感型应用 |
总结：FZH171 V1.3是一款高集成、低功耗的LCD驱动解决方案，通过灵活的串行接口和丰富的扩展功能（蜂鸣器/WDT/时基），大幅简化MCU的外设设计。其多封装选项和4μA级待机电流，特别适合电池供电的便携设备（如医疗仪器、手持终端）。
注意：上电后必须由MCU初始化芯片配置，避免直接进入测试模式。
