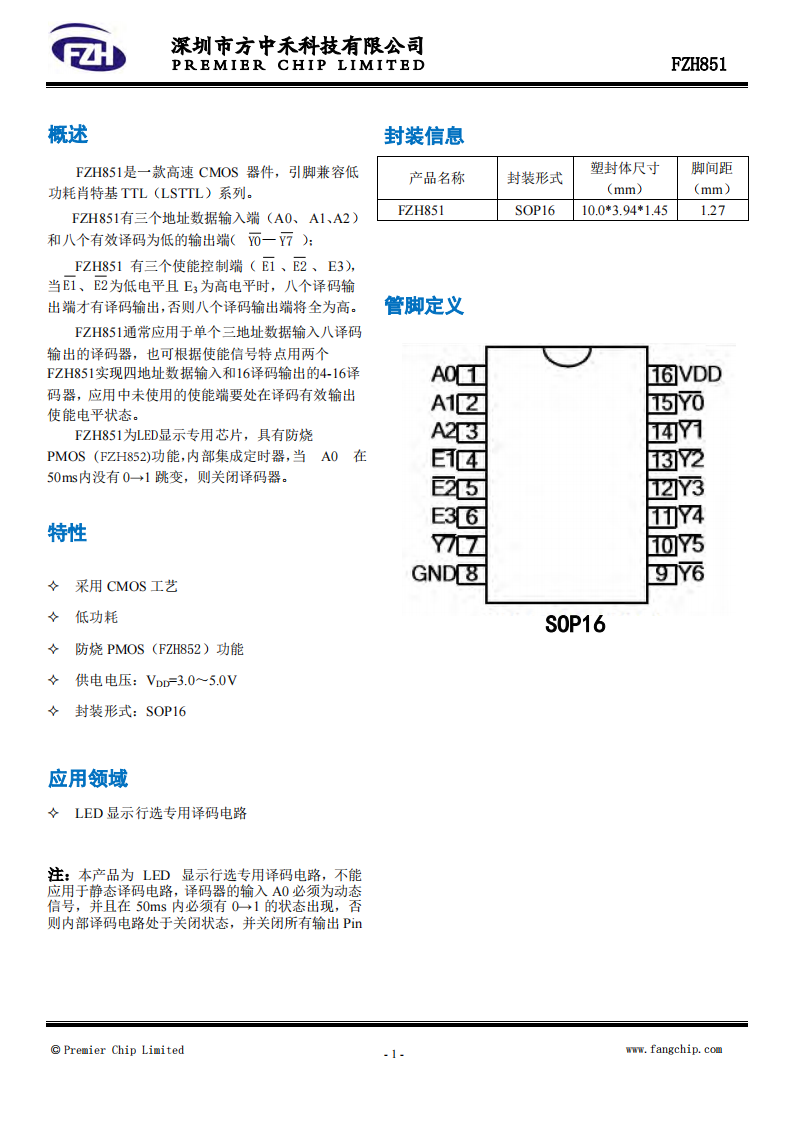

概述
型号：FZH851
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）
FZH851是一款高速 CMOS 器件，引脚兼容低 功耗肖特基 TTL（LSTTL）系列。 FZH851有三个地址数据输入端（A0、 A1、A2） 和八个有效译码为低的输出端（ — ）； FZH851 有三个使能控制端（ 、 、 E3）， 当 、 为低电平且 E3 为高电平时，八个译码输 出端才有译码输出，否则八个译码输出端将全为高。 FZH851通常应用于单个三地址数据输入八译码 输出的译码器，也可根据使能信号特点用两个 FZH851实现四地址数据输入和16译码输出的4-16译 码器，应用中未使用的使能端要处在译码有效输出 使能电平状态。 FZH851为LED显示专用芯片，具有防烧 PMOS（FZH852)功能，内部集成定时器，当 A0 在 50ms内没有 0→1 跳变，则关闭译码器。
特性
² 采用 CMOS 工艺
² 低功耗
² 防烧 PMOS（FZH852）功能
² 供电电压：VDD=3.0～5.0V
² 封装形式：SOP16
应用领域
² LED 显示行选专用译码电路
注：本产品为 LED 显示行选专用译码电路，不能
应用于静态译码电路，译码器的输入 A0 必须为动态
信号，并且在 50ms 内必须有 0→1 的状态出现，否
则内部译码电路处于关闭状态，并关闭所有输出

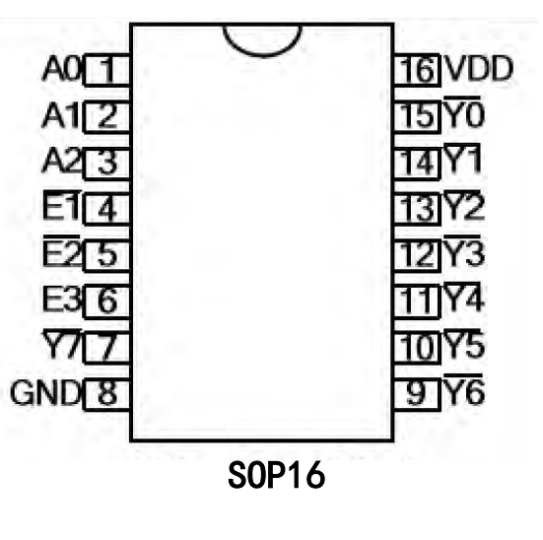

管脚排列
FZH851 是一款高可靠性、低功耗的LED行选译码芯片，其核心价值在于：
