AI数据中心服务器供电网络通常采用“交流输入-机架级交转直-直流配电-多级直流降压”

科瑞杰-提到AI数据中心，我们往往最先想到的是算力，却容易忽略支撑算力运转的“隐形基石”——供电系统。当高密度的服务器集群满负荷运行时，每一个机架都在挑战着电力基础设施的极限：巨大的功率容量只是基础，极高的可靠性、能效以及毫厘之间的精细管控，缺一不可。

AI数据中心服务器供电网络通常采用“交流输入-机架级交转直-直流配电-多级直流降压”的高压直流架构，以适配高算力服务器的高功率密度、高可靠性供电需求，其技术架构与功能逻辑如下：

前端电力接入与机架级转换层

输入侧：采用3相277～400Vac的市电输入，通过配置UPS系统实现了供电连续性冗余，避免了电网波动对负载的影响；

机架级转换：每机架部署6台5.5kW规格的PSU(电源供应单元)，负责将交流电转换为直流电。这些PSU以每16个机架为一个电力节点，共同提供高达528kW的总功率，从而构建出基础的大容量直流母线。

直流配电与后备保障层

配电链路：机架输出的48Vdc母线接入PDB配电板，PDB支持48～60Vdc宽输入并且能稳压输出54Vdc，实现了电力的集中分配与电压的标准化；

电池后备冗余：电池备份单元BBU通过DC/DC充放电模块与48Vdc母线并联在48V母线上。当UPS故障或市电中断时，即可快速切入保障核心负载以确保电力的连续性。

服务器侧终端供电转换层

一级降压：PDB输出的54Vdc经1000W/120A规格的DC/DC模块，转换为12Vdc中间母线电压，适配服务器通用配电规范；

二级降压：通过多组负载点(POL)DC/DC转换器，将12Vdc进一步降压至AI服务器核心组件(如GPU、CPU、内存)所需的1Vdc、3.3Vdc、5Vdc等低压大电流电力，满足高算力芯片的动态供电需求。

如下图所示，该网络通过直流化架构(相比传统方案能效提升8%-12%)、多级冗余保障(UPS+BBU+多PSU)以及终端精准供电，有效支撑了AI数据中心单机架高达千瓦级的功率密度，是高算力场景下供电基础设施的典型解决方案。​

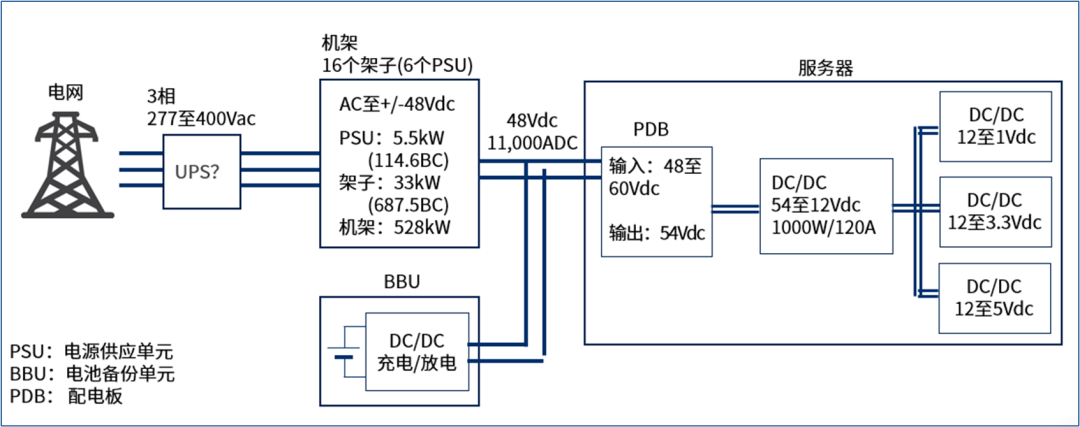

AI数据中心服务器供电网络示意图
