ProfiNet转MODBUS RTU协议转换｜S7-1200对接和利时DCS晶圆改造

一、项目应用场景概述

当前国内半导体产业进入高速国产替代、规模化扩产的关键阶段，晶圆制造作为芯片产业链核心前端工序，对生产精度、工艺稳定性、制程联动性、质量溯源性有着纳米级严苛标准。晶圆清洗是贯穿光刻、刻蚀、薄膜沉积等全流程的基础核心工序，素有“半导体制程隐形基石”之称，主要用于清除晶圆表面有机物、金属离子、微颗粒污染物，杜绝制程缺陷，直接决定芯片良率与产品可靠性。随着先进制程迭代升级，传统分段式、独立化生产模式已无法适配高精度晶圆制造需求，工段设备联动协同、工艺参数实时匹配、全流程数据质控溯源，成为半导体工厂提质增效的核心刚需，深度契合国内半导体国产扩产、智能制造升级的行业风口。

本次智能化升级项目落地于华东大型半导体晶圆制造工厂洁净生产车间，聚焦核心晶圆清洗工段开展设备协同与数字化质控改造。该清洗工段采用“机械节拍搬运+化学药液清洗”的标准化自动化生产架构，工段底层搬运控制系统搭载西门子S7-1200 PLC作为ProfiNet主站核心设备，依托高速ProfiNet工业以太网总线，全权管控晶圆专用机械手的自动上料、精准对位、搬运转运、投料节拍、下料归位全流程动作，精准把控单片晶圆的进出槽时序与生产节拍，保障晶圆搬运无磕碰、对位无偏差，是工段物料自动化流转的核心控制中枢。S7-1200 PLC响应速度快、节拍控制精度高、自动化联动稳定性强，可完美适配洁净车间高频次、高精度、无尘化的晶圆搬运作业需求。

工段顶层工艺管控层部署和利时DCS控制系统，专注晶圆清洗核心工艺参数精细化管控，主要负责各清洗槽药液浓度配比、槽内温湿度实时调控、清洗时长、药液循环过滤、氮气吹扫、干燥稳压等核心工艺参数监测与调节，全面覆盖RCA标准清洗、SC-1颗粒去除、SC-2金属离子剥离、DHF氧化层去除等主流清洗工艺的工况管控。受设备原生协议限制，和利时DCS系统默认采用Modbus RTU串口总线协议，以Modbus RTU从站模式独立运行，仅负责本地工艺参数管控，无法接入S7-1200主导的ProfiNet自动化总线网络。两类异构总线协议完全割裂，导致机械手搬运节拍与清洗槽药液工况完全脱节，投料时机与实时药液参数无法精准匹配，极易引发晶圆清洗残留、表面污染、制程缺陷等问题，直接造成晶圆良率波动、产品品质不稳定。为打通设备通讯壁垒、实现工艺与节拍联动、搭建全流程质控数据体系，项目引入塔讯TX131-RE-RS/PNS智能网关，依托高精度低延迟协议转换与高速数据采集器能力，双向打通ProfiNet与Modbus RTU数据链路，实现搬运节拍与清洗工艺精准联动，同步将全量制程数据接入半导体工业物联网质控平台，完成工段智能化、精准化、可溯源升级。

半导体晶圆洁净车间具备无尘、恒温恒湿、电磁干扰复杂、工艺容错率极低、设备不间断运行的特殊工况，对通讯设备的低延迟、高稳定、高精度、无干扰特性要求极致严苛，普通协议转换设备延迟高、数据偏差大、稳定性差，极易造成工艺联动失误、晶圆报废。而TX131工业网关兼具物联网网关与智能网关一体化功能，毫秒级低延迟协议解析、高精度数据传输、工业级抗干扰适配洁净车间复杂工况，无需改动原有核心工艺程序与搬运逻辑，零风险实现异构设备精准联动，为晶圆清洗制程提质、良率提升、数字化质控筑牢核心底层支撑。

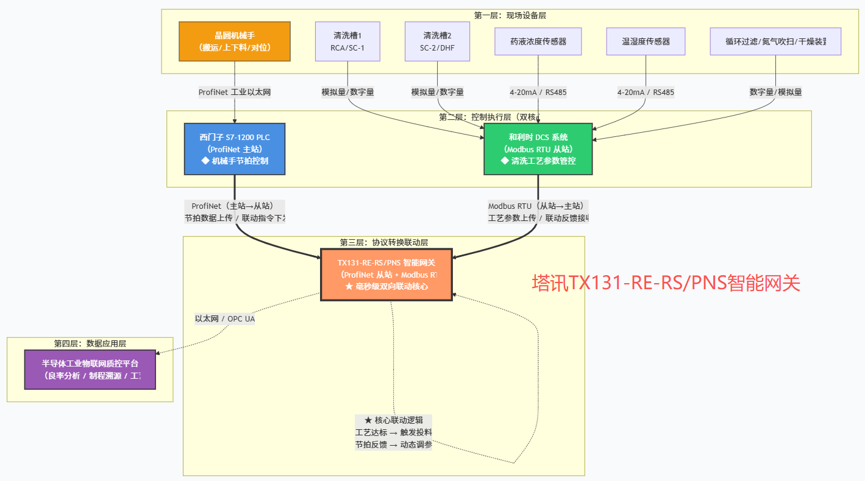

二、现场结构拓扑图

三、项目原有痛点

改造前，该晶圆清洗工段因西门子S7-1200与和利时DCS总线协议异构、设备独立运行、无联动机制，存在工艺匹配偏差、晶圆缺陷频发、良率波动大、质控数据缺失、人工干预滞后等一系列半导体精密制造行业痛点，严重制约工段生产良率与制程标准化水平，无法适配先进晶圆制造的质控要求，具体问题集中在五大维度：

第一，异构协议彻底割裂，设备运行完全脱节。工段底层S7-1200 PLC采用ProfiNet高速工业以太网，专注机械手自动化搬运节拍控制；顶层和利时DCS采用Modbus RTU串口协议，独立管控清洗药液工艺参数，两类异构总线协议无原生互通通道，形成顽固设备数据孤岛。搬运系统无法获取清洗槽实时药液工况，工艺系统也无法同步机械手投料时序，两套核心系统各自独立运行，完全丧失制程联动能力，是晶圆清洗品质不稳定的核心根源。

第二，投料时机与药液工况不匹配，晶圆不良率偏高。晶圆清洗对药液浓度、槽体温度、环境湿度精度要求极高，仅在工艺参数达标区间投料，才能彻底剥离微颗粒与金属杂质，避免表面残留损伤。改造前无自动联动机制，机械手固定节拍投料，时常出现药液配比未达标、温度波动、浓度偏移时强行投料的情况，导致晶圆清洗不彻底、表面残留、微划痕、氧化缺陷等问题，工段整体清洗不良率高达7.2%，大量晶圆报废返工，生产成本损耗严重，制约产能提质增效。

第三，工艺调节人工滞后，动态适配能力极差。晶圆清洗工况存在动态波动，药液随清洗时长缓慢消耗、温度随设备运行小幅偏移，传统模式下无实时数据联动调控能力，工艺参数偏差完全依赖人工定时巡检、手动微调。人工调节存在滞后性、主观性偏差，无法实时适配工况动态变化，难以维持纳米级精密清洗工艺标准，批次间清洗品质一致性差，产品良率波动剧烈，无法满足半导体规模化量产的品质管控要求。

第四，无自动质控数据链路，制程溯源缺失。半导体行业对制程数据溯源、工艺合规管控有着硬性要求，是产品品质管控、工艺迭代优化的核心依据。改造前工段无自动数据采集与上传通道，清洗工艺参数、投料时序、设备运行状态、异常工况数据无法自动存档汇总，全程依赖人工纸质记录，数据完整性、真实性、时效性无法保障，不仅无法实现制程精准溯源，也缺乏工艺优化的数据支撑，难以针对性改善不良缺陷。

第五，传统改造风险高，不适配精密洁净制程。传统改造方案需改写PLC节拍程序、重构DCS通讯协议、加装高端转换模块，不仅改造成本高、周期长，且改动成熟精密制程程序极易引发机械手节拍错乱、工艺参数失效、整线停机报废等重大生产风险，完全不符合半导体晶圆生产低风险、高稳定、零容错的改造原则，长期无法完成智能化联动升级。

四、TX131智能网关解决方案设计

针对半导体晶圆清洗工段协议割裂、设备脱节、工艺匹配偏差、良率不稳、质控缺失、改造风险高的核心痛点，项目依托塔讯TX131-RE-RS/PNS智能网关低延迟高精度协议转换、毫秒级数据采集、双向联动适配、洁净工况适配、全量数据溯源的核心能力，制定“零工艺改动、高精度联动、动态适配调参、全流程质控、良率提质”的半导体精密制造专属解决方案，零风险打通异构设备通讯壁垒，实现搬运节拍与清洗工艺精准联动，补齐工段数字化质控短板，贴合半导体国产扩产提质增效的发展趋势。

方案双角色架构精准适配晶圆工段“自动化搬运+精细化工艺管控”的分层生产架构，全程零改动原有成熟精密制程，杜绝生产风险。网关ProfiNet侧固定为从站模式，无缝接入S7-1200 PLC ProfiNet主站网络，完全兼容原有机械手搬运时序、节拍逻辑、对位控制程序，保障自动化搬运系统稳定无偏差运行；网关Modbus RTU侧切换为主站模式，通过屏蔽洁净RS485链路对接和利时DCS从站系统，依托高精度数据采集器，高频毫秒级轮询清洗槽药液浓度、槽体温度、环境湿度、药液循环状态、工艺运行时长等核心寄存器点位，实现两类系统数据双向精准、实时互通。

核心功能针对性适配半导体精密清洗制程优化：一是低延迟双向协议转换与工艺节拍联动，网关毫秒级解析ProfiNet与Modbus RTU异构总线数据，实现双向无偏差、无延迟传输。上行方向，实时采集DCS全量清洗工艺工况数据，同步上传至S7-1200 PLC与工业物联网质控平台，让搬运系统实时掌握清洗槽工况状态；下行方向，同步反馈机械手投料进度、工位状态、节拍时序，联动DCS系统动态微调药液浓度、温度参数。当工艺参数未达标时，自动锁定机械手投料动作，参数达标后同步触发精准投料，从根源杜绝工况不匹配导致的晶圆清洗缺陷。二是全流程数字化质控溯源，网关边缘侧自动采集、存档每批次晶圆的投料时序、清洗参数、设备工况、异常记录，数据全程留存、不可篡改，实现单片制程可溯源、批次数据可分析，为工艺迭代、良率优化、品质核查提供精准数据支撑。

洁净车间精密工况专属适配优化：网关采用工业级高精度运算芯片，杜绝数据延迟与解析偏差，适配纳米级精密制程容错要求；搭载电磁抗干扰、信号屏蔽防护机制，抵御洁净车间自动化设备、温控设备的电磁信号干扰，保障数据传输零丢包、零偏差；支持断点续传、数据缓存、自动重连功能，避免瞬时网络波动引发的联动失误。网关自带专属GSD文件，可快速完成TIA Portal组态对接，轻量化部署无需占用洁净车间空间、无粉尘污染风险，依托物联网网关与智能网关一体化优势，快速构建工段工业自动化精准联动与工业物联网数字化质控闭环，完美适配半导体高精密、高洁净、高稳定的生产工况。

五、分步实施过程

本次晶圆清洗工段升级项目严格遵循半导体洁净车间施工规范、零制程风险、不停产升级、高精度落地的核心原则，结合晶圆量产连续性强、精密制程零容错的特性，采用“工况勘测点位梳理、离线精准组态、错峰无尘施工、单点精准联调、全域联动优化、压力测试、参数固化投产”的标准化实施流程，全程保障洁净环境达标、精密制程稳定、改造效果精准落地，整体实施周期10天，各阶段实操规范严谨，完全贴合半导体生产管控标准，具体如下：

第一阶段：洁净工况勘测、工艺点位摸排与方案细化

项目前期，技术人员严格遵守洁净车间准入规范进驻现场，开展全域工况勘测与设备参数摸排工作。精准核验和利时DCS系统Modbus RTU通讯参数，记录从站地址、波特率、校验位、数据位等核心参数，统一通讯标准，保障总线精准对接。精细化梳理工段核心工艺点位，分类统计药液浓度、槽体温度、环境湿度、清洗时长、设备故障状态等DCS采集点位，以及机械手投料节拍、工位状态、运行进度、启停信号等PLC交互点位，制作半导体精密制程专属点位映射对照表，明确联动逻辑与质控数据清单。结合洁净车间无尘、极简布线、无外挂设备的施工要求，规划网关安装点位与屏蔽线路铺设路径，规避电磁干扰区域，杜绝粉尘污染。对接工厂工艺、质控、运维团队，明确良率优化、工艺联动、数据溯源的核心需求，敲定网关毫秒级轮询参数、联动触发逻辑、数据存档规则，形成符合半导体精密制造标准的专属施工方案。

第二阶段：网关离线高精度组态、功能定制与GSD导出

为不影响晶圆连续量产与洁净环境，所有网关参数配置、功能调试全部采用离线模式完成，杜绝现场调试干扰精密制程。登录TX131智能网关后台，修改设备IP匹配车间ProfiNet局域网段，保障高速稳定组网。锁定网关双工作模式，ProfiNet从站适配S7-1200主站节拍系统，Modbus RTU主站精准对接和利时DCS从站设备，批量录入匹配的通讯参数，保障协议解析零偏差。依据工艺点位对照表，完成双向数据精准组态，搭建工艺参数上行采集、节拍信号下行联动的高精度数据通道，严格匹配晶圆清洗时序逻辑，杜绝数据错位、联动滞后问题。针对性开启半导体专属功能，启用毫秒级高速轮询、高精度数据解析、洁净工况抗干扰、制程数据防篡改存档、异常日志自动记录功能，优化联动触发机制，确保投料动作与工艺参数实时精准匹配。最后导出专属GSD文件，多重备份全套精密参数，为PLC组态对接做好准备。

第三阶段：PLC组态对接、高精度通讯链路搭建

在S7-1200 PLC TIA Portal工程中导入网关GSD文件，将网关挂载为ProfiNet从站设备，完成工段总线拓扑组网配置。根据网关精准IO映射区间，绑定PLC与DCS数据交互地址，搭建“PLC节拍控制-网关协议中转-DCS工艺管控-质控平台溯源”的四级双向闭环通讯链路。本次改造全程保留原有晶圆搬运精密节拍、清洗工艺核心逻辑、设备运行程序，仅新增协议转换与联动质控通讯链路，零程序改动、零制程偏差、零量产风险，最大程度保障晶圆生产品质稳定。组态完成后，开展高精度仿真测试，模拟药液浓度波动、温度偏移、节拍切换、异常工况等场景，校验数据同步延迟、联动精度、参数匹配度，排查网段冲突、解析偏差、时序错位等潜在问题，确保通讯链路高精度、高稳定运行。

第四阶段：洁净区错峰施工、设备安装与单点调试

利用车间生产低峰窗口期错峰施工，严格执行洁净车间施工标准，全程穿戴无尘装备、采用无尘施工工具，杜绝粉尘污染。采用标准导轨紧凑安装方式，将TX131工业网关固定于车间密闭机柜内部，无外露结构、无积尘风险，适配洁净车间工况。接入工业稳压冗余供电，通电核验设备运行状态，确保启动稳定、无故障报错、无信号干扰。铺设屏蔽洁净通讯线缆，线路规整隐蔽、极简布线，完全符合无尘车间施工规范，杜绝电磁干扰与线路隐患。硬件施工完成后，开展单点高精度对点调试，模拟药液参数波动，测试网关数据采集精度与同步速度，核验机械手投料锁定、自动触发联动效果；同步测试质控平台数据上传、自动存档、批次绑定功能，逐一优化参数匹配逻辑，确保每一组工艺数据、每一次投料动作精准匹配，无偏差、无滞后。

第五阶段：全域联调、量产工况模拟与良率优化

单点调试合格后，开展工段全域联动调试与72小时满负荷量产压力测试，完全还原晶圆批量生产、药液动态消耗、工艺参数小幅波动、高频次投料转运等真实精密制程工况，全面核验网关协议转换高精度、联动稳定性、数据溯源完整性、抗干扰能力。测试过程中，持续精细化优化数据轮询周期与联动触发阈值，精准校准工艺与节拍的匹配逻辑，彻底解决工况不匹配导致的清洗缺陷，稳步降低晶圆不良率。同时深度对接半导体工业物联网质控平台，完善批次数据统计、不良溯源、工艺分析、报表自动生成功能，构建起全自动、高精度、可溯源的制程管控闭环，全程监测数据延迟、传输精度、设备稳定性，保障满负荷量产工况下零失误、零偏差运行。

第六阶段：参数固化、运维培训与正式投产

所有高精度调试、良率优化、质控核验工作全部达标后，固化网关所有精密配置参数与PLC组态程序，完成多份参数备份存档，杜绝后期参数误改动引发的制程偏差。针对车间工艺技术员、质控人员、运维人员开展专项培训，讲解网关设备运维规范、洁净区设备保养要求、工艺联动逻辑、质控数据查询分析、故障快速排查方法，确保团队熟练掌握智能化质控系统操作与制程优化技能。培训完成后，清空调试数据，工段正式投入满负荷量产运行，持续72小时跟踪晶圆良率、工艺匹配度、数据溯源完整性，全方位保障改造效果稳定落地。

六、改造前后效果对比

本次依托TX131智能网关完成晶圆清洗工段智能化联动与质控升级后，彻底解决了设备协议割裂、工艺节拍脱节、清洗不良率高、质控缺失、人工适配滞后等核心问题，工段工业自动化精密制程联动能力、工业物联网数字化质控水平、晶圆生产良率、批次品质稳定性均实现显著提升，完美适配半导体精密量产需求，改造前后核心指标对比如下：

七、项目总结

本次半导体晶圆清洗工段智能化质控升级项目，精准解决了半导体制造行业普遍存在的PLC自动化系统与DCS工艺系统协议异构、设备脱节、工艺匹配偏差、良率不稳、质控溯源缺失、人工优化滞后的核心痛点。项目依托塔讯TX131-RE-RS/PNS工业网关高精度低延迟协议转换、毫秒级数据采集器、洁净工况适配、全流程数据溯源的核心优势，以轻量化、零精密工艺改动、零量产风险、不停产升级的改造方式，成功打通西门子S7-1200 ProfiNet主站与和利时DCS Modbus RTU从站的异构总线协议壁垒，充分发挥智能网关与物联网网关一体化集成能力，构建起晶圆清洗工段“节拍联动、工艺适配、精准生产、全程质控、数据溯源”的智能化生产新体系。

从工业自动化精密制程层面，改造后彻底打破工段设备数据孤岛，实现机械手搬运投料节拍与清洗槽药液浓度、温湿度工艺参数的毫秒级精准联动，杜绝工况不匹配引发的晶圆表面残留、微缺陷、污染等问题，将清洗不良率有效下降7.2%，大幅提升晶圆良品率与批次生产一致性，减少产品报废返工损耗，显著提升工段量产效率与生产稳定性，为先进制程晶圆精密加工提供可靠的设备联动支撑。从工业物联网数字化质控层面，搭建起工段全流程制程数据自动采集、实时汇总、防篡改存档、智能分析、全程溯源的数字化体系，彻底摒弃传统人工记录、经验调参、被动质控的落后模式，为半导体工艺迭代优化、品质缺陷分析、量产标准化管控提供精准的数据支撑，全面补齐晶圆制造数字化、智能化、精细化质控短板。

整套改造方案高度适配半导体洁净车间、精密制程、零容错量产的严苛工况，具备零工艺改动、高精度低延迟、抗干扰性强、落地周期短、量产风险低、可复制性高的核心优势，深度贴合当前国内半导体产业国产替代、规模化扩产、提质增效的核心发展风口，可广泛应用于晶圆清洗、刻蚀、薄膜沉积、光刻等各类半导体前端精密制程工段的设备联动升级与数字化质控改造，为国内半导体工厂智能制造转型、良率提升、标准化量产提供了成熟可靠的标杆解决方案，具备极高的行业推广价值与落地实用性。
