扫码加入VP2187B-028 9-36V输入，1.5KV隔离24V/15W单路输出解决方案
6.86 MB

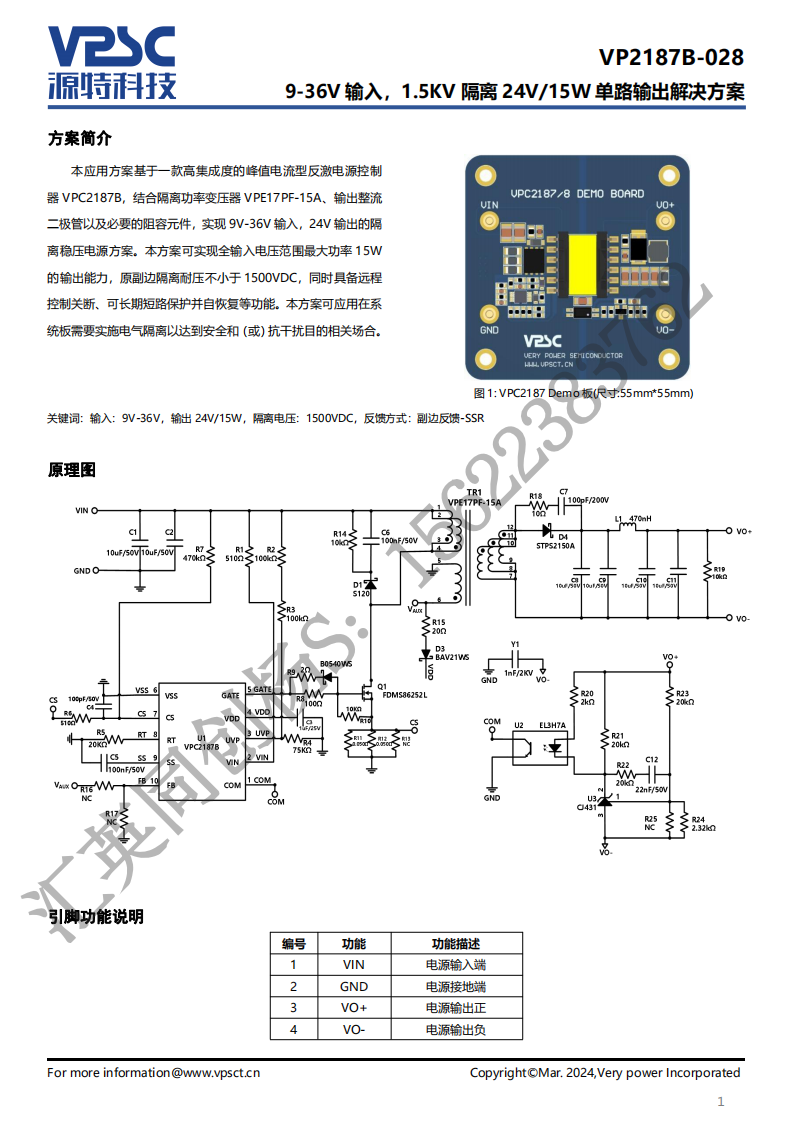

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187B，结合隔离功率变压器VPE17PF-15A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，24V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率15W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| LM393DR2G | 1 | onsemi | Comparator, Dual, Low Offset Voltage, SOIC-8 Narrow Body, 2500-REEL |
|
|
$0.3 | 查看 | |
| A3P250-FGG144T | 1 | Microsemi Corporation | Field Programmable Gate Array, 6144 CLBs, 250000 Gates, 350MHz, 6144-Cell, CMOS, PBGA144, 1 MM PITCH, GREEN, FBGA-144 |
|
|
暂无数据 | 查看 | |
| LTC6655BHMS8-5#TRPBF | 1 | Linear Technology | LTC6655 - 0.25ppm Noise, Low Drift Precision References; Package: MSOP; Pins: 8; Temperature Range: -40°C to 125°C |
|
|
暂无数据 | 查看 |
