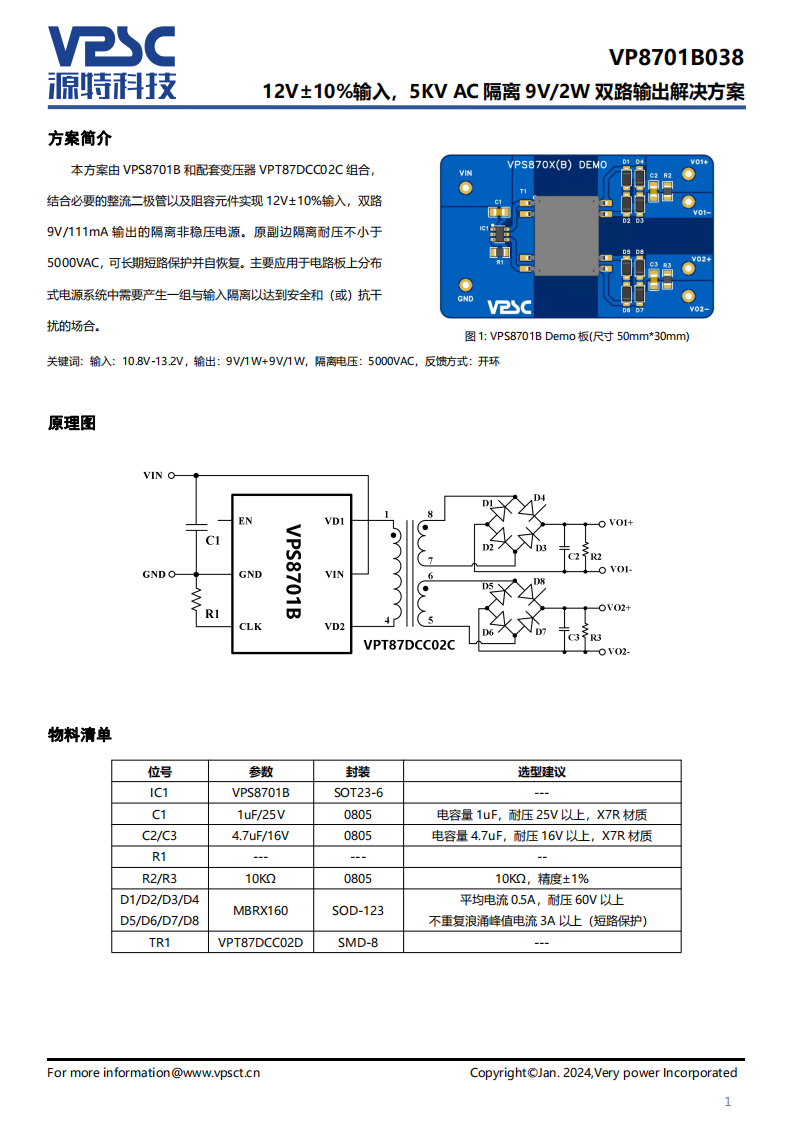

本方案由VPS8701B和配套变压器VPT87DCC02C组合,结合必要的整流二极管以及阻容元件实现12V±10%输入,双路9V/111mA输出的隔离非稳压电源。原副边隔离耐压不小于5000VAC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。
阅读全文
电子硬件助手
元器件查询
180
扫码加入VP8701B038 12V±10%输入,5KVAC隔离9V/2W双路输出解决方案
2.71 MB

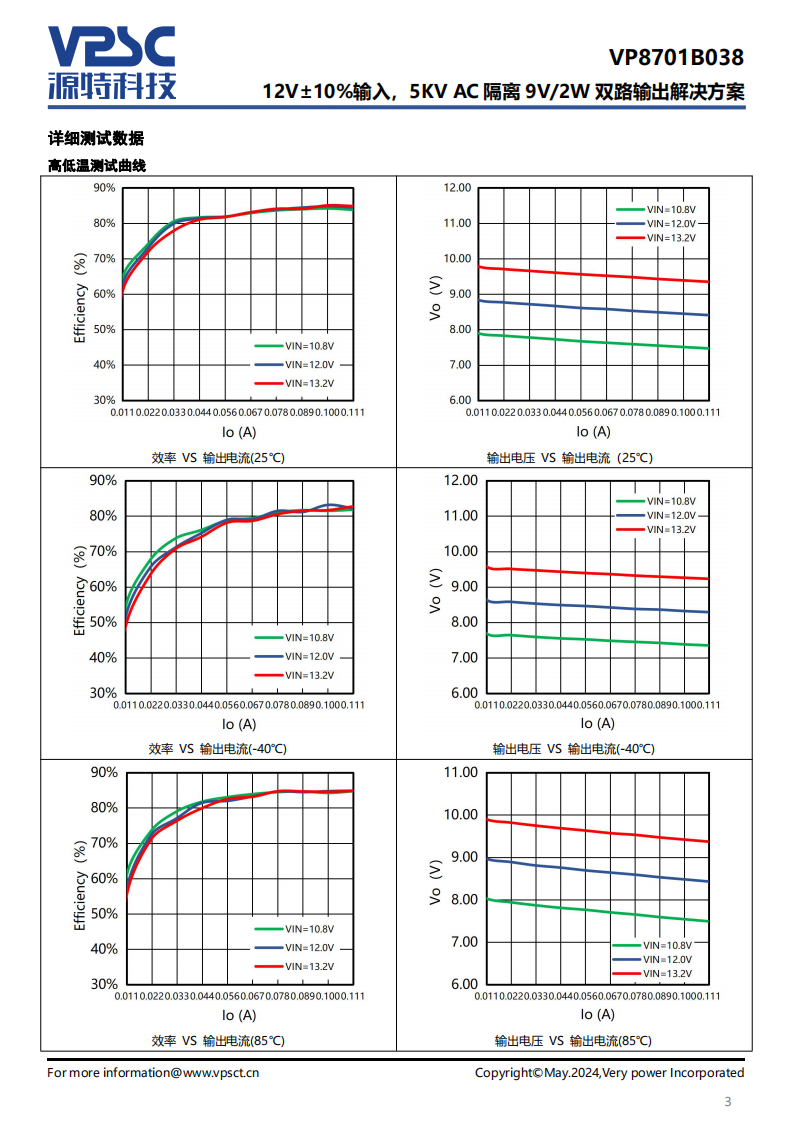

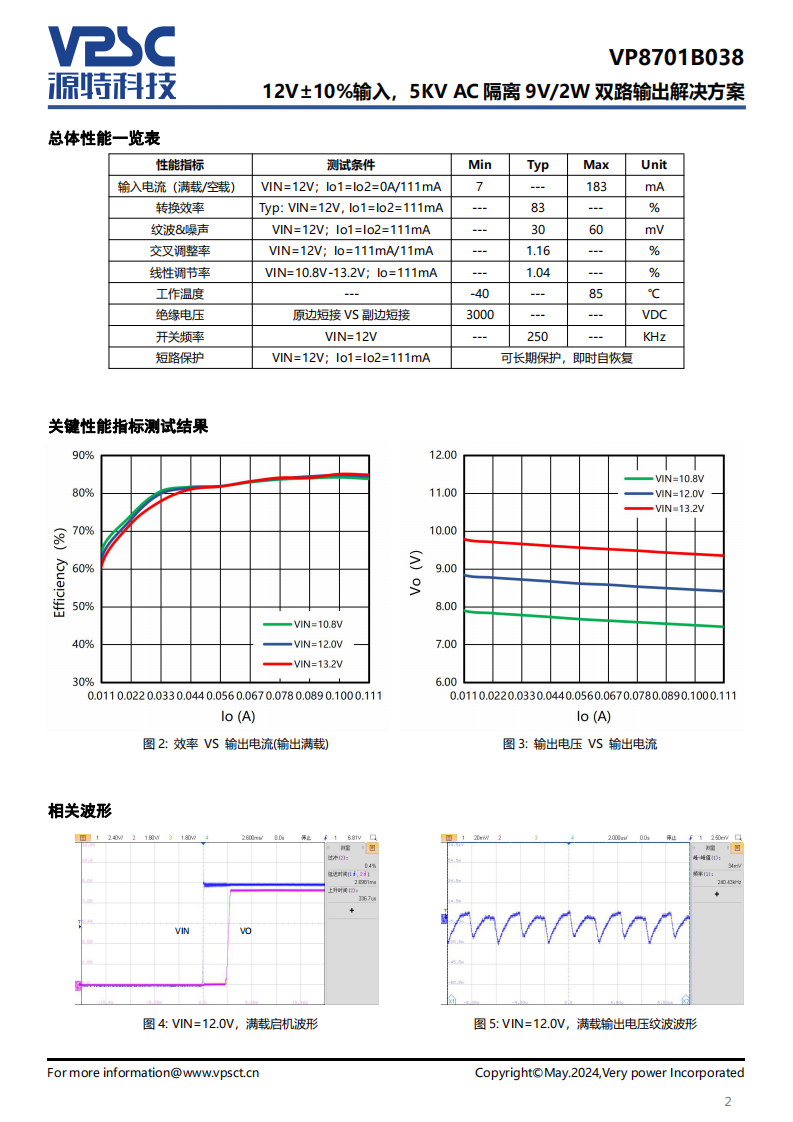

本方案由VPS8701B和配套变压器VPT87DCC02C组合,结合必要的整流二极管以及阻容元件实现12V±10%输入,双路9V/111mA输出的隔离非稳压电源。原副边隔离耐压不小于5000VAC,可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和(或)抗干扰的场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| TDA04H0SB1 | 1 | C&K Components | SLIDE DIP SWITCH-4SWITCHES, SPST, LATCHED,0.025A, 24VDC, SURFACE MOUNT-STRAIGHT, ROHS COMPLIANT |
|
|
$1.95 | 查看 | |
| AD7541AKPZ-REEL | 1 | Analog Devices Inc | CMOS,12-Bit, Monolithic Multiplying DAC |
|
|
$97.58 | 查看 | |
| LM393D | 1 | Motorola Mobility LLC | DUAL COMPARATOR, 9000uV OFFSET-MAX, 1300ns RESPONSE TIME, PDSO8, PLASTIC, SO-8 |
|
|
$0.45 | 查看 |
