VP2103-057 9-36V输入，1.5KV隔离+15V/-15/+5/6W三路输出解决方案

2024/06/20 作者：深圳市汇英同创电子科技有限公司

1012

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

VP2103-057 9-36V输入，1.5KV隔离+15V/-15/+5/6W三路输出解决方案

5.65 MB

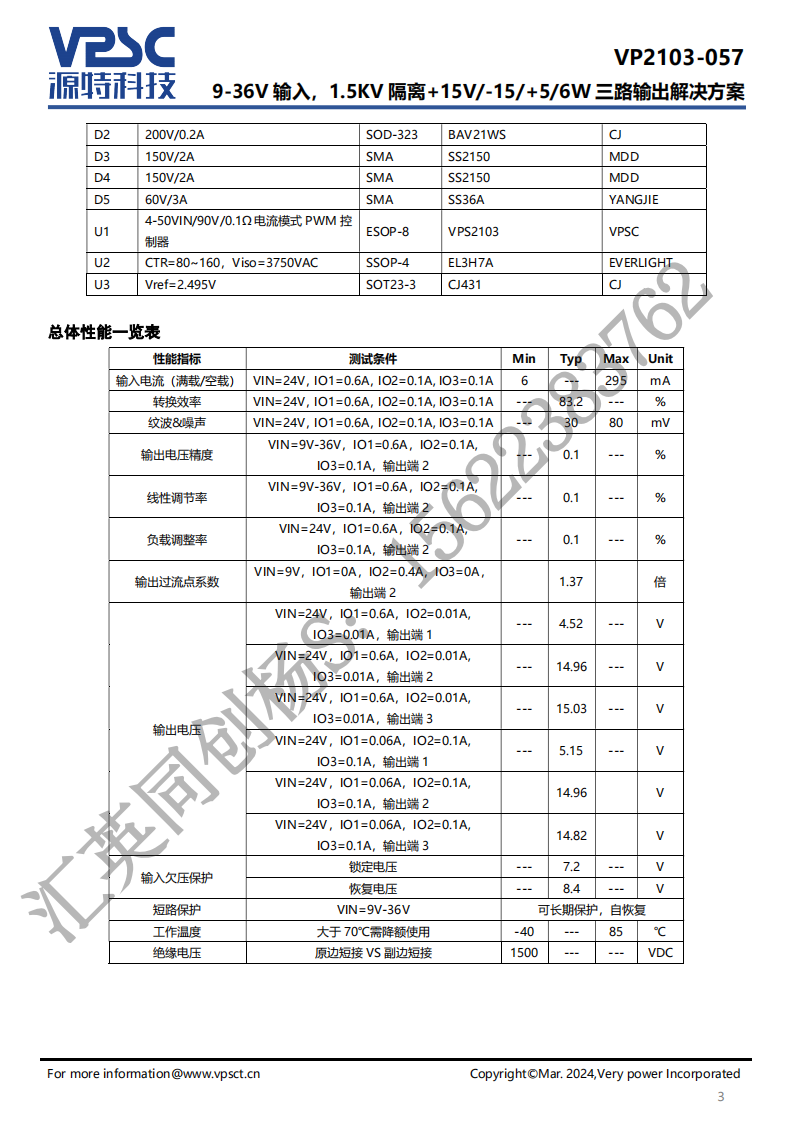

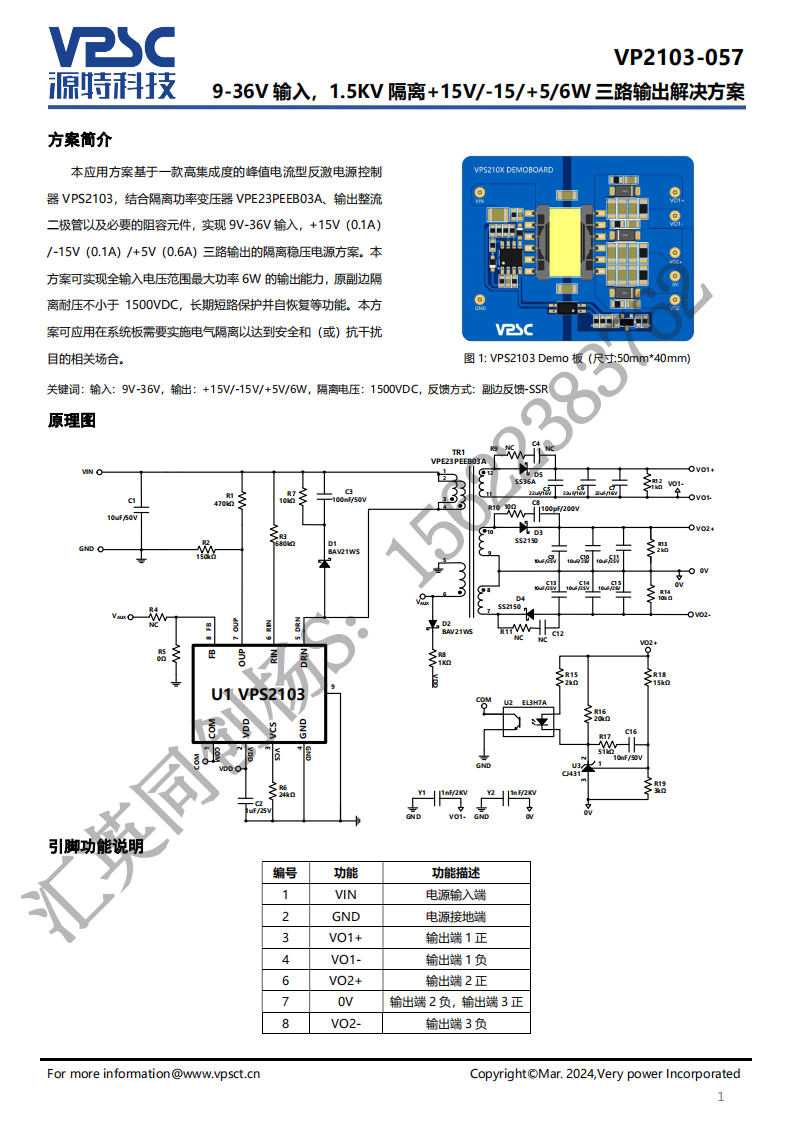

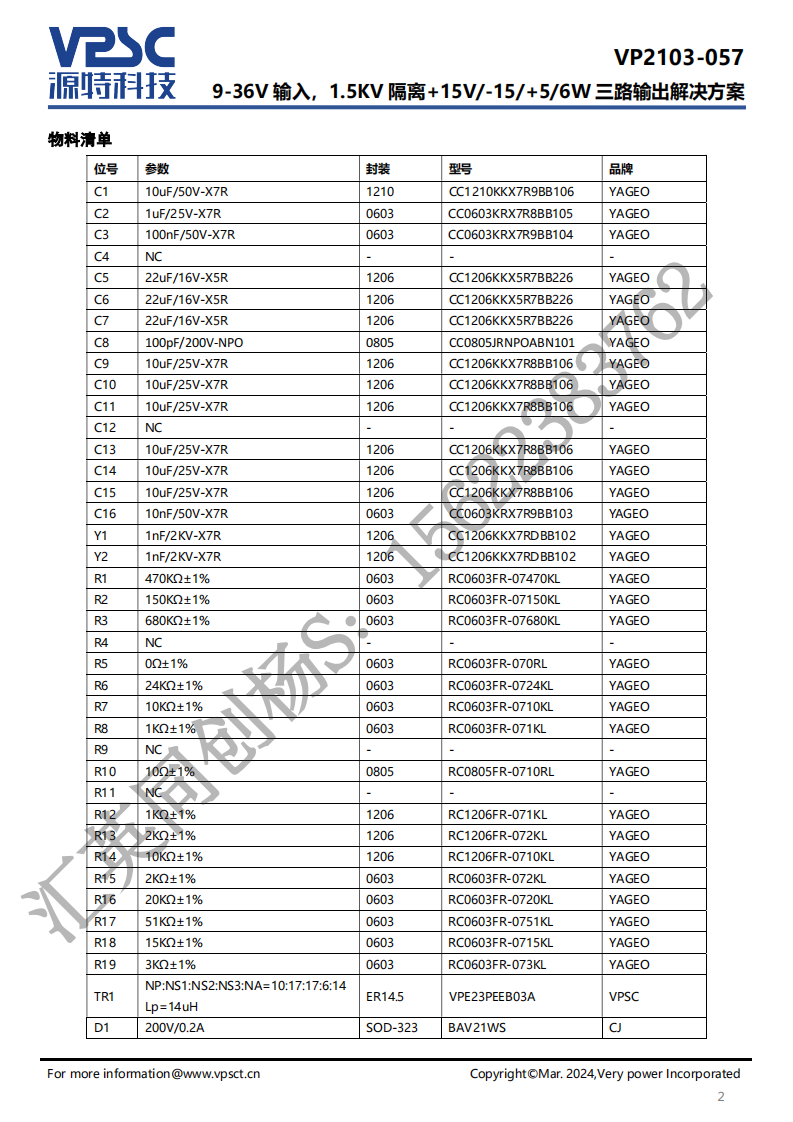

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23PEEB03A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，+15V（0.1A）/-15V（0.1A）/+5V（0.6A）三路输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
