扫码加入VP2103-059 9-36V输入，1.5KV隔离15V/6W单路输出解决方案
5.44 MB

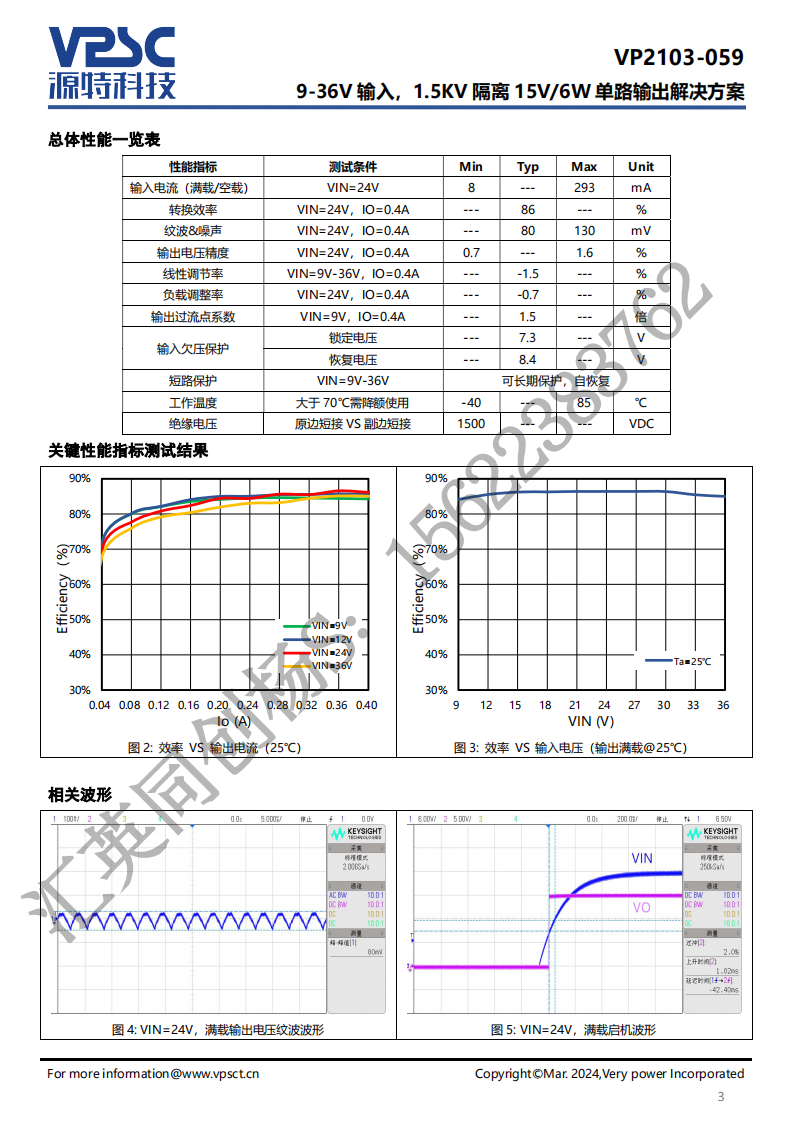

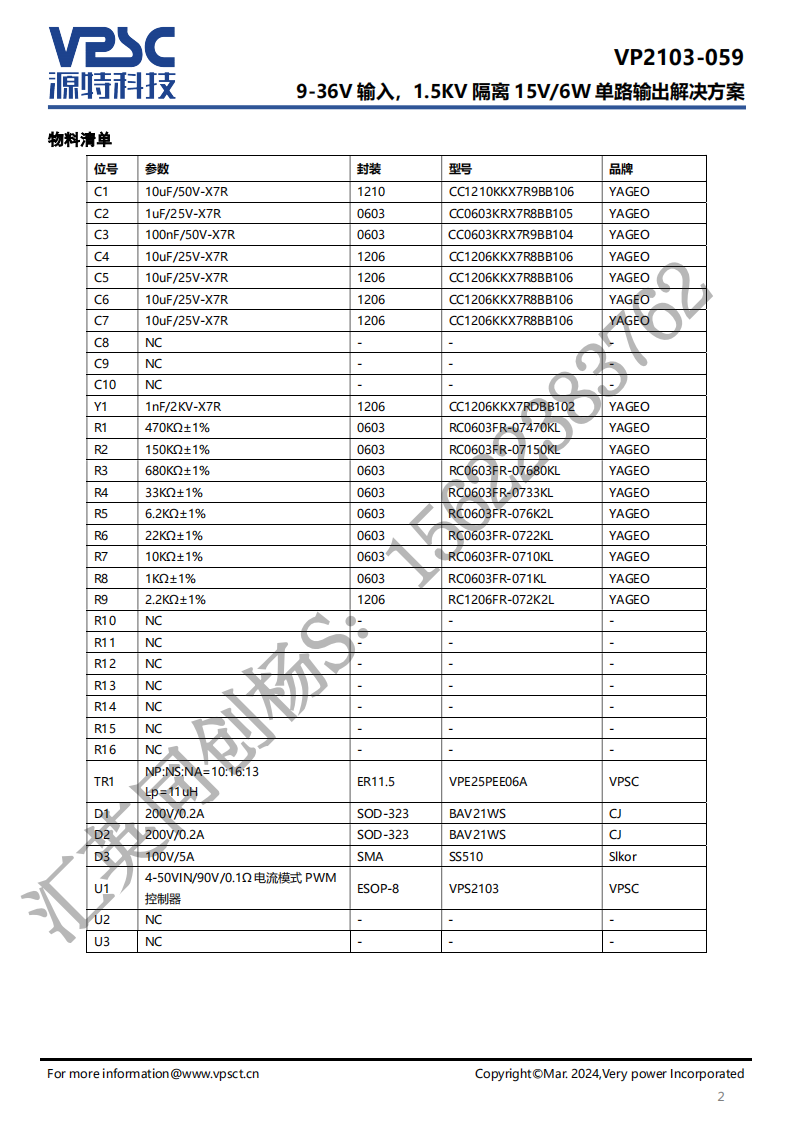

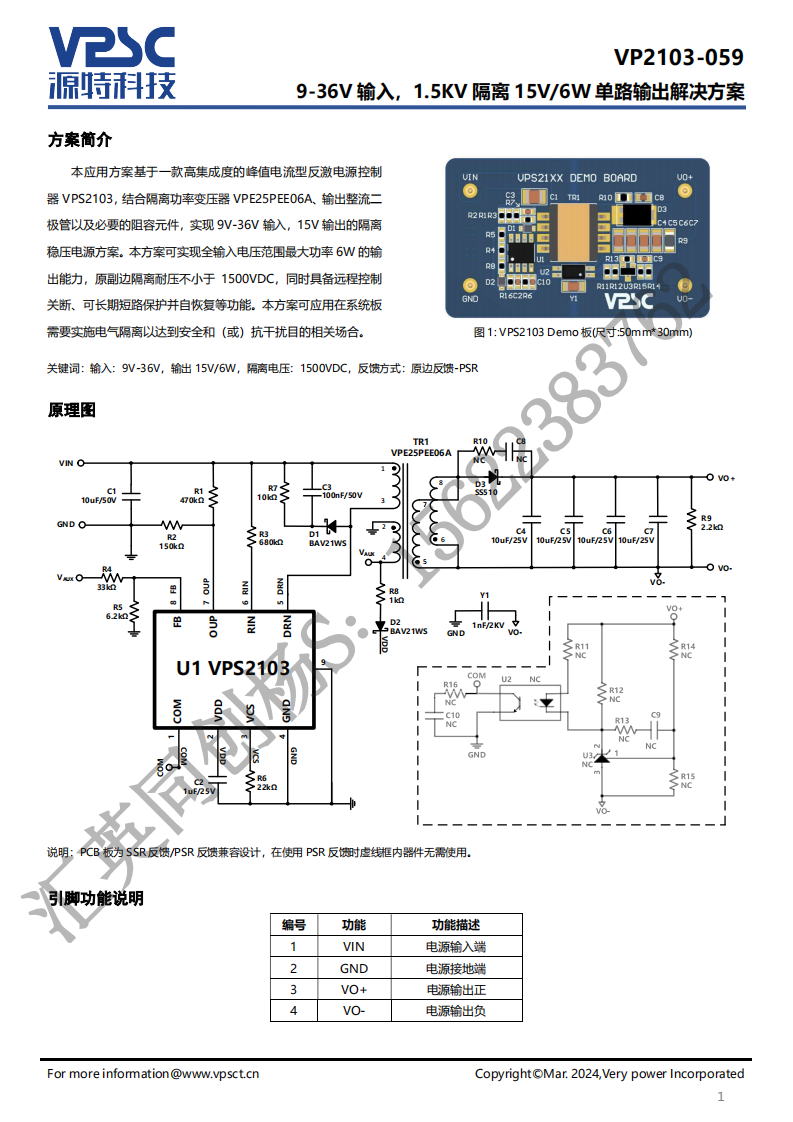

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE25PEE06A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，15V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| MCT62S | 1 | Fairchild Semiconductor Corporation | Transistor Output Optocoupler, 2-Element, 5000V Isolation, SURFACE MOUNT, DIP-16 |
|
|
$1.1 | 查看 | |
| STM32H743ZIT6 | 1 | STMicroelectronics | High-performance and DSP with DP-FPU, Arm Cortex-M7 MCU with 2MBytes of Flash memory, 1MB RAM, 480 MHz CPU, Art Accelerator, L1 cache, external memory interface, large set of peripherals |
|
|
$22.21 | 查看 | |
| SKRMAAE010 | 1 | Alpine Electronics (Asia) Ltd | Keypad Switch, SPST, Vertical, 0.05A, 12VDC, Solder Terminal, Surface Mount-straight, |
|
|
$0.32 | 查看 |
