扫码加入VP2109-004 9-36V输入，1.5KV隔离12V/3W单路输出解决方案
3.90 MB

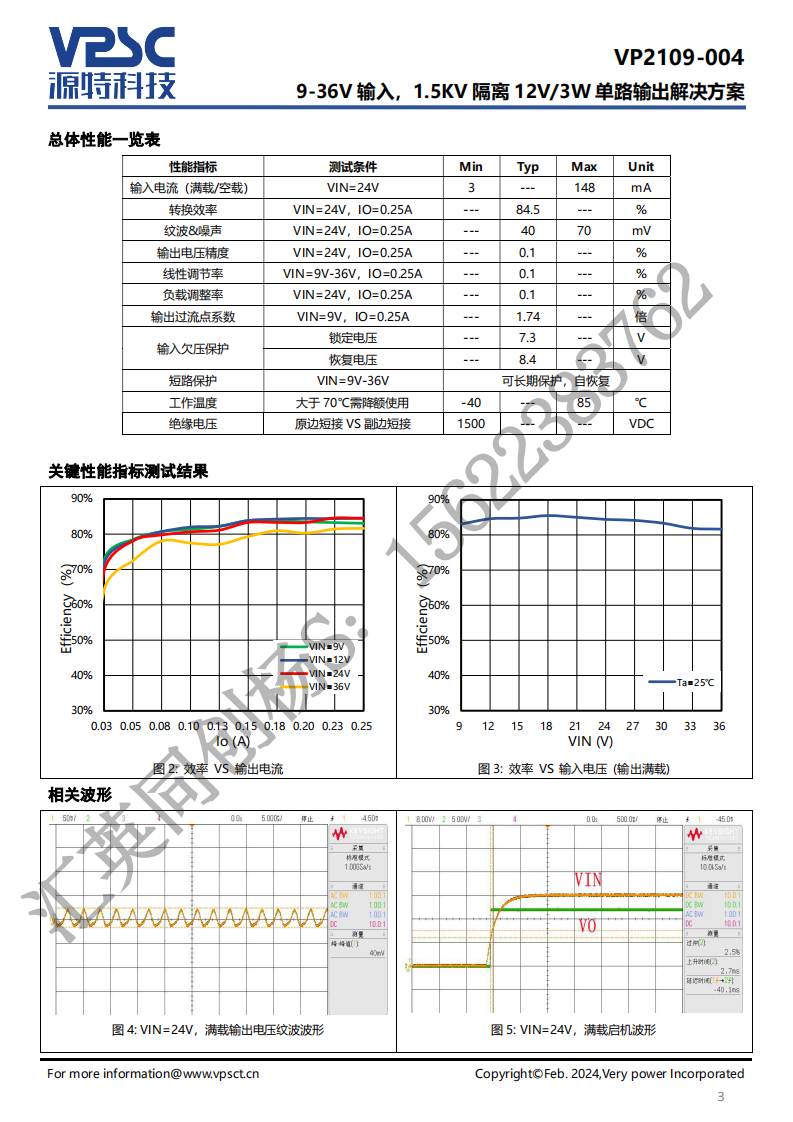

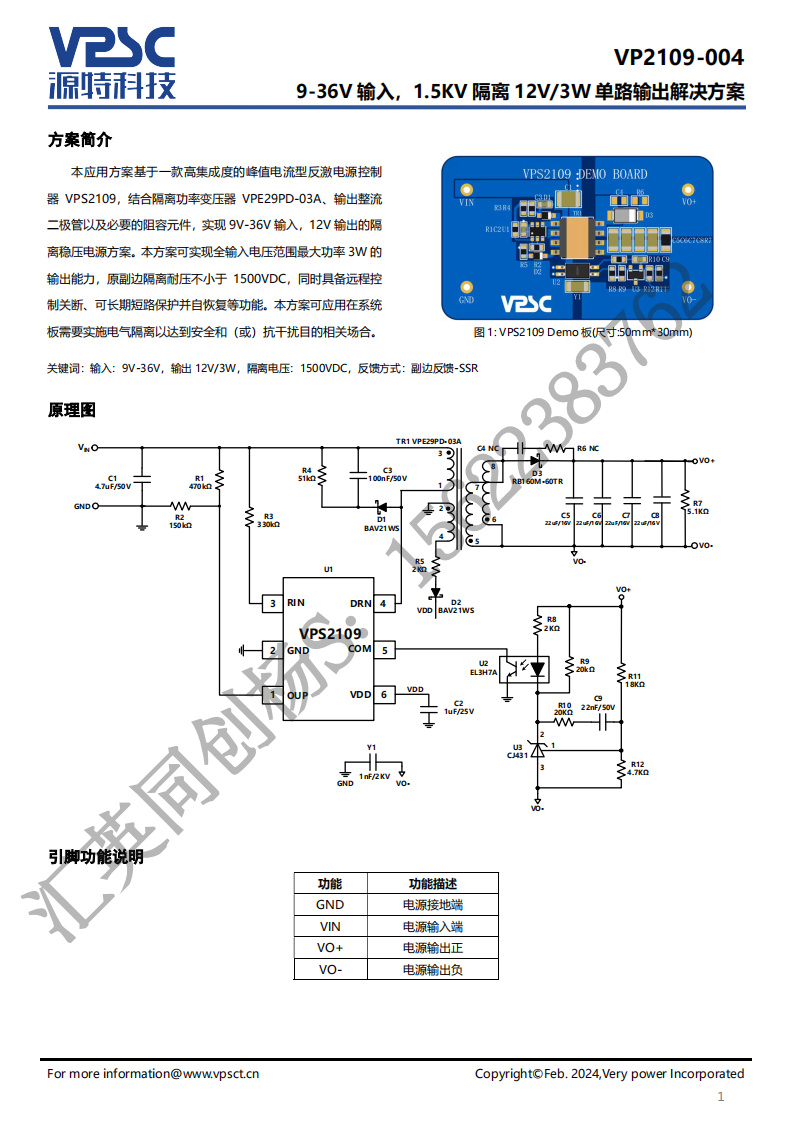

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2109，结合隔离功率变压器VPE29PD-03A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，12V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率3W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| 0216010.MXEP | 1 | Littelfuse Inc | Electric Fuse, Fast Blow, 10A, 250VAC, 1500A (IR), Through Hole, 5x20mm, ROHS COMPLIANT |
|
|
$2.11 | 查看 | |
| VSSRC20AB470330UF | 1 | Vishay Intertechnologies | Resistor/Capacitor Network, RC NETWORK, BUSSED, 1W, 47ohm, 0.000033uF, SURFACE MOUNT, SSOP-20, SSOP, ROHS COMPLIANT |
|
|
暂无数据 | 查看 | |
| AD822ARZ | 1 | Analog Devices Inc | Single-Supply, Rail-to-Rail Low Power FET-Input Dual Op Amp |
|
|
$9.24 | 查看 |
