扫码加入VP8504B013 5V±10%输入，3KV隔离±5V/2W双路输出解决方案
2.57 MB

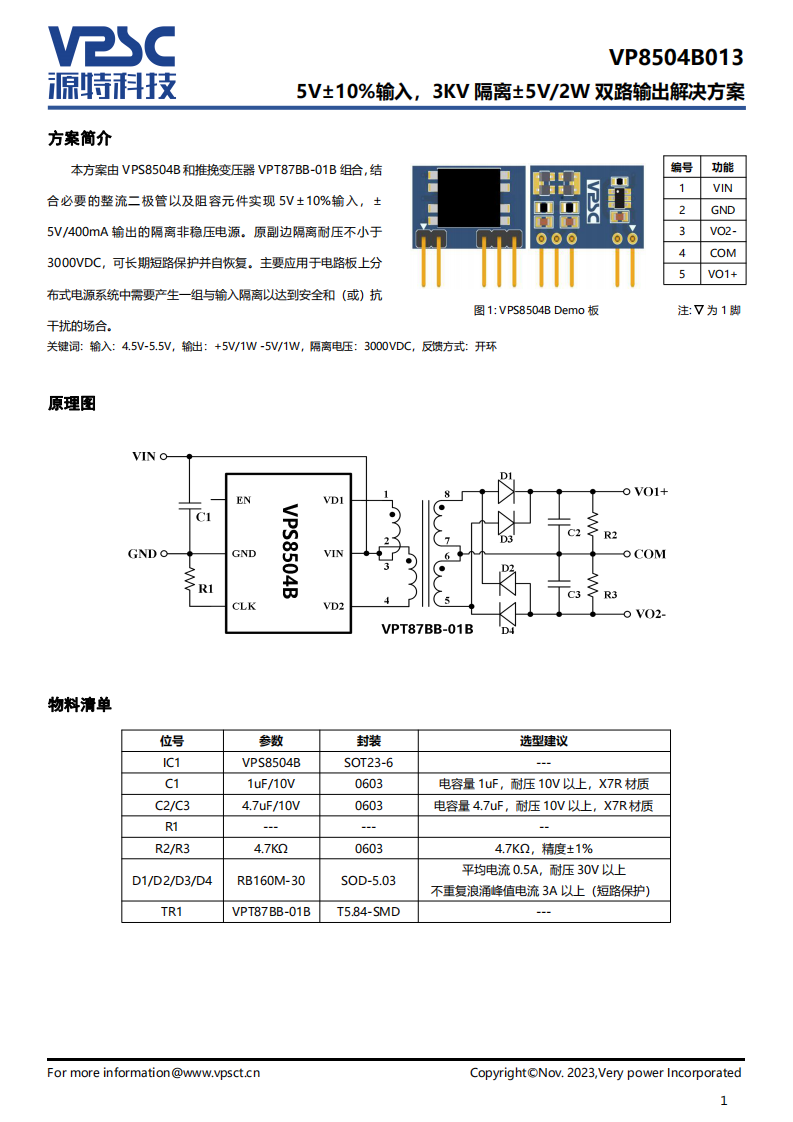

本方案由VPS8504B和推挽变压器VPT87BB-01B组合，结合必要的整流二极管以及阻容元件实现5V±10%输入，±5V/400mA输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和（或）抗干扰的场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| ECS-.327-12.5-1210-TR | 1 | ECS International Inc | Parallel - Fundamental Quartz Crystal, 0.032768MHz Nom, SMD, 2 PIN |
|
|
$1.09 | 查看 | |
| SRN3015-100M | 1 | Bourns Inc | General Purpose Inductor, 10uH, 20%, 1 Element, Ferrite-Core, SMD, 1212, CHIP, 1212, HALOGEN FREE AND ROHS COMPLIANT |
|
|
$0.55 | 查看 | |
| LTC2449IUHF#TRPBF | 1 | Analog Devices Inc | 24-Bit High Speed 8-/16-Channel ∆∑ ADCs with Selectable Speed/Resolution |
|
|
暂无数据 | 查看 |
