本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23FSJ-05A、输出整流二极管以及必要的阻容元件，实现18V-36V输入，2.5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率5W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
阅读全文
扫码加入
扫码加入
416

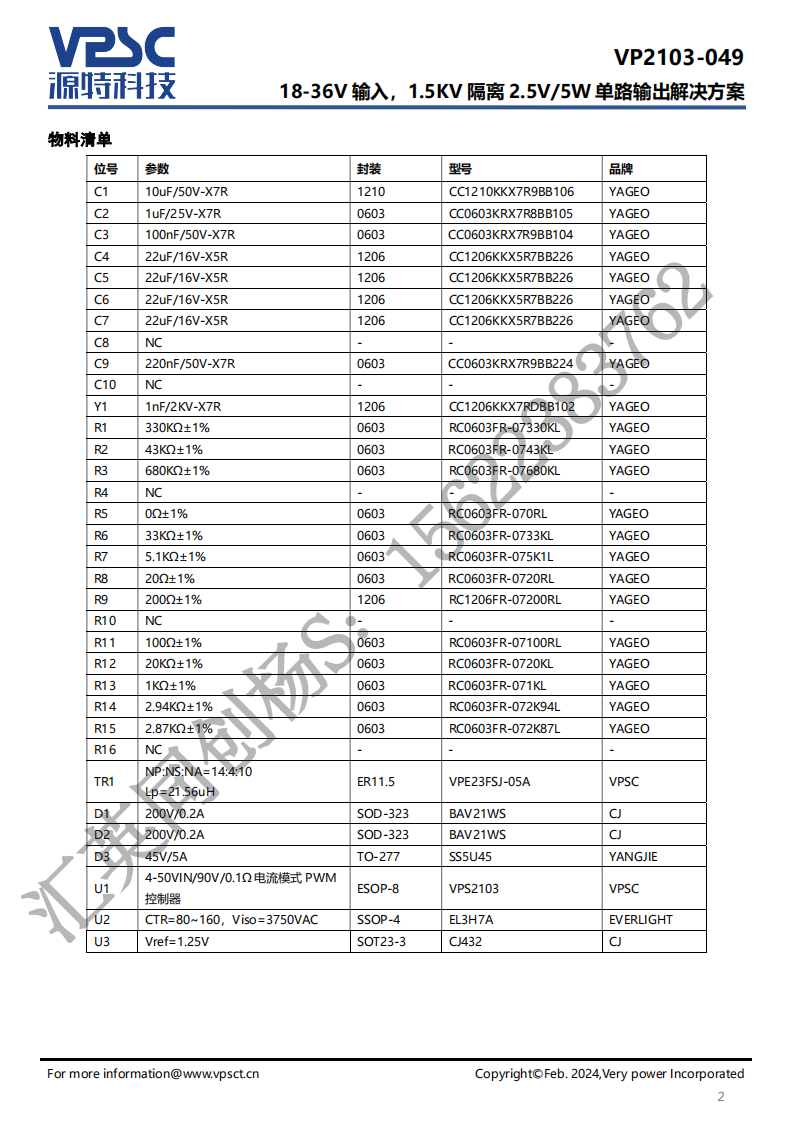

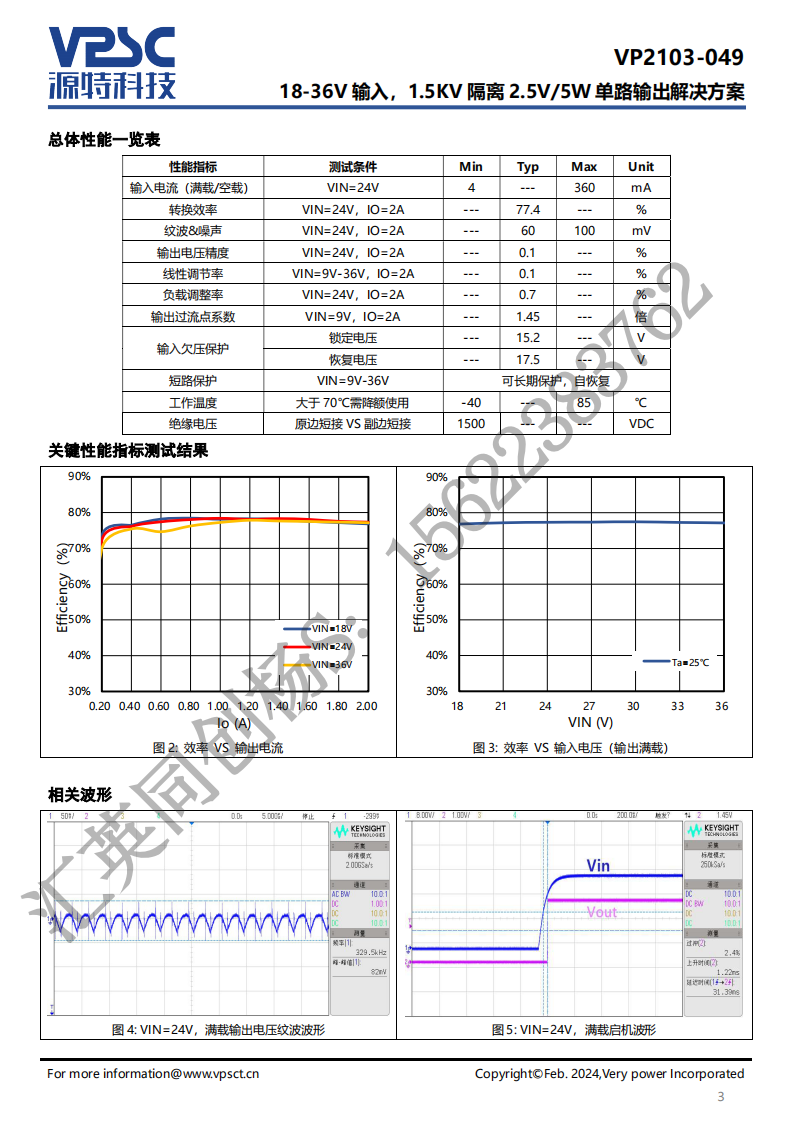

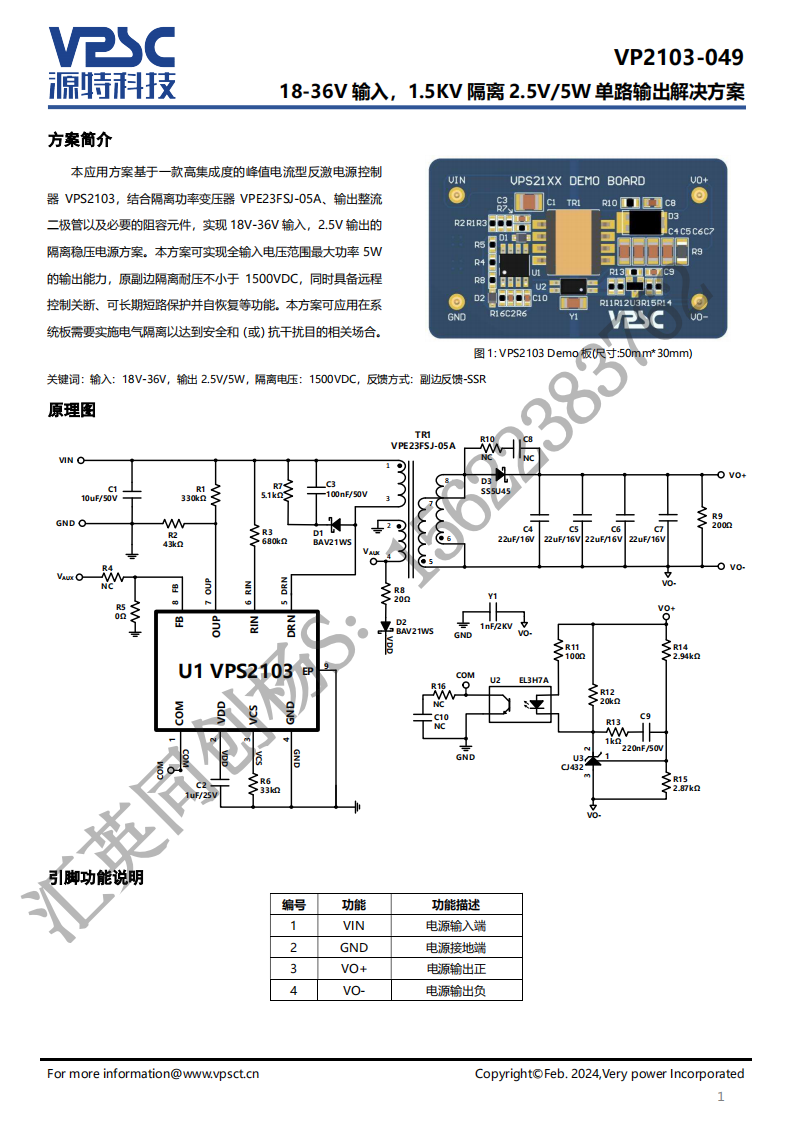

扫码加入VP2103-049 18-36V输入，1.5KV隔离2.5V/5W单路输出解决方案
898.27 KB
本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23FSJ-05A、输出整流二极管以及必要的阻容元件，实现18V-36V输入，2.5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率5W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| 43045-0612 | 1 | Molex | Rectangular Power Connector, 6 Contact(s), Male, Solder Terminal, Receptacle, |
|
|
$1.09 | 查看 | |
| MOCD207R2M | 1 | Fairchild Semiconductor Corporation | Transistor Output Optocoupler, 2-Element, 2500V Isolation, LEAD FREE, PLASTIC, SOIC-8 |
|
|
$1.16 | 查看 | |
| MS412FE | 1 | ABLIC Inc | Secondary Battery, Lithium Manganese Dioxide, 3V, 10mA, ROHS COMPLIANT |
|
|
$1.79 | 查看 |
