扫码加入VP2187B-013 9-36V输入，1.5KV隔离15V/15W单路输出解决方案
6.52 MB

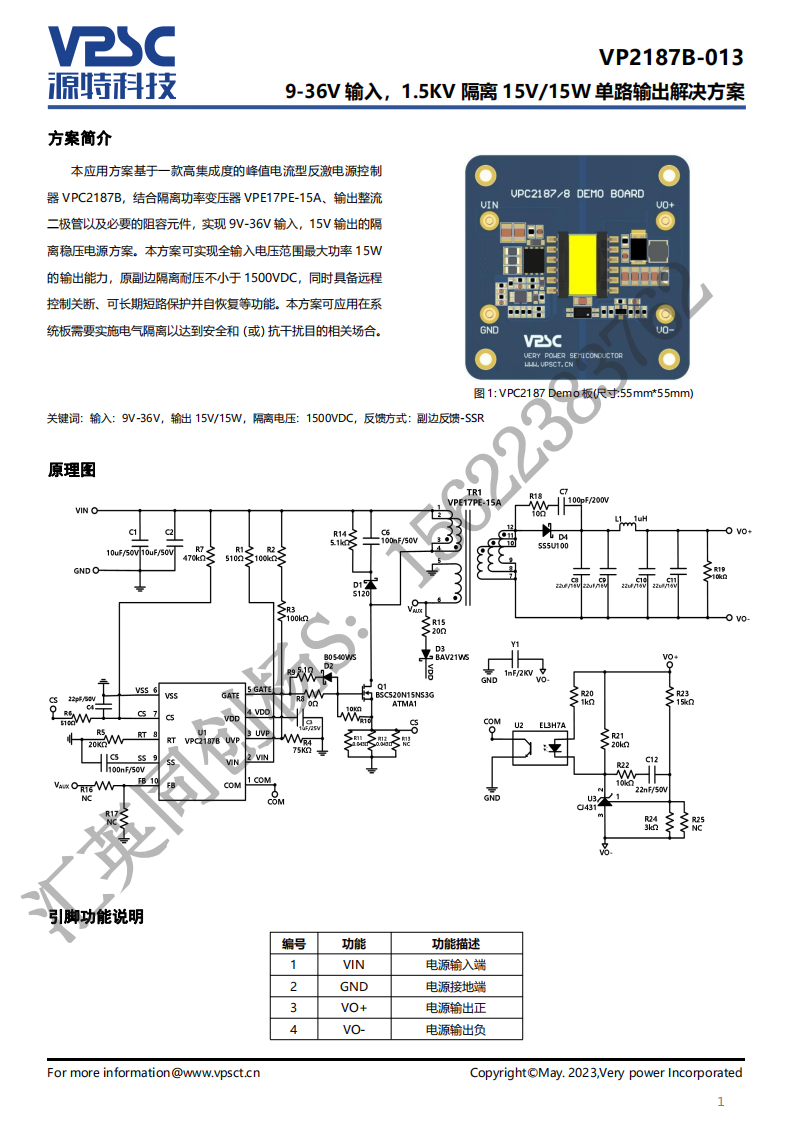

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187B，结合隔离功率变压器VPE17PE-15A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，15V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率15W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| FTLF8528P3BNV | 1 | Finisar Corporation | Transceiver, 840nm Min, 860nm Max, 8500Mbps(Tx), 8500Mbps(Rx), LC Connector, Panel Mount, ROHS COMPLIANT, PACKAGE-20 |
|
|
$236.73 | 查看 | |
| PMR209ME6470M033R30 | 1 | KEMET Corporation | RC Network, Isolated, 33ohm, 630V, 0.47uF, Through Hole Mount, 2 Pins, RADIAL LEADED, ROHS COMPLIANT |
|
|
$52.63 | 查看 | |
| CRCW12061K00FKEAHP | 1 | Vishay Intertechnologies | Fixed Resistor, Metal Glaze/thick Film, 0.75W, 1000ohm, 200V, 1% +/-Tol, 100ppm/Cel, Surface Mount, 1206, CHIP, HALOGEN FREE AND ROHS COMPLIANT |
|
|
$0.34 | 查看 |
