固态变压器（Solid-State Transformer，SST），也叫电力电子变压器（PET）。传统工频变压器依靠铁芯磁场直接完成工频交流变压；SST 先把工频交流电转为高频电，再用小型高频变压器隔离变压，最后再还原成工频电。优点：体积重量大幅缩小、具备电气隔离 + 电能调控能力，兼容交直流电网。

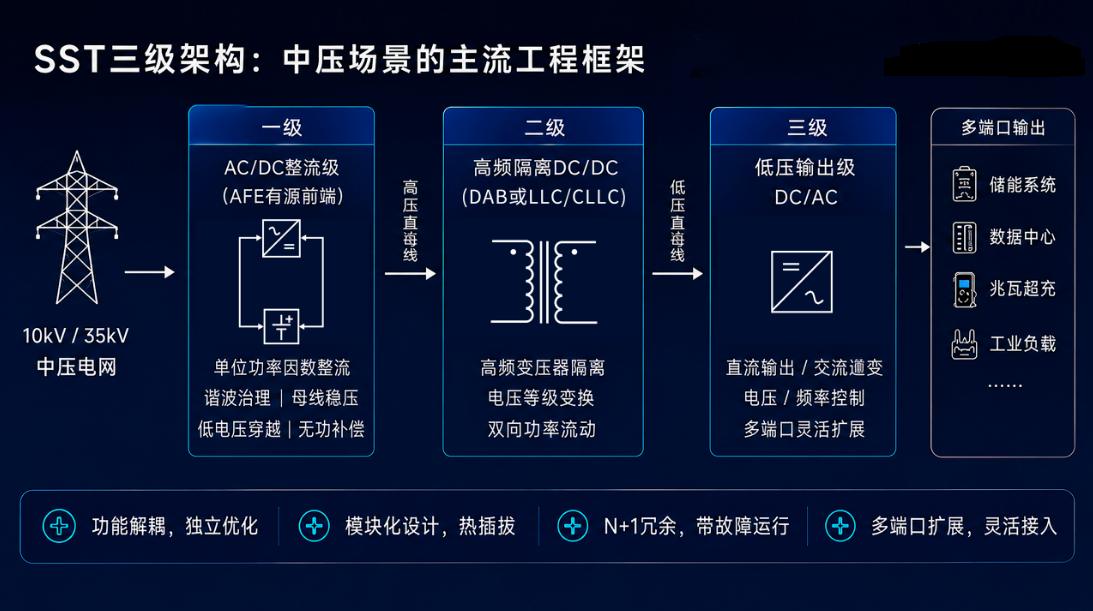

主流拓扑：三级式结构（最经典方案）
第 1 级：AC-DC 整流级（输入级）
输入：工频高压交流电（10kV/35kV 电网）电路：多电平 PWM 整流器（MMC/H 桥级联）工作过程：
第 2 级：DC-DC 隔离级（核心环节）
这是 SST 区别于普通变频器的关键。电路：双有源桥 DAB / 谐振 LLC 变换器 + 高频中频变压器工作原理：
关键优势：频率越高，变压器铁芯尺寸越小。同等容量下，高频变压器体积仅为工频变压器的 1/5~1/15，同时实现原副边完全电气隔离，阻断直流故障。
第 3 级：DC-AC 逆变级（输出级）
把低压直流逆变为工频交流电，可输出三相工频电压。可以灵活调压、调频，既能接交流负荷，也可以直接引出直流端口接入储能、光伏，实现交直流混合组网。
二、完整能量变换流程（一句话总结）
工频高压交流 →（整流）→ 高压直流 →（高频逆变）→ 高频交流 →（高频变压器隔离变压）→ 副边高频交流 →（整流）→ 低压直流 →（逆变）→ 工频低压交流。变换链路：AC→DC→高频 AC→DC→AC。
三、两级式简化 SST（低压小容量方案）
省去中间直流母线，结构为：AC→高频 AC（矩阵变换器直接变频）→高频变压器→工频 AC。少一级直流环节，结构精简，多用于配电低压场景，高压电网极少使用。
四、核心工作特点
- 电压柔性可控
传统变压器只能固定变比；SST 依靠电力电子 PWM 控制，输出电压连续可调，具备稳压、调压、无功补偿能力。 - 电气隔离性能强
依靠高频变压器实现原副边隔离，能够阻断直流故障蔓延，适合直流配电网。 - 功率双向流动
DAB 变换器支持能量双向传输，既可降压给负荷供电，也能反向升压把分布式电源电能送回电网。 - 轻量化小型化
摆脱 50Hz 工频铁芯限制，功率密度成倍提升，适合舰船、机车、微电网、电动汽车充电站。
用一句话说清楚：它是用电力电子器件+高频变压器，替代传统笨重工频变压器的新型智能电力设备。
传统变压器只能"变电压"，SST能做的事多得多——
固态变压器（SST）打破了传统工频变压器依赖铁芯磁耦合的技术路径，通过电力电子变换+高频隔离架构，在电压变换与电气隔离之外，同步集成功率因数校正、无功补偿、谐波治理、故障穿越、多端口直流接入等复合功能。随着AI算力中心、兆瓦级超充、绿氢电解三大下游需求爆发，SST正加速从实验室样机阶段迈入规模化批量交付阶段。
拓扑路线的选择、功率器件的匹配，直接决定了SST产品的可靠性、成本与交付能力。本文基于国产SiC模块批量配套SST量产项目的实战经验，从工程落地视角出发，按照「系统架构选型→分级别器件匹配→批量交付要点」三个维度，梳理全流程选型逻辑。

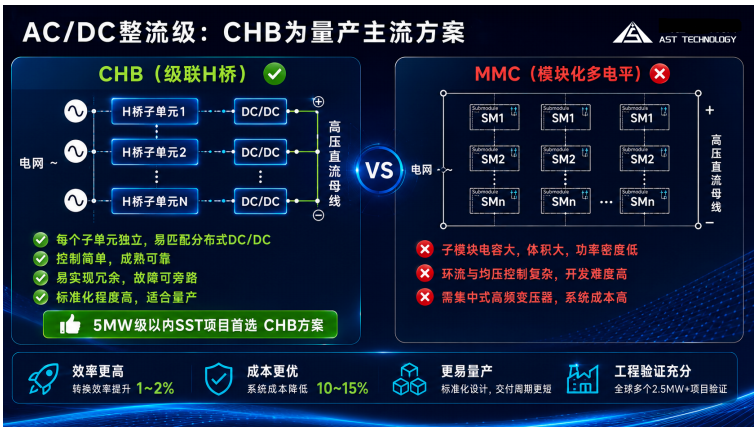

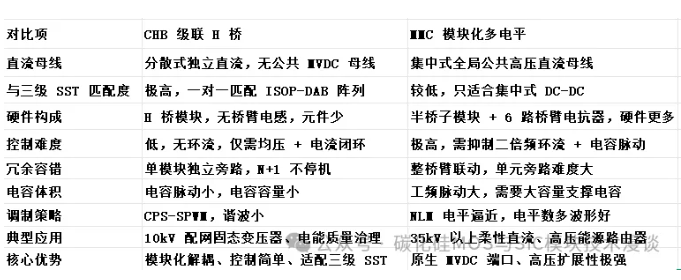

补充：级联 H 桥型 SST（高压配电主流）
高压输入时，单管耐压不足，采用输入级 H 桥级联 + 独立 DAB 隔离单元，每相由多个模块串联分压，模块化结构，便于冗余容错，是 10kV 配网 SST 最成熟的工程拓扑。
1. 两级直流母线实现强解耦（最本质优势）
系统被两条直流母线切分为三段独立单元：
-
前级整流只处理电网侧扰动、谐波、电压跌落； -
后级逆变只应对负载侧冲击、不平衡、短路； -
中间 DAB 隔离级作为缓冲屏障。
整流闭环、隔离稳压闭环、逆变调压闭环三者相互独立，控制环路互不耦合，不存在前后级互相干扰，多模块均压控制更容易收敛。对比两级拓扑：前后级深度耦合，负载波动会直接反射到网侧，调试难度极大。
2. 模块化天然匹配中压电压等级，器件压力小
10kV 中压无法用单只功率器件直接承受。级联 H 桥交流串联分压，每个功率单元承压被限制在 800V 左右，可以大批量使用 1700V 商用 IGBT/SiC 器件。后级 DAB 与 H 桥一一对应，构成标准 PEBB 积木单元，硬件完全一致，便于批量生产、备件统一。
3. 容错能力强，支持 N+1 冗余运行
每一组 “H 桥 + DAB” 都是独立支路：
-
某一个子模块故障，可单独旁路退出； -
剩余模块短时升压补足电压，整机不必停机。两级拓扑一旦某一相单元损坏，极易整相闭锁，供电可靠性远不如三级架构，非常适合配电电网对不间断供电的要求。
4. 功能拆分清晰，电能质量治理分工明确
功能各司其职，控制目标单一，网侧 THD 可以做到极低，不需要在一个变换器里同时兼顾变频、整流、隔离、调压多重目标。
5. 原生多端口，适配交直流混合配电网
低压公共直流母线是共用能量池：
-
一路逆变成 400V 工频交流； -
可直接引出直流端口，接入光伏、储能、直流充电桩、直流微网。不用额外增加变换环节，天然支持交直流双端口输出，这是传统工频变压器和两级 SST 很难实现的。
6. 故障隔离能力优异，阻断故障穿越
高频变压器实现电气隔离：
-
低压侧短路故障被 DAB 快速限流，不会传导到中压电网； -
高压侧直流故障也无法穿越隔离变压器蔓延到低压侧。配合电力电子快速保护，故障切除微秒级完成，显著提升配网安全水平。
7. 工程落地成熟，调试难度低
三段独立闭环：1）先调整流级，把所有模块直流电压均衡稳住；2）再调 DAB 阵列，实现 ISOP 均压均流、稳定低压直流母线；3）最后调试输出逆变器。分步调试，逐级投入，非常适合兆瓦级大功率样机与电网示范工程，是目前 10kV 固态变压器唯一规模化落地的架构。
◎ 控制逻辑相对简单，子单元均压、环流抑制的算法成熟，开发与调试周期短。
◎ 子单元标准化程度高，N+1冗余设计易实现，故障旁路方案成熟。
◎ 桥臂环流、子模块电容电压平衡的控制算法复杂，开发难度高。
◎ 若要实现低压隔离输出，后端需额外加装集中式高频变压器，MW级功率下绝缘、散热设计门槛极高，系统综合成本更高。
单个子单元可输出5电平阶梯波，整机级联后可形成30级以上的电平输出，网侧电流总谐波失真（THD）极低，可大幅缩减甚至省略交流侧滤波器件。通常开关频率设置在20~40kHz即可满足电能质量要求。
该方案的工程落地难点在于：器件与驱动通道数量更多，需要额外的中点电压平衡控制策略，保护逻辑与故障模式更复杂，调试周期相对更长。

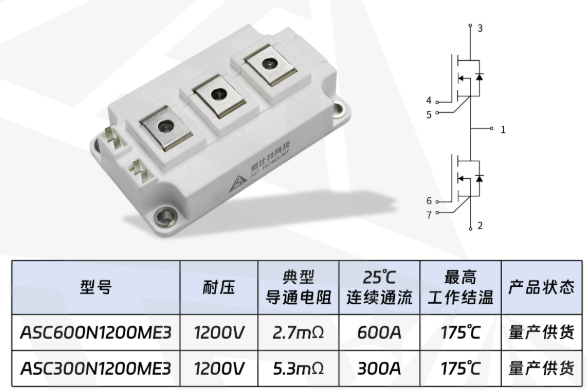

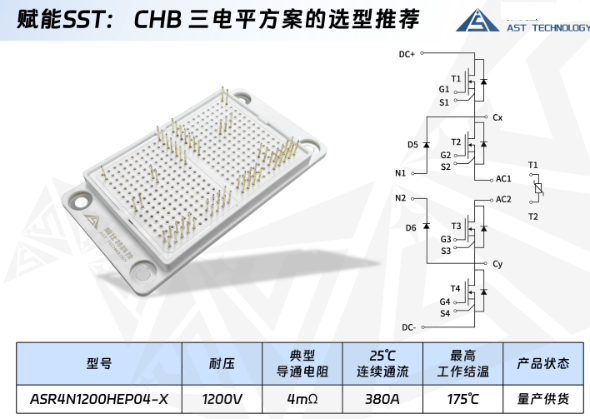

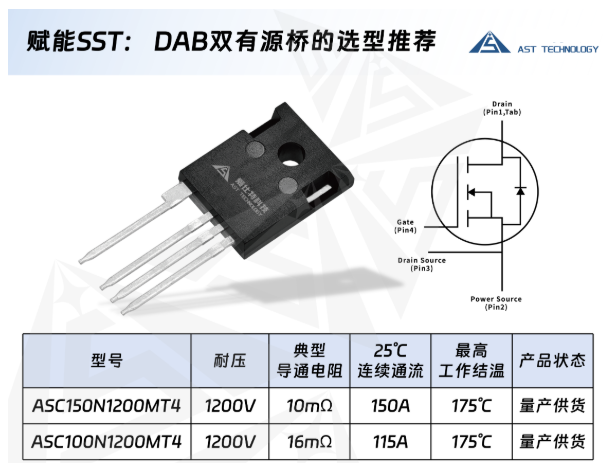

1200V/380A，导通电阻4mΩ，175℃最高工作结温，已实现量产供货

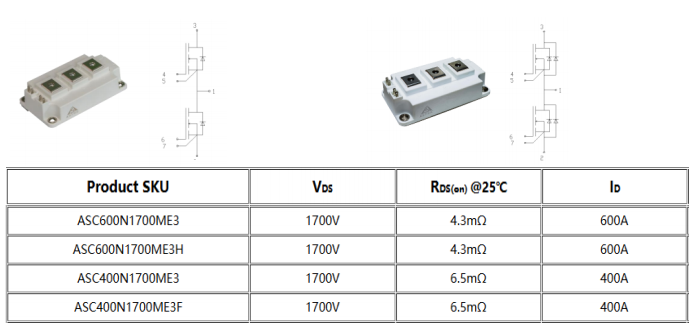

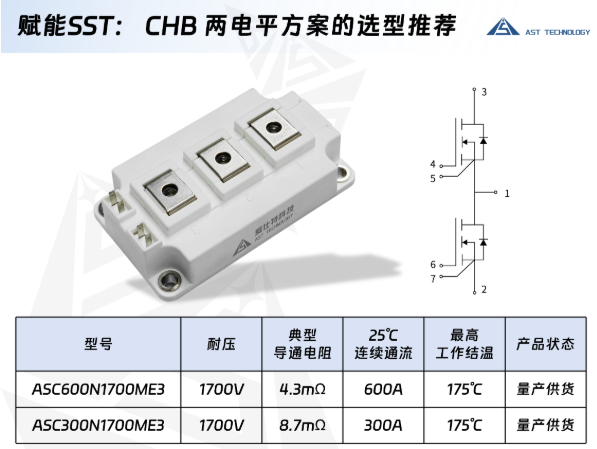

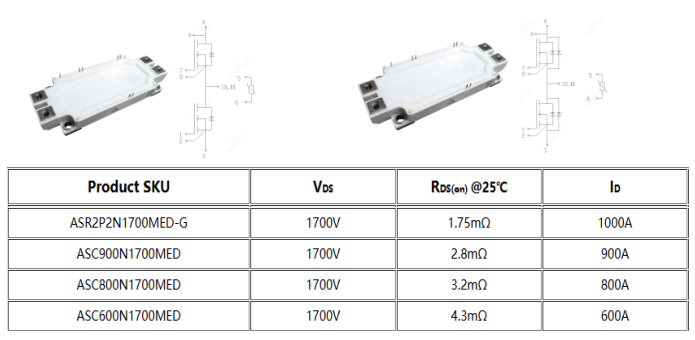

工程通用降额原则下，考虑开关过压尖峰、宇宙射线FIT可靠性要求，1700V SiC两电平方案推荐直流母线电压设定为1000~1200V，对应器件降额比例约60%~70%，安全余量合理。拓扑本身为经典H桥四管结构，驱动电路简单、控制算法成熟，BOM清单更简洁，开发调试周期短。
需要注意的设计权衡是：两电平拓扑单管承受全母线电压，dv/dt应力更高，对输入滤波、EMI设计、布局寄生参数的要求也随之提升。

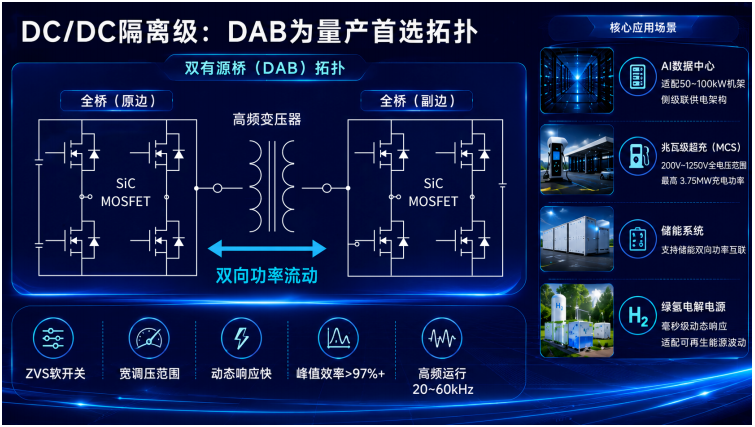

◎ LLC：额定点效率极高，但仅支持单向传输，调压能力弱，适合固定变比的稳定负载场景。
◎ CLLC：LLC的双向版本，可双向传能，但调压范围有限，设计复杂度高，适合窄范围双向场景。
配合SiC器件的高频特性与数字控制方案，双移相、三移相等控制策略已完全工程化落地，可大幅拓宽ZVS负载覆盖范围，拓扑峰值效率可达97%以上。

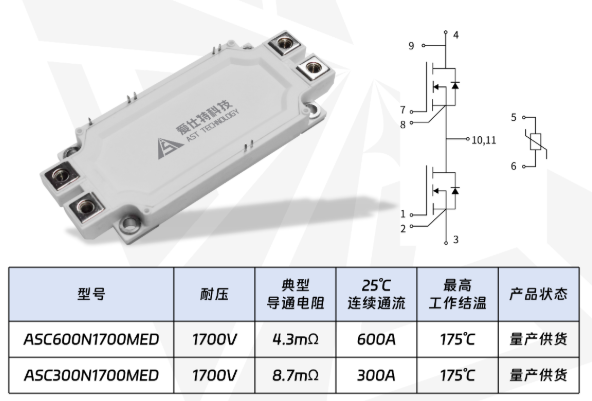

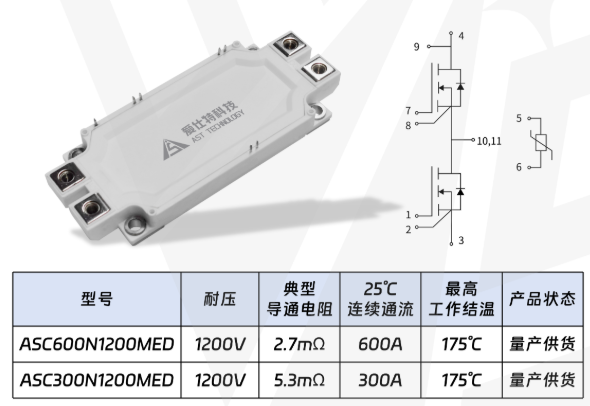

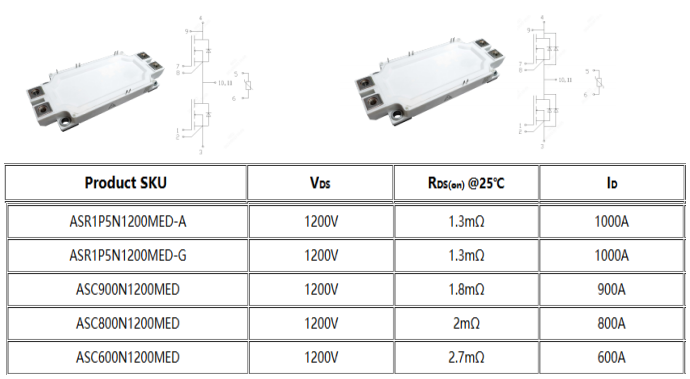

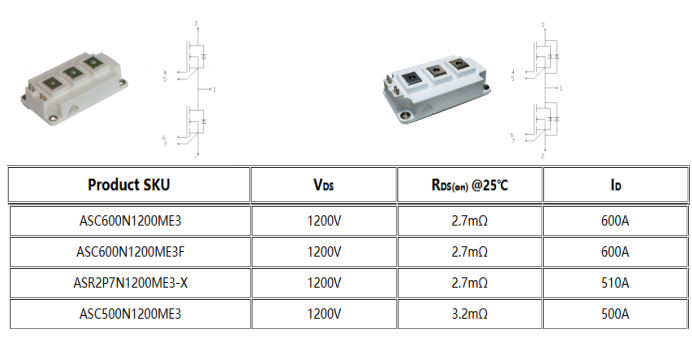

目前合作的几家头部企业2.5MW SST项目中，核心隔离级即采用DAB拓扑搭配HEP/ME3/MED SiC模块方案。该模组采用1200V SiC器件适配1500V系统，支持20-60kHz高频运行，体积大幅缩减，转换效率达99.3%以上。
◎ 兆瓦级超充：单拓扑覆盖200V~1250V全电压范围，适配3.75MW最高充电功率，方案简洁可靠。
◎ 绿氢电解电源：毫秒级动态响应，适配可再生能源功率波动，动态性能优于固定增益的LLC方案。
◎ CLLC拓扑：适合有双向需求但调压范围不大的场景（如储能、V2G），作为DAB的补充选型。

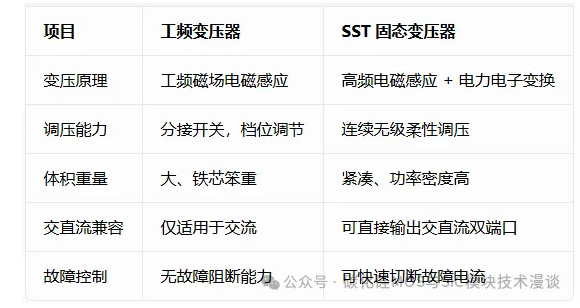

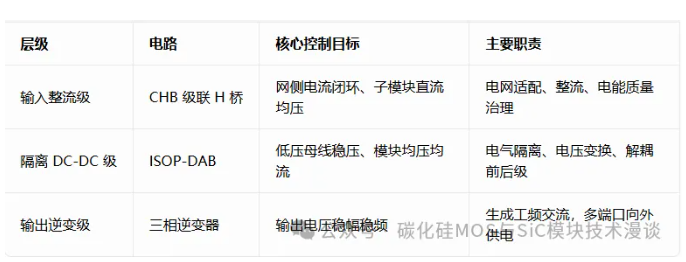

精简对比总表
采用低导通电阻的SiC模块，可直接减少并联模块数量，从根源降低环流风险，同时简化母排与驱动设计，有效提升系统平均无故障时间（MTBF）。
同时1200V SiC器件依托车载市场的规模化产能，供应链稳定性强、价格波动小，是支撑SST批量交付的核心基础。
在当前主流的磁性材料、封装工艺水平下，50kHz左右是功率密度、系统损耗、散热与EMI成本的综合最优平衡点。
◎ 布局与驱动适配SiC特性：采用低寄生封装、层叠母排设计，预留栅阻与米勒钳位调试空间，保障驱动可靠性。
◎ 绝缘与EMI提前规划：高dv/dt节点做好屏蔽接地，中压端子的爬电距离、灌封工艺提前纳入结构设计。
总结
-
技术演进：从低频工频拓扑发展到高频开关拓扑，宽禁带器件（碳化硅、氮化镓）成为核心驱动力； -
落地分化：轨道交通应用成熟，电网、数据、海上风电等场景仍以样机、示范项目为主； -
共性瓶颈：中频变压器设计、高压绝缘、系统保护、整机可靠性是全行业难题。

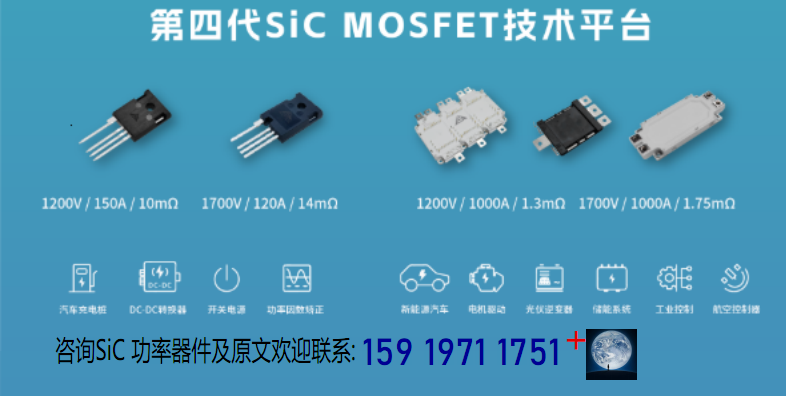

碳化硅模块与碳化硅MOSFETs产品概览

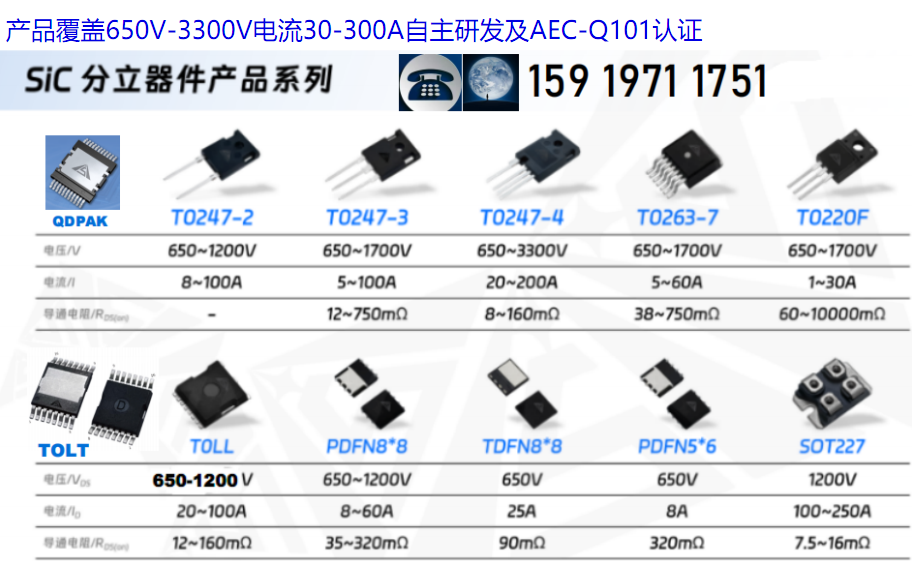

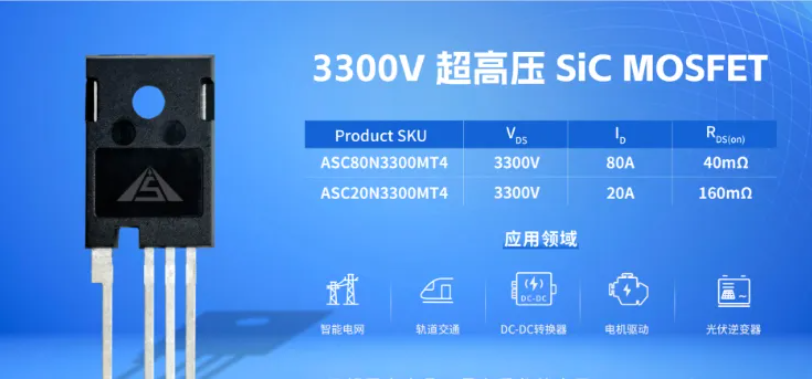

单管产品覆盖650-3300V电压、5-200A电流，自主研发，通过AEC-Q101认证
