作者：彭子玲
7月15日，IMEDS 2026落幕第三天。一篇报告开始在半导体工程师的朋友圈里流传，标题只有四个字——"玄武模型"。
就在一个月前，台积电刚高调宣布其背面供电方案将在2027年量产，产业界一片欢呼。很少有人知道，同一时间，太平洋此岸的一个实验室里，一批芯片正在以肉眼不可见的方式"死去"。
那个春天，一屋子人沉默了
陈立新（化名）所在的企业是国内最早切入背面供电技术预研的芯片制造团队之一。彼时，台积电的背面供电尚在研发阶段，三星的路线图也刚露端倪。团队的追求不仅仅是跟随国际先进制程的节奏，更要在下一代节点上实现局部突破。
2023年底，首批采用背面供电架构的工程样片流片归来。出厂测试中电性表现优异，一切指标都指向一个乐观的判断。当时的团队甚至已经开始规划大规模试产的时间表。
转折发生在次年春天。可靠性验证团队的老王是第一个发现问题的人。他在实验室连续蹲了三天，跑完300小时热循环测试的样品开始出现零星失效。他没有声张，又加跑了200小时。第四天清晨，当他把500小时后的测试数据摆在团队面前时，一屋子人沉默了——大面积性能衰减，部分样品甚至完全失效。屏幕上跳动的失效地址，像一串串不祥的密码。
"当时行业里很多声音说背面供电无非就是换个方向走线，剩下的就是良率爬坡。"陈立新回忆，"我们最初也以为问题出在工艺窗口太窄，调一调参数就能解决。"
但失效分析报告一版版刷新，一种此前被严重低估的物理机制逐渐浮出水面。2024年5月，团队正式成立代号"玄武"的失效机理攻关小组。陈立新透露，这个小组最初取名"破壁"，寓意穿透失效迷雾直达物理本质。后来大家觉得"玄武"更为贴切——龟蛇合体的上古神兽，既能负重又能潜渊，恰如芯片背面那一层承载着千军万马电流的硅通孔阵列。
此后两年，团队累计分析了超过两万片工程晶圆，从数万个失效点中逆推物理规律。今年5月，这套完整的"热-力耦合"应力累积理论框架终于在IMEDS 2026上完整公开。
一场关于"新不新"的交锋
"铜的热膨胀系数是硅的六倍，这个基础物理事实行业早就知道，你们发现的这个'热-力耦合'到底新在哪里？"
这是IMEDS 2026的Q&A环节，一位来自某国际头部晶圆厂的技术高管站起来，语气带着明显的质疑。现场数百双眼睛转向台上的陈立新。

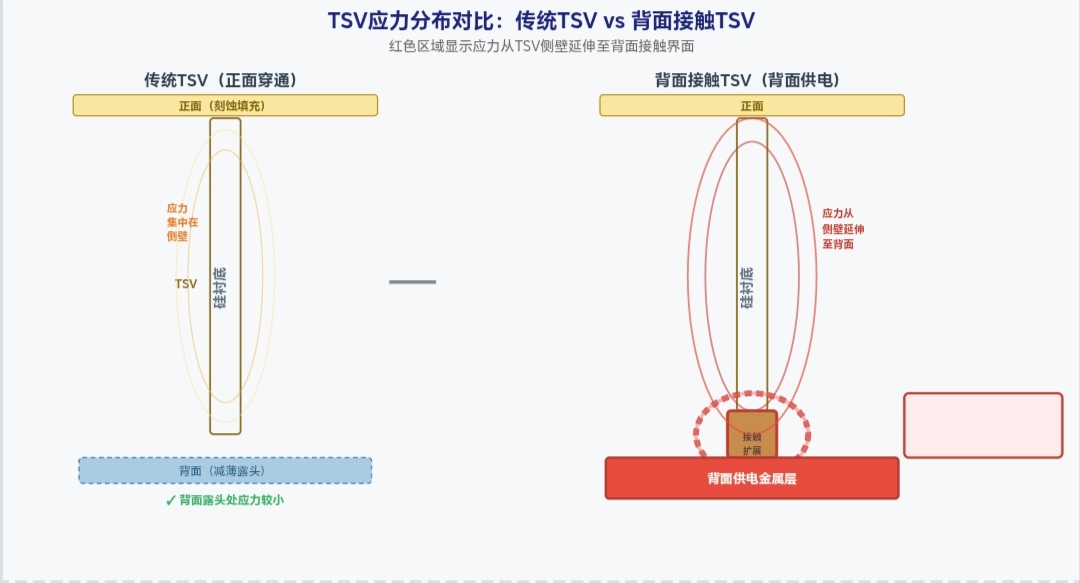

陈立新没有立刻回答。他把PPT翻回到那张应力分布对比图。
"过去行业对TSV应力的认知停留在单一热膨胀失配层面——升温时铜柱膨胀顶出，降温时收缩拉裂，本质上是一个疲劳问题。但背面供电场景下出现了一个被长期忽视的新变量。"

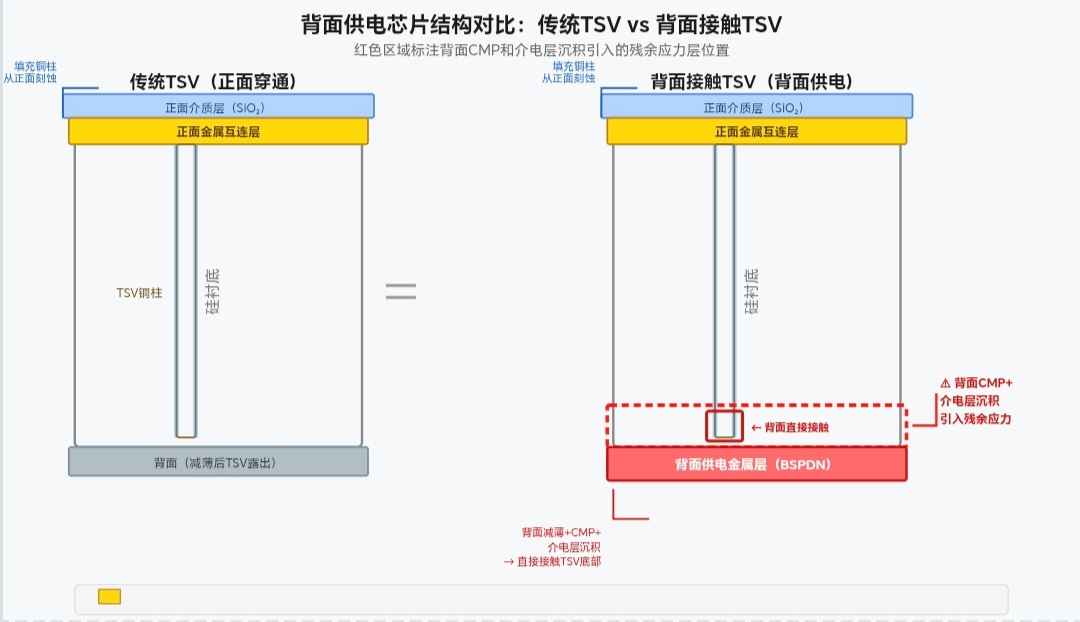

他用激光笔圈出图中TSV底部的红色区域："传统TSV的工艺流程是从正面刻蚀、填充，最后在晶圆减薄时从背面露头。而背面供电要求TSV从背面直接接触第一层金属，这意味着背面必须经历高强度的化学机械抛光（CMP）和介电层沉积。这些工艺步骤本身就在硅衬底背面留下了不可忽视的残余应力层。"
陈立新放下激光笔，直视提问者："残余应力加热循环应力，等于正反馈累积。这是过去十年行业没人系统研究过的问题，因为背面供电本身才刚走到量产门口。你们没碰到，是因为你们还没跑到这个弯道上。我们碰到了，我们解决了，今天坐在这里讲给你们听。"
台下安静了。他接着展示了一组数据——团队通过高分辨率X射线衍射分析和透射电镜原位应力测量发现，在500次热循环后，TSV底部接触区周围的硅晶格发生了不可逆的位错攀移，局部应力峰值达到1.2GPa。
陈立新在现场做了一个换算："1.2GPa，相当于在指甲盖大小的硅片上压上一辆重型卡车。而单晶硅在室温下的临界屈服应力大约是0.7GPa。换句话说，你亲眼看着硅在被压垮——不是瞬间崩塌，是一点点、一天天，从内部被撕裂。"
全场没有人低头看手机。

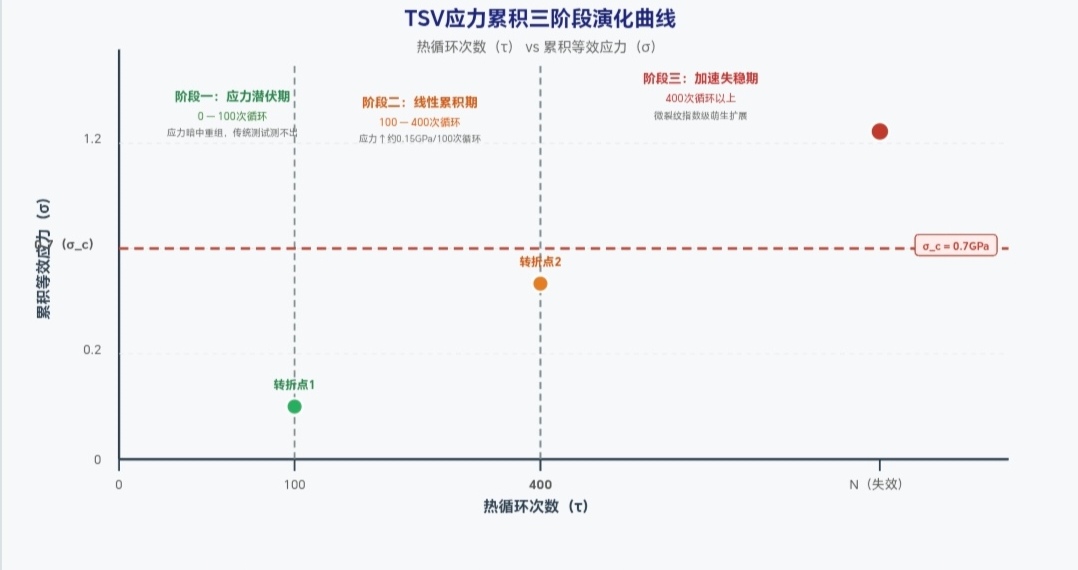

更关键的是，团队发现这种应力累积并非线性增长，而是呈现出清晰的"三阶段"演化曲线——初始100次循环内的应力释放与重分布、100至400次循环的线性累积、以及400次循环后的加速失稳与微裂纹萌生。这个"三阶段应力累积模型"对失效时间的预测偏差率控制在8%以内，已在多轮独立流片中得到验证。
那位国际厂商的高管没有再追问。他在会后主动走到陈立新面前，交换了名片。
三个数字，一套法则
陈立新在报告中把"玄武模型"的核心发现浓缩成了三个数字：100、400、2μm。
100次循环以内，是"应力潜伏期"——芯片看起来一切正常，但背面的残余应力正在暗处重组。这个阶段，传统的可靠性测试根本测不出任何异常。
100到400次循环，是"线性累积期"——应力以可预测的速率爬升，每增加100次循环，局部应力上涨约0.15GPa。这个阶段，监控数据能看见趋势，但所有人都会误以为是正常的工艺波动，不值得大惊小怪。
400次循环之后，是"加速失稳期"——应力突破临界点，微裂纹以指数级速度萌生和扩展。这个阶段从第一次失效到全军覆没，可能只有不到200小时。等你发现第一颗芯片"病了"，整批芯片已经躺在ICU里了。
而"2μm"，是那条不可逾越的红线。TSV间距一旦小于这个值，相邻应力场的耦合效应开始超线性叠加——你每增加一个TSV，不是多一份力，是多一份"相互作用力"。
"100、400、2μm，"陈立新说，"记住这三个数字，你就记住了我们这三年的全部工作。"
一张白纸讲透十年误区
IMEDS 2026的茶歇时间，一个年轻的博士生挤到陈立新面前："陈老师，我一直在做TSV可靠性，但我没太想明白——你们说的应力耦合，跟传统的TSV疲劳到底有什么区别？我翻了很多论文，好像大家都在做类似的事情。"
陈立新没有着急回答。他随手拿过一张会议桌上的白纸，举起来问周围的人："各位觉得，把一张纸对折，和把两张纸叠在一起，有什么区别？"
旁边几个人围了过来。有人回答："叠在一起是两层独立的，对折是连着的。"
陈立新点点头，把那张纸对折，让上下两半严丝合缝地贴在一起："对。把两张纸叠在一起，上下是独立的。把一张纸对折，上下两半——从折痕到边缘——原本就是一体。"
他接着说："行业做了十年的3D堆叠，本质上是在'叠纸'——把两个独立的die叠在一起，各自为政。而背面供电高密度TSV阵列面临的问题是：当间距小到2μm以下，相邻TSV的应力场开始重叠，它们再也无法被当作独立个体来分析。这就像你把一张纸对折之后，折痕两侧的纸相互牵扯——你动这一半，另一半一定会跟着动。"
陈立新把那张对折的纸举起来，环顾四周："这十年，整个行业都在研究怎么把两张纸粘得更牢。我们换了一个问题——如果本来就是一张纸，为什么要粘？"

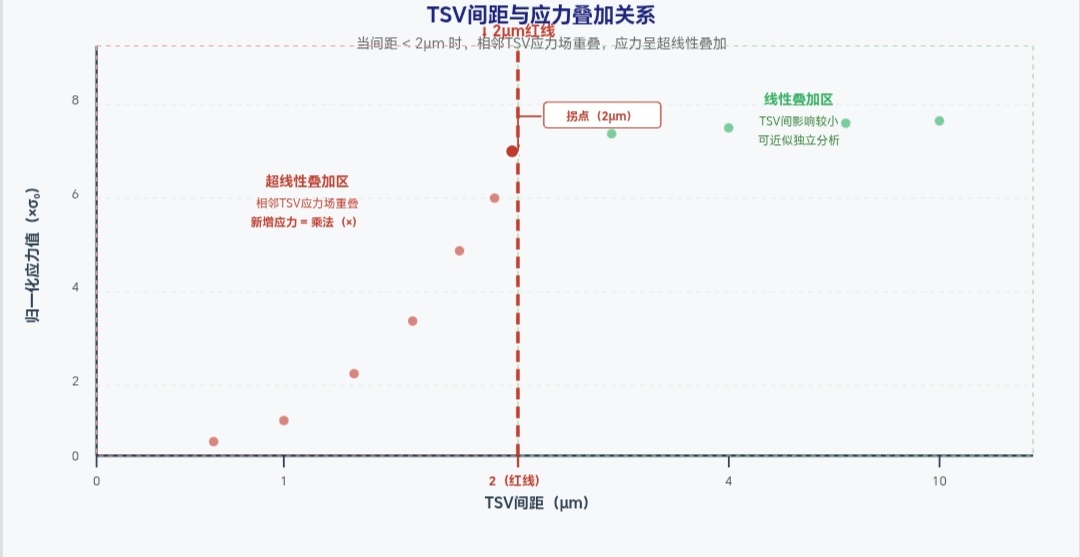

团队通过仿真和实验验证发现，当TSV间距缩小至2μm以下时，局部应力呈现超线性叠加。这意味着每增加一个TSV，新增的应力不是加法，是乘法。
根据"玄武"模型的推算，在1.4nm节点所需的TSV密度下，若不引入新的应力管理方案，芯片在等效三年使用周期内的累积失效概率将攀升至百万分之三万以上。
陈立新把那个数字重复了一遍："三万PPM。一个年出货千万台的手机品牌，光这一颗芯片，每年就有三十万台手机可能在用户使用的第三年突然性能衰减。售后成本、品牌损失、用户信任——没有任何一家消费电子公司承担得起这样的代价。"
那个博士生收起那张折过的白纸，说了句"我明白了"。
一位与会专家在会后评价："这东西就像一个走钢丝的人——你知道有风险，但以前不知道风险具体在哪个位置、会以多快的速度累积。现在陈立新团队拿出的不是一根平衡杆，而是一张风速表和负荷曲线图。"
2028年，当全行业跑到这条线时
陈立新的报告里有一张没有放进PPT的图。后来这张图被团队私下称为"那张不该放的图"。
图的横轴是年份，纵轴有两根线。一根是TSV密度随工艺节点的增长曲线——陡峭，近乎垂直。另一根是"玄武模型"预测的应力累积速度曲线——同样陡峭。
两条线在2028年交叉。
"我没有预测灾难的意思，"陈立新说，"但我算了一笔账。如果行业维持现在的应力管理思路不变，到了2028年，当主流晶圆厂的TSV密度普遍跨过2μm门槛时，整个行业每年因为'热-力耦合'失效而报废的芯片，将占当年先进制程总产能的3%到5%。"
"3%到5%意味着什么？台积电2025年先进制程的年产值超过800亿美元。3%就是24亿美元——相当于一个中等规模晶圆厂全年的营收，每年被'看不见的应力'白白吃掉。这还不算下游客户的召回成本、赔偿成本、品牌损失。"
"我们不是来恐吓行业的，"陈立新说，"我们只是把计算器按了一遍，发现数字有点大，决定先喊一嗓子。"
（图5：2028年交叉点预测图——横轴为年份（2024-2032），纵轴左侧为TSV密度，右侧为应力累积速度，两条曲线在2028年交叉，标注"2μm门槛到达点"和"24亿美元/年"）
一个问题，留给整个行业

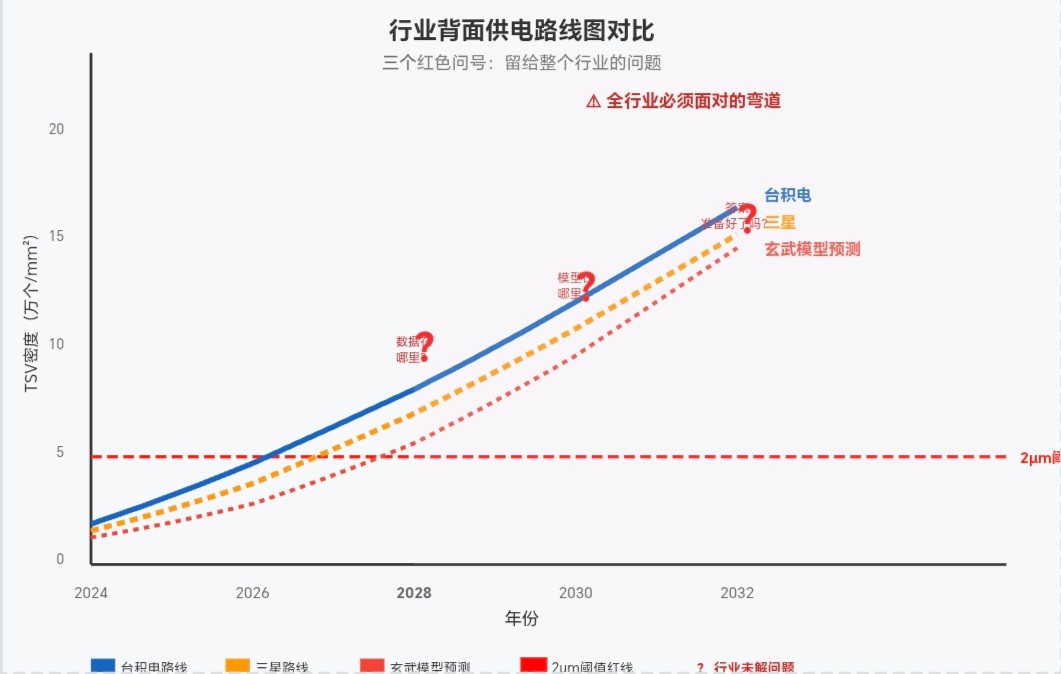

陈立新在报告最后一页放了一张图。图上横轴是年份，纵轴是TSV密度。台积电和三星的路线图是两条向上的粗线，平滑、自信。
但图上有三个大大的红色问号，标在2028年、2030年和2032年的位置。
"我不认为只有我们碰到了这堵墙，"陈立新说，"当TSV间距跨过2μm这条线时，任何一家晶圆厂都会撞上同样的物理规律。区别只在于——你是撞上去之前就准备好了安全气囊，还是撞上去之后才开始研究怎么修车。"
台下有人开始拍照。
"所以我的问题留给整个行业：当你们跑到这个弯道时，你们的数据在哪里？你们的模型在哪里？你们准备好答案了吗？"
从模型到方案：一条正在走通的路径
据团队在IMEDS 2026上披露的最新进展，基于"玄武"模型积累的应力管理方案，已在某款采用背面供电架构的AI加速芯片的次代改版中完成了工程验证。

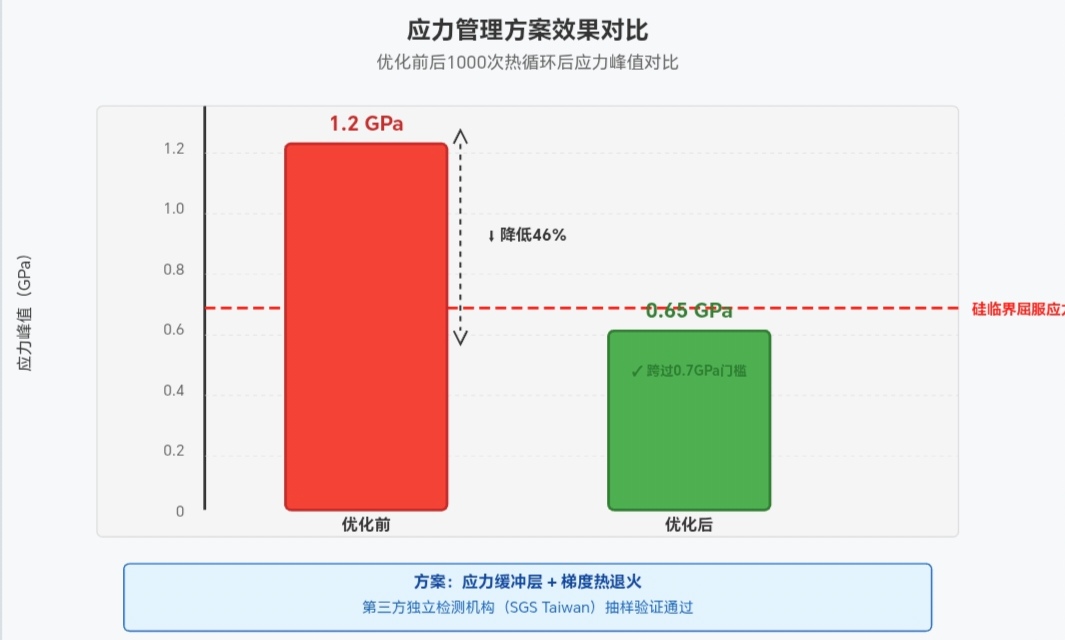

通过引入"应力缓冲层+梯度热退火"的组合工艺优化策略，芯片在1000次热循环后的应力峰值从1.2GPa降至0.65GPa，首次跨过了硅材料的临界屈服门槛。
陈立新透露，团队正在开发第二代应力管理方案：调整TSV填充材料的铜基合金组分、在背面介电层中嵌入应力中和结构、优化背面CMP工艺参数以降低初始残余应力。目标是将等效可靠寿命提升至服务器应用的十年标准，同时将早期失效芯片的检出率提升至99.9%以上。
"背面供电这条路必须走，这一点行业已有共识。但怎么走、用什么样的工艺窗口走、在哪个环节埋应力管理的措施——这些看似细节的问题，恰恰决定了这条路能走多远。"陈立新说。
如果将背面供电比作一条高速公路，"热-力耦合"模型就是这条路的路面工程规范。没有规范也能铺出路来，但通车之后会出现肉眼看不见的沉降裂缝，直到某一天以一次不可逆转的失效来宣告自己的存在。
"最讽刺的是什么"
采访快结束时，陈立新靠在椅背上，像是忽然想起来什么。
"你知道最讽刺的是什么吗？"他说，"最讽刺的是，我们最开始做这个项目的时候，有同行跟我说——'你们用国内的工艺节点，连背面供电的基本良率都爬不上去，搞什么应力模型？这不是浪费时间吗？'"
他笑了笑："两年后，他们开始在论文里引用我们的三阶段曲线。引用就引用吧，我欢迎。因为物理规律不是谁家的私有财产，你越早承认它存在，你越早开始准备方案。"
"这个行业有个毛病，总觉得'先发优势'是工艺节点领先。但我越来越觉得，'先发优势'其实是——你先撞上墙，你先撞破头，你先学会怎么绕过去，然后你回头告诉后面的人：'别走那边，这边有路。'"
物理面前，人人平等
采访最后，陈立新被问到"对标"的问题。
"我不喜欢'对标'这个词，"他说，"对标的潜台词是，人家在前面跑，我们在后面追，眼睛一直盯着人家的背影。"
"但物理规律面前没有前后。你去问牛顿定律——它对苹果和月亮一视同仁。TSV的应力也是一样，它不看你的logo是台积电还是三星还是谁。只要你把铜塞进硅里、让电流通过、经历温度变化，它就在那里，一分一秒地累积。"
"所以我对团队的期待从来不是'追上台积电'。我的期待是——在全行业还没看清楚这堵墙的时候，我们先看清了。然后我们回头告诉所有人：墙在这里，尺寸是这个，撞上去会这样。至于你信不信、什么时候信、撞之前还是撞之后信——那是你的选择。"
河对岸还有河
在陈立新看来，这套模型的更大价值在于它提供了一种"超前预判"的能力。
眼下，台积电的背面供电量产在即，三星也在全力推进，全球先进制程的竞争已经进入背面供电时代。而国内芯片制造团队的流片机会仍然有限，每一片工程晶圆都弥足珍贵。
"国际头部企业有大量的流片经验和失效数据库，他们可以通过无数次试错来逼近最优工艺窗口。我们起步晚、机会少，这种时候，物理模型就是最可靠的探路石。"陈立新说，"'玄武'模型让我们在版图设计阶段就能回答一个以前必须等流片回来才知道的问题——这个TSV布局在经历三年实际使用后，会不会失效？"
过去三年，团队从失效分析中逆向推演出多项可行的工艺改良方案。基于微拉曼光谱的在线应力监控方法，可将早期失效芯片的漏检率从5%以上降至0.1%以下。
这套方法论更大的意义在于提供了一条"从失效倒推物理、从物理反哺工艺"的闭环路径。这条路一旦走通，就不再依赖进口设备的参数包，也不再迷信海外大厂的工艺窗口。中国芯片制造在背面供电这一关键赛道上，有望走出属于自己的技术路线，缩短与领先者的"等效代差"。
IMEDS 2026闭幕那天，旧金山的落日从会议中心的落地窗斜照进来。陈立新站在讲台边，送走最后几个提问的听众。有人问他下一步怎么走。
陈立新把电脑合上，最后说了一段话。这段话后来被团队里的人反复提起，有人把它贴在了实验室的白板上方。白板旁边是一张世界地图，上面用红笔标出了三条背面供电路线图——台积电的、三星的，和他们的。
"物理规律不看国籍，不问出身。谁先读懂物理，谁就先过河。"
他转身离开讲台时，有人喊了一句："那条河，你们已经过了吗？"
陈立新停下来，没有回头。
"过了。但河对岸还有河。"
【数据来源与参考文献】
1. IMEDS 2026会议报告：玄武团队《背面供电TSV热-力耦合应力累积模型》，2026年5月
2. 台积电2026北美技术研讨会：BSPDN方案量产时间表及TSV设计规则参数，2026年6月
3. 三星SEDEX 2026：1.4nm背面供电路线图及TSV密度规划，2026年6月
4. 台积电2025年财报：先进制程（7nm及以下）年产值数据，约800亿美元
5. 单晶硅临界屈服应力：参考文献值，约0.7GPa（室温）
6. 铜与硅热膨胀系数：Cu约17ppm/°C，Si约2.6ppm/°C，比值约6.5:1
7. PPM失效概率行业标准：消费电子领域可接受阈值参考JEDEC JESD47规范
8. 微拉曼光谱应力检测：团队自主研发，已在多轮工程流片中完成验证
