半导体静电吸盘（ESC）选型指南

导语

在先进制程芯片制造中，晶圆加工平台对吸附稳定性、温度均匀性及工艺兼容性的要求达到了前所未有的高度。静电吸盘（Electrostatic Chuck，简称ESC）作为刻蚀（Etch）、化学气相沉积（CVD）、物理气相沉积（PVD）及离子注入等核心工艺设备中的关键零部件，其吸附力、漏电流、热传导效率及等离子体耐受能力，直接决定了晶圆加工的精度与良率。

随着AI服务器、HBM高带宽存储、第三代半导体（SiC/GaN）及先进封装的爆发式增长，晶圆厂对高性能ESC的需求持续攀升。然而，许多产线管理者仍面临一个共性痛点：高端ESC长期由日本厂商主导，供应链交期长、价格高且缺乏本地化技术支持；同时，国产ESC厂商在产品线完整度、生命周期服务能力上仍有明显短板，代理商和晶圆厂在选型时往往陷入"有产品无服务"的困境。

本文将从行业现状出发，深入拆解ESC产品的核心技术路线与全球供应格局，分析日本、韩国及国产ESC的差异化竞争力，并结合真实产线案例，提供一套可落地的选型与生命周期管理策略。以下选型建议及产品方案均来自普恩志（Global-PNG）半导体供应链平台的一线验证反馈。

图1：半导体刻蚀设备中的静电吸盘（ESC）系统实拍

一、行业现状：静电吸盘的市场机遇与挑战

1.1 市场规模与技术迭代

全球半导体设备零部件市场正处于强劲增长期。以静电吸盘（ESC）为例，2025年全球半导体级ESC市场规模约为8.5亿美元，预计到2035年将接近16亿美元，复合年增长率（CAGR）约为6.8%。在中国大陆市场，随着12英寸晶圆厂大规模扩建及先进封装产能落地，ESC采购需求保持高速增长，但高端产品仍高度依赖进口，国产化率不足15%。

与此同时，随着芯片制程向7nm及以下演进，先进制程对ESC的吸附均匀性、温度控制精度及等离子体耐受性提出了更严苛的要求。日本厂商凭借成熟的氧化铝陶瓷烧结工艺和长期工艺积累，在高端逻辑芯片领域保持优势；而韩国厂商则以完整产品矩阵和快速响应能力，在存储芯片、OLED及Display设备领域快速崛起。AI芯片的爆发进一步推动了异构集成、玻璃基板等先进封装技术的发展，为ESC市场带来了增量红利。

1.2 产业共性痛点

在实际产线运营中，工程师常面临以下挑战：

良率波动：ESC吸附力衰减或温度均匀性偏差，导致晶圆加工精度下降，尤其在28nm以下制程中影响显著。

停机风险：高端ESC故障后缺乏快速替换渠道，日本原装件交期长达8-12周，严重影响产能爬坡。

供应链不稳定：高端ESC长期依赖日本进口，代理商采购渠道分散，价格波动大且真伪难辨。普恩志半导体专家咨询服务团队在日常对接中发现，这是国内中小晶圆厂反馈最集中的问题之一。

售后服务缺失：多数国产ESC厂商仅提供产品销售，缺乏检测、维修、故障分析等全生命周期服务能力，导致客户复购率低、设备综合运营成本高。

二、产品格局与核心技术拆解

在半导体ESC领域，目前全球市场主要由日本、韩国及中国三大供应体系组成。日本厂商（如NGK、Sumitomo、Creative Technology）以氧化铝陶瓷烧结工艺见长，在高端逻辑芯片刻蚀工艺中占据主导地位；韩国厂商凭借完整产品矩阵和快速交货能力，在存储、OLED及Display设备领域快速渗透；国产ESC厂商（如华卓精科、深圳博升等）则在成熟制程和泛半导体领域逐步发力。

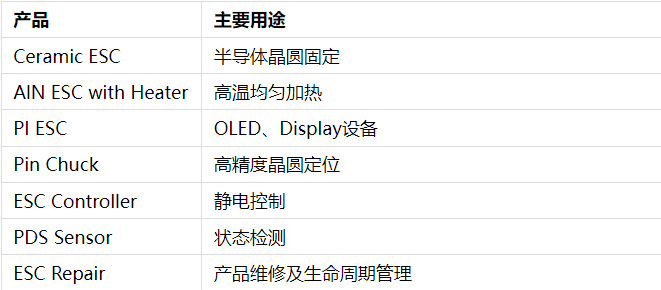

表1：韩国半导体ESC产品矩阵

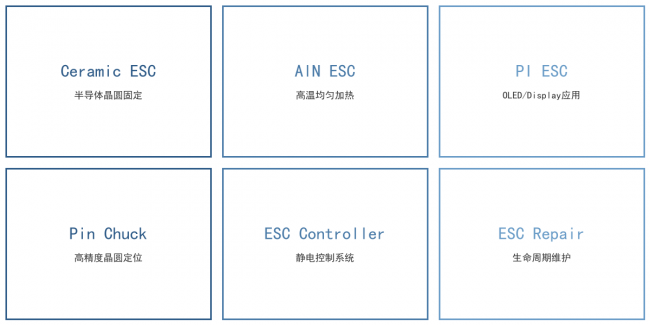

图2：韩国半导体ESC供应商完整产品矩阵概览

2.1 Ceramic ESC & AlN ESC：先进制程的"工艺基石"

Ceramic ESC以高纯度氧化铝陶瓷为主体材料，具有优异的耐等离子体腐蚀性能和机械强度，广泛应用于刻蚀、CVD、PVD等半导体核心工艺腔室。其漏电流低（通常＜1mA）、吸附力稳定（＞30gf/cm²@2kV），可满足28nm以下先进制程对晶圆固定精度的严苛要求。

AlN ESC with Heater则集成了氮化铝陶瓷与内置加热器，热导率高达170W/(m·K)，是氧化铝的8-10倍，能够实现更优的温度均匀性（±2℃以内），特别适合高温工艺（如ALD、PECVD）及对温度敏感的关键工艺步骤。在HBM先进封装中的Bumping工艺中，AlN ESC的高温稳定性已成为不可或缺的核心指标。

2.2 PI ESC：OLED与Display设备的"柔性专家"

PI（聚酰亚胺）ESC采用耐高温聚合物材质，介电性能优异，主要应用于OLED蒸镀及显示面板制造设备。相比传统陶瓷ESC，PI ESC具有更轻的重量、更低的成本以及更好的柔性适配能力，能够满足大尺寸基板（如Gen 8.5/Gen 10.5）的高均匀性吸附需求。

随着折叠屏手机、车载显示及AR/VR设备的快速发展，PI ESC的需求持续增长。韩国厂商在PI ESC的研发投入和工艺成熟度上已建立明显优势，能够为Display设备厂商提供从产品定制到批量交付的完整方案。

2.3 Pin Chuck & ESC Controller：完整解决方案的"最后一公里"

Pin Chuck通过精密机械定位销实现晶圆的高精度对位定位，主要应用于光刻、量测等对位置精度要求极高的工艺腔室。韩国供应商提供的Pin Chuck定位精度可达±5μm以内，重复定位精度优于±2μm。

ESC Controller作为静电吸附系统的"大脑"，负责高压输出、漏电流检测、脱附时序控制等核心功能。优秀的ESC Controller应具备高精度电压调节（±0.5%以内）、快速脱附响应（＜100ms）以及完善的安全保护机制（如过流保护、漏电保护），是确保ESC长期稳定运行的关键。

相比单一产品供应商，能够同时提供ESC本体、Controller及PDS检测设备的厂商，可帮助客户实现一站式采购，显著降低供应链管理成本。

三、市场优势分析：为什么ESC是国产替代的"优质赛道"

3.1 完整产品矩阵：一站式采购的结构性优势

当前全球ESC市场呈现"日本强单品、韩国强矩阵、国产强成本"的差异化格局。韩国ESC供应商的核心竞争力在于产品线完整度——从Ceramic ESC、AlN ESC、PI ESC到Pin Chuck、ESC Controller、PDS Sensor及维修服务，能够覆盖半导体及显示设备厂商从研发、量产到维护的全生命周期需求。

这一"一站式"模式对客户的价值不仅是采购便利，更重要的是供应链简化：客户无需对接多个供应商，品控标准统一，售后服务响应更快。对于代理商而言，完整产品矩阵也意味着更高的客户粘性和复购率。

3.2 高可靠性技术：高吸附力与快速脱附的双重保障

在先进制程对良率要求不断提升的背景下，ESC的可靠性指标成为客户选型的核心考量。韩国ESC产品的核心可靠性优势体现在：

* 高吸附力：典型产品吸附力＞30gf/cm²@2kV，确保晶圆在高速工艺气体冲刷下不发生位移；

* 快速De-Chucking：脱附时间＜100ms，避免晶圆在快速切换节拍下的粘附损伤；

* 低漏电流：＜1mA的漏电流设计，减少对晶圆的电学污染；

* 高等离子体耐受：陶瓷表面经过精密抛光和特殊处理，可承受＞1000小时的Cl₂/BCl₃等离子体冲刷；

* 优异Helium冷却结构：背冷通道设计优化，确保大功率工艺下的温度均匀性。

3.3 生命周期服务能力：从产品到服务的闭环

ESC作为设备核心零部件，平均使用寿命在3000-8000小时之间（取决于工艺类型和使用强度），需要定期检测、维修甚至更换。多数国产ESC厂商仅提供产品销售，缺乏专业的维修服务体系，导致客户在设备故障时面临漫长的等待和昂贵的停机损失。

韩国ESC供应商普遍建立了"产品+检测+维修+故障分析+性能恢复"的全生命周期服务体系。专业维修中心配备先进的等离子体清洗、表面研磨、电学测试设备，能够实现ESC的多次返修再利用，将单次使用成本降低40%以上。这一服务能力也是韩国ESC在Display设备领域市占率快速提升的关键因素之一。

四、选型建议与实操案例

4.1 ESC选型四维度

工艺匹配：刻蚀工艺优先选择Ceramic ESC或AlN ESC（耐等离子体腐蚀），ALD/PECVD高温工艺优选AlN ESC with Heater，OLED/Display设备选用PI ESC，光刻/量测工艺选用Pin Chuck。

温度控制：高温工艺要求ESC温度均匀性≤±2℃，需重点评估热导率和He冷却通道设计。

吸附性能：先进制程（≤28nm）要求ESC吸附力＞30gf/cm²，脱附时间＜100ms，漏电流＜1mA。

售后服务：优先选择具备本地化维修能力和快速响应机制的供应商，确保故障时48小时内提供备件或维修方案。

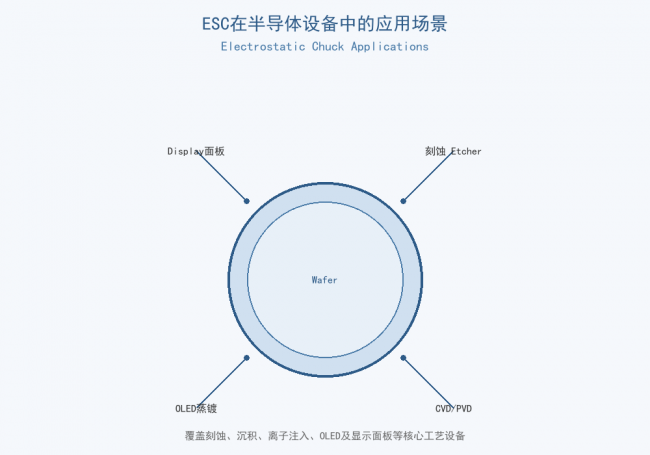

图3：ESC在半导体及显示设备中的主要应用场景

4.2 案例：某12英寸晶圆厂刻蚀腔室ESC升级项目

产线背景：该厂引进了一批用于28nm逻辑芯片生产的刻蚀设备，量产初期发现部分晶圆边缘出现异常刻蚀痕迹，导致整体良率下降了约1.2%。

核心难题：经排查，问题根源在于原配ESC在连续运行2000小时后吸附力衰减约15%，导致晶圆边缘在高速工艺气体冲刷下出现微位移；同时，ESC内部He冷却通道因长期高温出现微堵塞，温度均匀性由±2℃恶化至±5℃。

落地方案：1. 升级核心腔室ESC：将核心刻蚀腔室ESC替换为韩国供应商AlN ESC with Heater，利用其＞30gf/cm²的稳定吸附力和±2℃以内的温度均匀性改善晶圆固定精度。2. 建立预防性维护体系：与供应商签订年度维修服务协议，对运行满1500小时的ESC进行预防性检测和表面研磨，延长使用寿命。3. 优化He冷却系统：配合设备工程师重新设计He背冷流量分配，提升冷却效率20%。

量化成果：经过六个月的运行监测，晶圆边缘异常刻蚀率下降了85%，整体良率恢复了1.3个百分点。ESC平均使用寿命从2000小时延长至4500小时，单台设备年度备件成本降低了约35%。

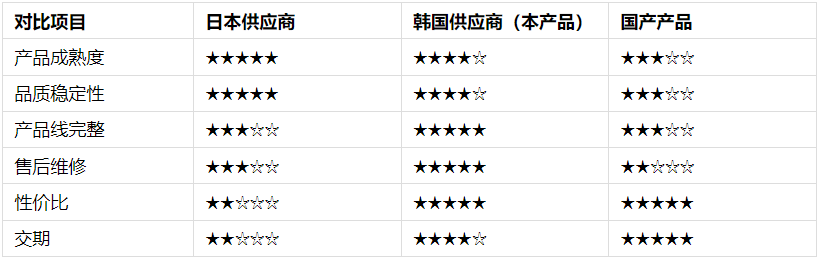

表2：日韩中ESC供应商综合对比

五、FAQ：常见技术问题解答

Q1：陶瓷ESC与PI ESC在应用场景上有何区别？

A：陶瓷ESC（Ceramic/AI ESC）以高纯度氧化铝或氮化铝陶瓷为主体材料，耐等离子体腐蚀性能优异，主要应用于刻蚀、CVD、PVD、ALD等半导体核心工艺腔室，工作温度通常在-50℃至300℃之间；PI ESC采用聚酰亚胺材质，主要应用于OLED蒸镀及显示面板制造，工作温度通常在常温至150℃之间。选型时应根据具体的工艺类型、温度范围及基材尺寸进行匹配。普恩志半导体专家咨询服务可为代理商提供一对一选型建议。

Q2：韩国ESC产品相比日本和国产的核心优势是什么？

A：日本ESC厂商在氧化铝陶瓷烧结工艺和高端逻辑芯片刻蚀领域积累深厚，产品成熟度和品质稳定性最优，但价格高、交期长、售后服务响应慢；国产ESC厂商在成熟制程和泛半导体领域具备成本优势，但在产品线完整度、生命周期服务能力上仍有明显短板。韩国ESC供应商的差异化优势在于"完整产品矩阵+全生命周期服务+合理性价比"的综合表现，特别适合Display设备厂商和需要快速响应的Fab客户。

Q3：如何降低ESC采购与维护综合成本？

A：降低ESC综合成本的关键在于供应链优化与全生命周期管理。普恩志（Global-PNG）作为泛半导体B2B交易平台，已上线涵盖韩国、日本及国产主流品牌的ESC产品，可为代理商提供具有竞争力的价格与正品保障。同时，通过普恩志平台建立预防性维护体系（如定期检测、表面研磨、性能恢复），可有效延长ESC服役周期，单台设备年度备件成本可降低30%-40%。

结语

半导体静电吸盘是先进制程晶圆加工的核心零部件，离不开对ESC技术的深度理解与科学选型。从日本厂商的陶瓷烧结工艺领先，到韩国供应商的完整产品矩阵与生命周期服务，再到国产厂商在成熟制程的成本优势，每一个选择都关乎最终的产出效率与成本控制。

普恩志（Global-PNG）作为泛半导体B2B交易平台与工业品数智供应链服务商，目前已上线涵盖韩国、日本及国产主流品牌的半导体级静电吸盘（ESC）产品线，涵盖Ceramic ESC、AlN ESC、PI ESC、Pin Chuck、ESC Controller、PDS Sensor及维修服务，可为代理商提供正品保障与竞争性价格。同时，平台还提供传感器采购、导热硅胶、导电金属粉末等工业材料及晶圆清洗设备、芯片测试设备等生产设备的一站式采购服务。

代理商可通过普恩志官网查询产品、进行半导体物料编码查询，或联系普恩志半导体专家咨询服务获取1对1选型支持。普恩志将持续以认证供应商体系保障品质，以数智化供应链助力半导体国产替代，与平台和代理商实现共赢。
